商住楼工程专项施工方案汇总_CAD

附件详情

商住楼工程专项施工方案汇总，共计135页，包括模板方案，地梯井脚手架方案，地下室底板大体积混凝土方案，悬挑脚手架方案，主要内容包括项目概要、施工部署、施工方案、安全事措施等，可供参考学习。
……
一期工程建筑面积136372.13平方米，其中地室建筑面积5562.88平方米。建筑类别为三类，耐火等级为一级。屋面防水等级为II级，抗震设防烈度为六度。设计年限50年。建筑物屋面高度：屋顶结构标高90.9米；标准层楼层层高为2.9m。工程最小楼板厚度为120mm，阳台伸出建筑物最大宽度1.7m，飘窗、空调板伸出建筑物500-800mm，楼板最小混凝土强度为C25。
……
电梯井架子项目概要：
该项目主楼电梯井在地下负一层底板-6.500m处开始起步。 电梯井内脚手架搭设高度为90m。电梯井截面净尺寸为2100mmx2200mm，三向均为钢筋混凝土墙体。

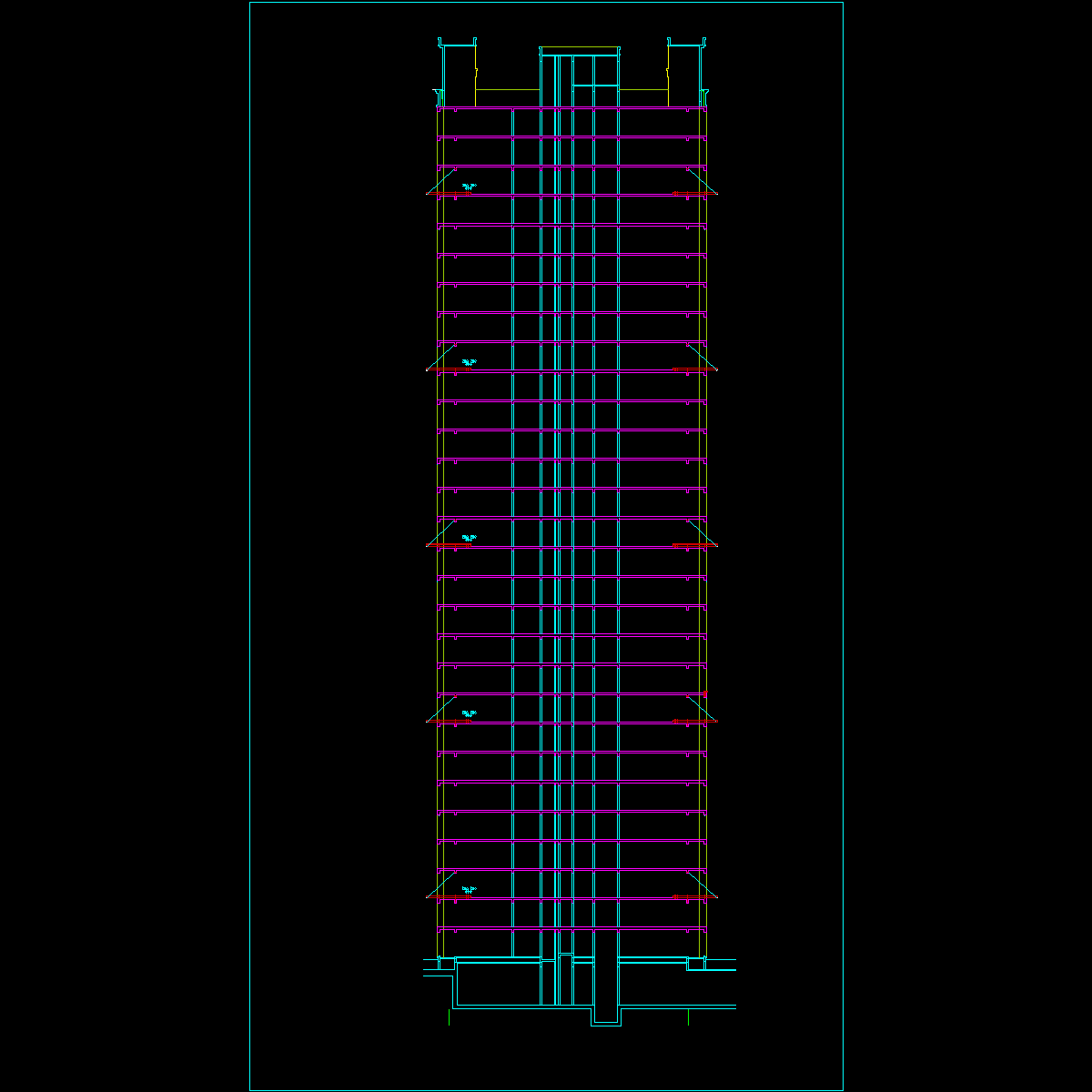

脚手架项目概要：
在地下室层面至三层下搭设落地式脚手架、二层至二十九层及以上分五次悬挑，采用悬挑梁16＃工字钢作悬挑托架，加斜拉15.5mm钢丝绳至主体结构上；最大悬挑高度为17.4m。脚手架的构架尺寸，横距为0.8m，纵距1.5m，步距为1.8m，里立杆距墙皮为0.20m。封闭式外脚手架防护栏杆设两道栏杆，下栏杆高度0.6m、上栏杆高度1.2m，采用密目式安全网全封闭悬挑双排外脚手架。
模板工程 概况：
该项目模板支承系统为盘扣式钢管支架，施工模板设计时，应考虑新型支模钢管的稳定性，保证轴心受力，施工中充分利用已浇筑的大柱作为纵横向水平杆的拉结点，顶紧、拉牢。
大体积混凝土概况：
地下室底板及侧墙混凝土为补偿收缩混凝土C35，抗渗等级P6商品混凝土，底板混凝土属大体积混凝土。地下室底板承台、梁采用240mm砖胎膜，地下室止水带以上部位墙板模板采用胶板拼装，模板竖肋采用45x95mm的楞木。
……
共计135页，近代年编制。
