3层风雨操场、屋顶钢网架结构施工图纸28Pcad平面布置图

该附件为：框架结构学校风雨操场、屋顶钢网架 结构施工图 2016 28P，格式为CAD版本。

一、简介：

该项目位于贵州，中学风雨操场，框架结构、桩基础，地上3层，建筑高度为19.5m。

二、目录

结构设计总说明、桩基设计说明、桩基础结构平面图、柱结构平面图、地梁结构平面图、梁结构平面图、板结构平面图、网架设计与施工说明、网架平面图、网架上弦三维轴视图、预埋件平面布置图、网架上弦层、网架下弦层等

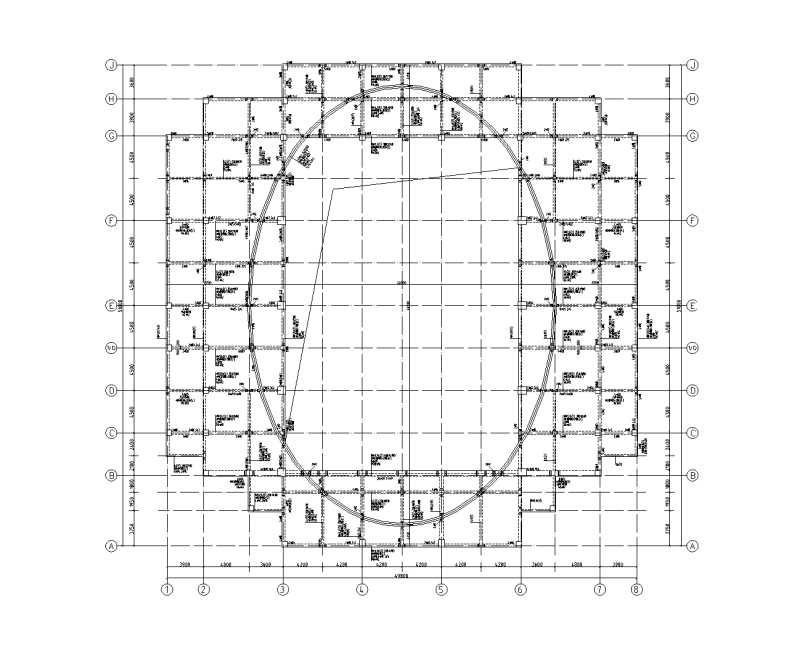

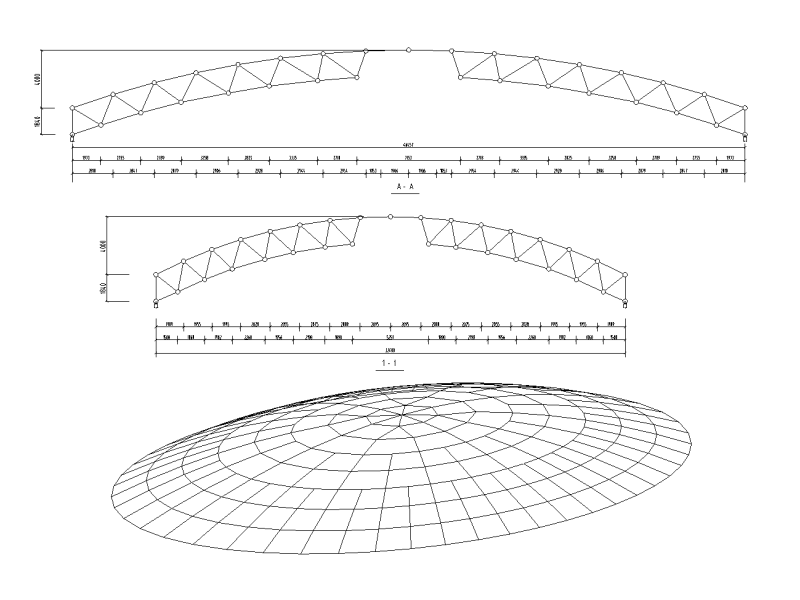

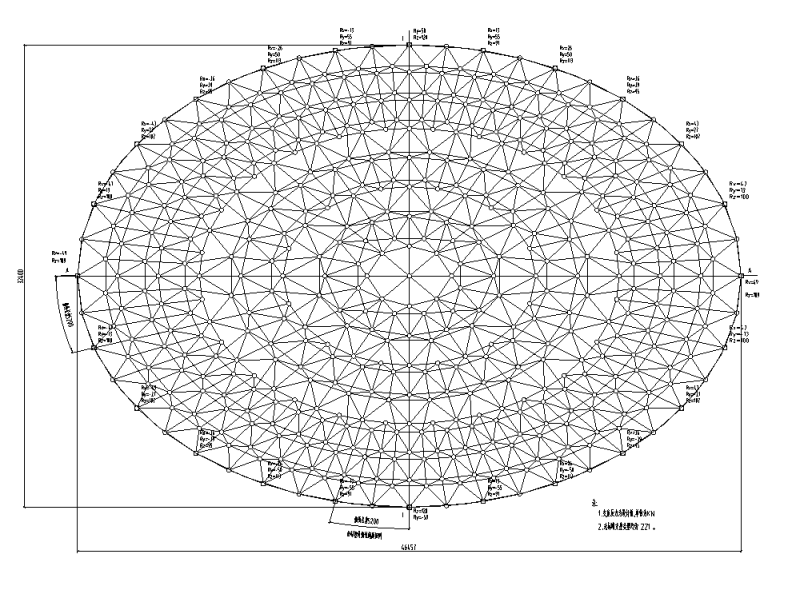

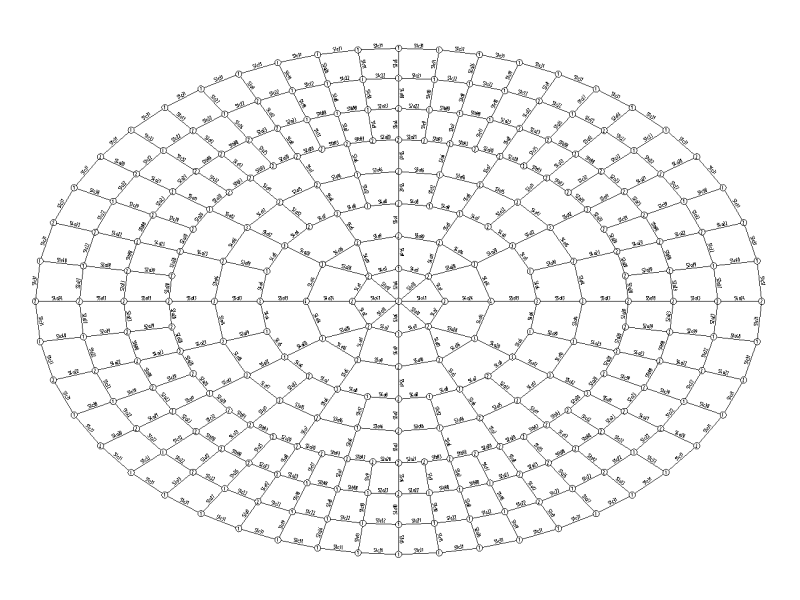

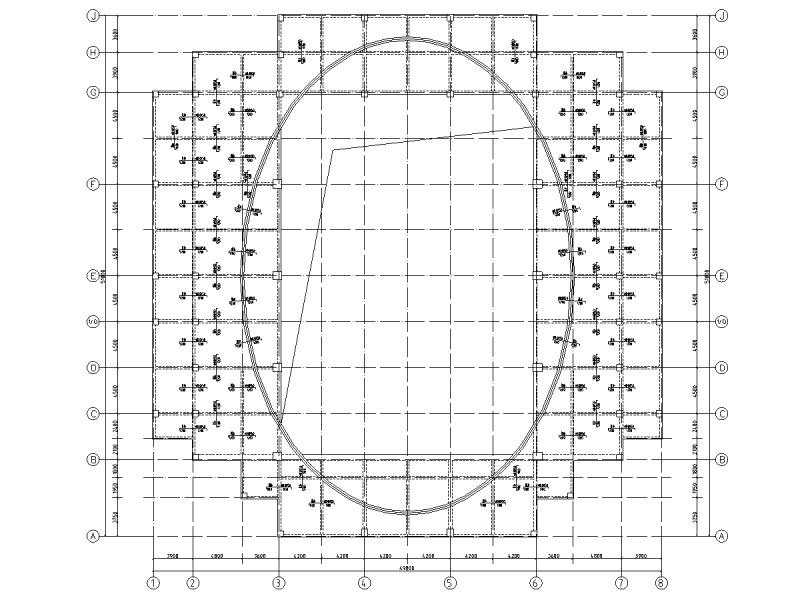

三、相关图片：
