两层框架结构小学风雨操场结构施工大样图
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构,钢结构
- 钢筋混凝土结构：框架
- 钢结构：轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.55kN/平方米
- 参考图纸：19张
- 设计年代：近代
附件详情
该项目是小学风雨操场项目，地上2层，框架结构，轻钢屋面，建筑设计结构形式：混凝土框架 屋面轻钢结构，独立柱基，总建筑设计面积：2030平方米，基础设计等级为丙级，本地区抗震设防烈度小于6度。

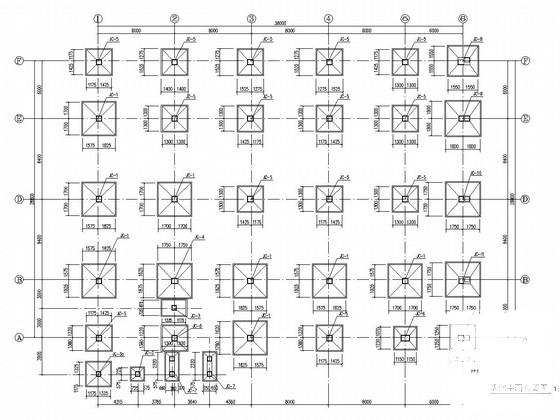

该资料包含：结构设计总说明，基础图，基础详图，柱布置图，梁配筋图，板配筋图，钢架梁地脚锚栓布置图，屋面结构布置图，屋面钢架大样图，屋面檩条布置图，局部突出结构 屋面 墙面檩条布置图 钢架图，钢构件大样图等共计19张图。
分享投稿时间：近几年

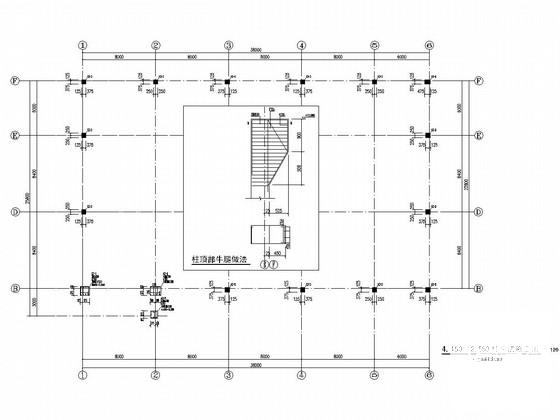

4.480~12.580柱平法施工图
标高4.480梁平法施工图
屋面钢架大样图

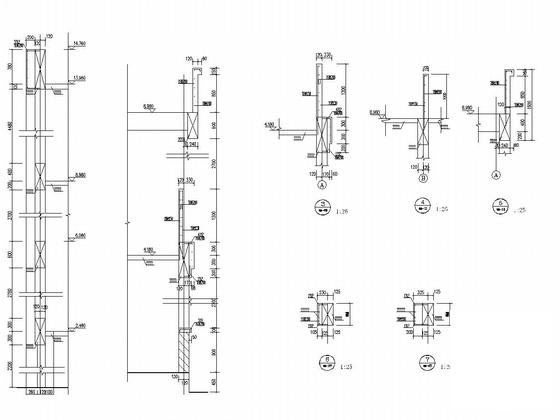

钢构件大样图
屋面结构布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
小学风雨操场 - 1 -
小学风雨操场 - 2 -
小学风雨操场 - 3 -
小学风雨操场 - 4 -
小学风雨操场 - 5 -
小学风雨操场 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-04
- 评论次数：0
- 浏览次数：0
- 文件大小：1.68 MB
- 收藏次数：0
-
文件名称：
附件-995887955975868075505.rar
小学风雨操场下载
