主体两层框架结构小学风雨操场结构施工大样图

附件详情

该项目是浙江某小学风雨操场项目，地上主体2层，地下局部1层，采用框架结构，高度：14.40m，总建筑设计面积：2417平方米，抗震设防烈度为6度，采用预制桩基础，基础设计等级为丙级。

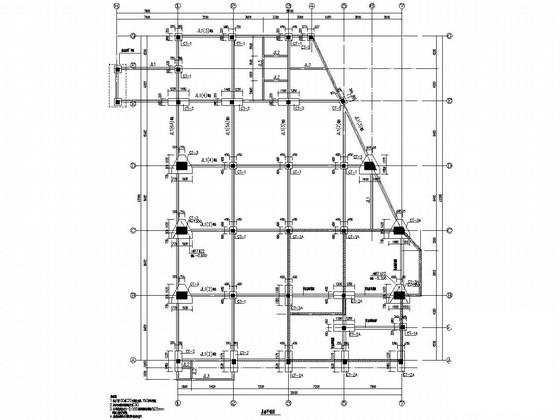

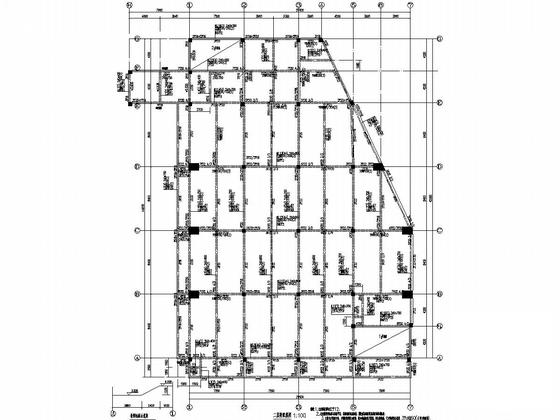

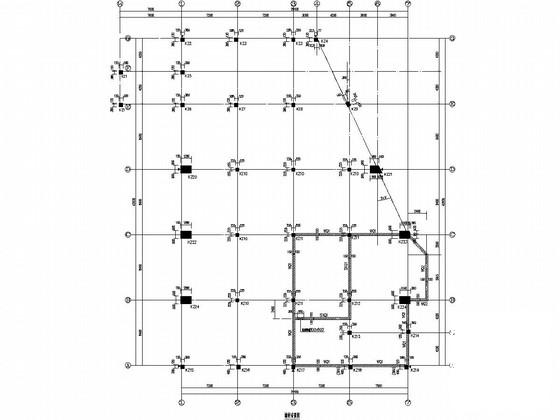

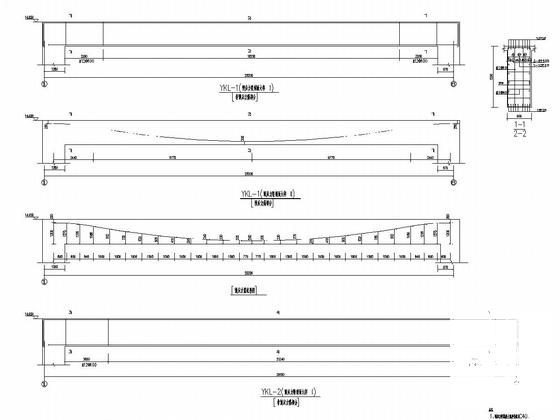

结构专业该资料包含：结构总说明，预应力设计施工说明，桩平面定位图，基础平面图，承台，底板配筋图，墙柱布置图，柱配筋图，梁板配筋图，预应力梁结构图，钢雨篷大样图，楼梯配筋详图，楼梯图，共计23张图。

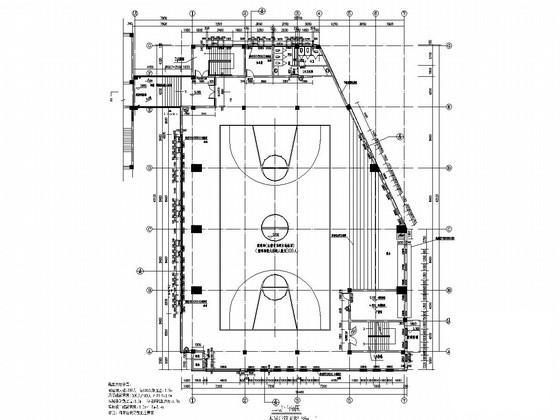

建筑专业该资料包含： 建筑施工图设计 说明，各层平面图，立面图，剖面图，卫生间大样图、门窗表、门窗大样，节点大样图，楼梯大样图，共计15张图。
分享投稿时间：近几年9月。
