单层钢桁架结构体育馆结构CAD施工图纸（6度抗震）(平面布置图)
- 建筑类别：体育
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 地下室功能：车库
- 参考图纸：12张
附件详情
该项目为江苏某体育馆，该项目为桁架结构，结构外轮廓为矩形，主受力结构为圆钢管平面桁架结构，其他均为辅助受力体系，6度设防。
该资料包含：
结构设计说明

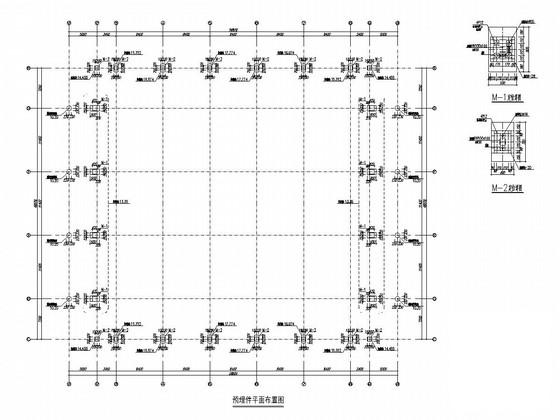

、预埋件平面布置图、钢屋顶桁架平面布置图、钢屋顶桁架轴测图、钢屋顶檩条
平面布置图
、主桁架详图、柱脚节点等共12张图纸。

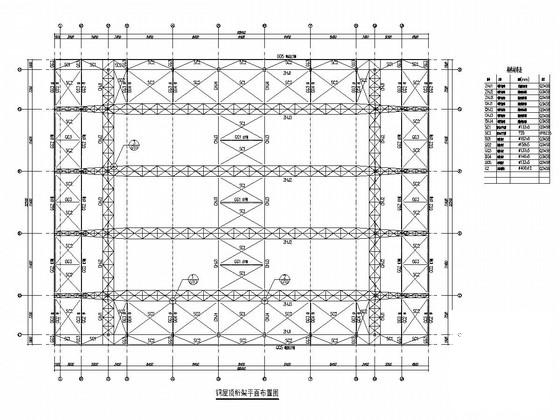

钢屋顶桁架平面布置图

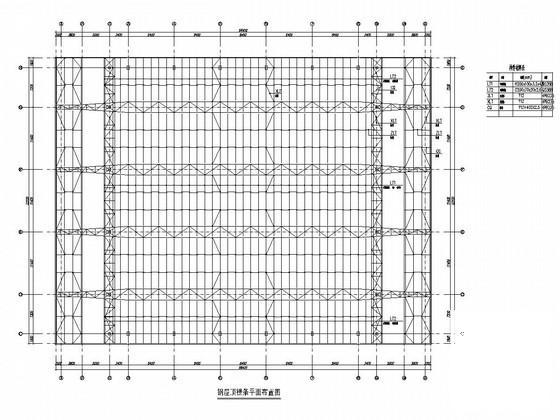

钢屋顶檩条平面布置图

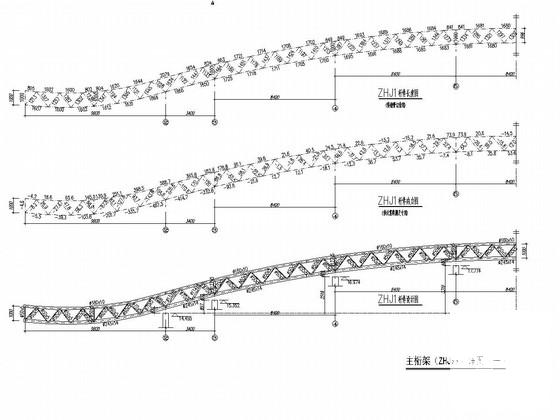

主桁架（ZHJxx）详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-18
- 评论次数：0
- 浏览次数：0
- 文件大小：0.96 MB
- 收藏次数：0
-
文件名称：
附件-995877889880907085085.rar
