震后重建体育馆结构CAD施工图纸（钢桁架屋盖）

附件详情

该项目是青海省震后重建某体育场馆项目，地上一层采用全现浇混凝土框架结构，屋盖采用双向正交正放桁架体系组成的网架，四周及屋面围护采用EPS彩钢隔热夹芯板，抗震设防烈度为7度，采用独立基础。

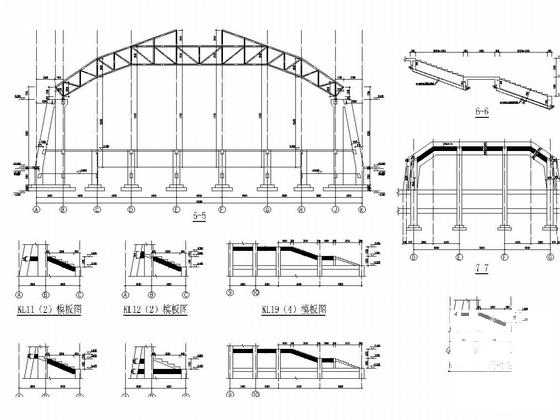

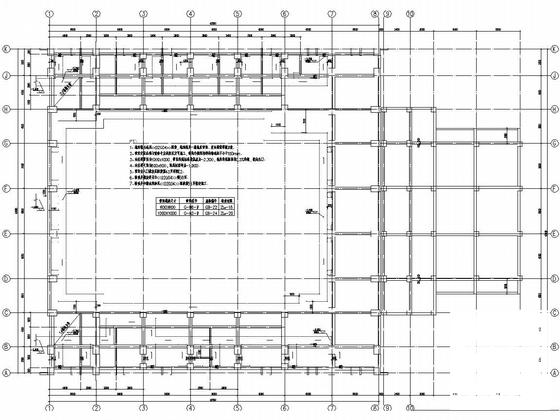

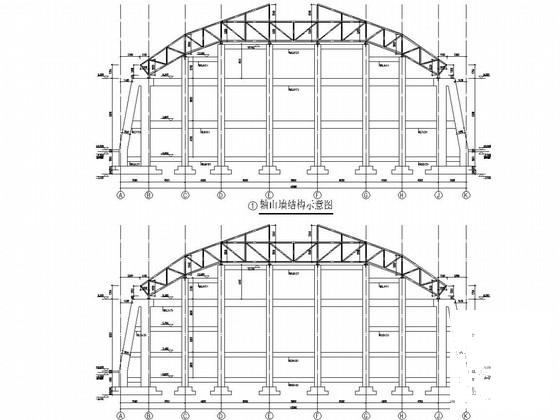

包括：结构设计总说明，结构基础布置图，框架柱平法施工图，框架柱模板图及详图，地梁平法施工图，梁平法施工图，板平法施工图，结构平法施工图，山墙结构示意图，钢桁架屋面上弦支撑 平面布置图 ，屋架檩条、拉条布置图，钢桁架立面示意图等共计17张图。
