框架结构主体网架屋盖车站主站房结构CAD施工图纸

附件详情

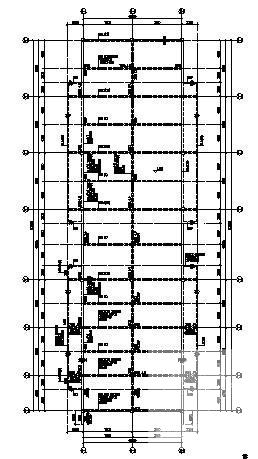

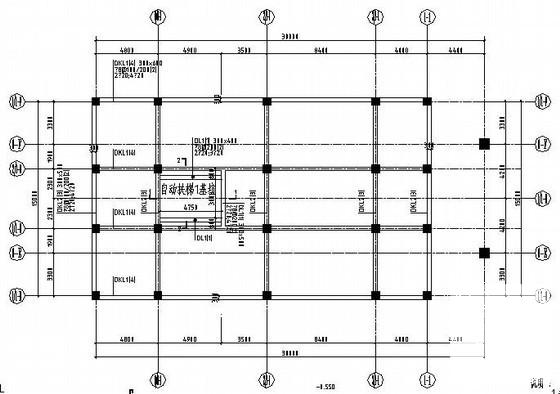

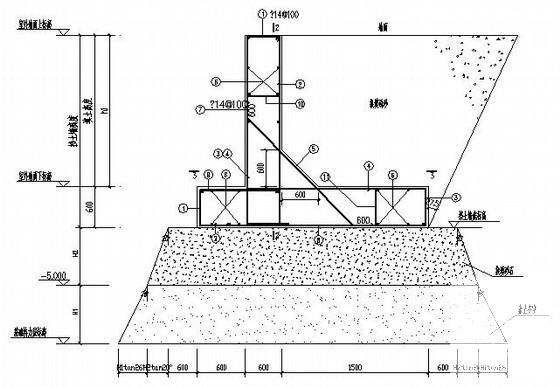

山西某车站主站房全套结构施工图，主站房一区二区为框架结构，售票厅、候车厅为网架结构，钢网架节点为刚接，采用钢管相贯等强焊接。径向钢管的接长应采用等强度焊接。。全套图纸64张，包括资料目录、结构设计总说明、基础平面布置图、坡道基础平面布置图、楼梯T6基础,柱,地梁结构图、框架柱 平面布置图 、梁平法施工图、车厅网架上弦布置图、候车厅网架腹杆布置图、候车厅网架檩条布置图等。
