框架结构主体球壳网架屋盖体育场结构施工大样图

  • 建筑类别:体育
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 建筑地下层数:0层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构, 钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:网架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:41张
  • 设计年代:近代

附件详情

6度抗震设防,主体结构为钢筋混凝土框架结构,屋盖为球壳网架结构。采用钻孔灌注桩基础,持力层为中风化泥岩层或中风化砂岩层,中风化泥岩层单轴抗压强度标准值f =(天然)5000kPa;,中风化砂岩层单轴抗压强度标准值f =(饱和)50000kPa。包括:结构设计总说明(混凝土),结构设计总说明(网架),基础平面布置图,基础大样图,柱配筋图,各标高梁配筋图,网架结构下部梁配筋图,各标高模板图,预埋件平面布置图,制作平面布置图,网架 平面布置图 ,球壳上下弦安装图,屋顶桁架腹杆安装图,网架杆件材料表等共计41张图纸。

图5

图6

图7

图8

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

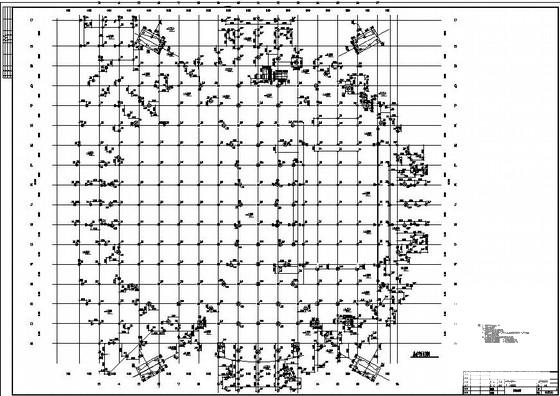

  • 框架结构网架结构 - 1
    框架结构网架结构 - 1

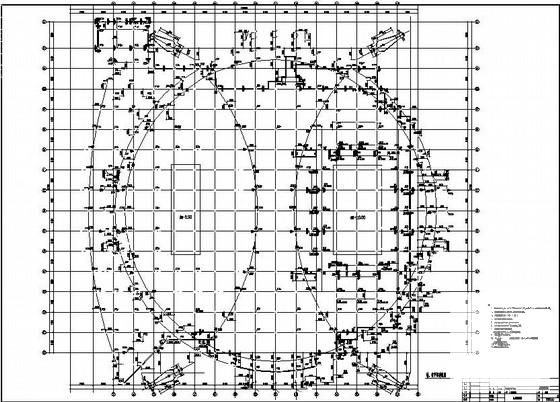

  • 框架结构网架结构 - 2
    框架结构网架结构 - 2

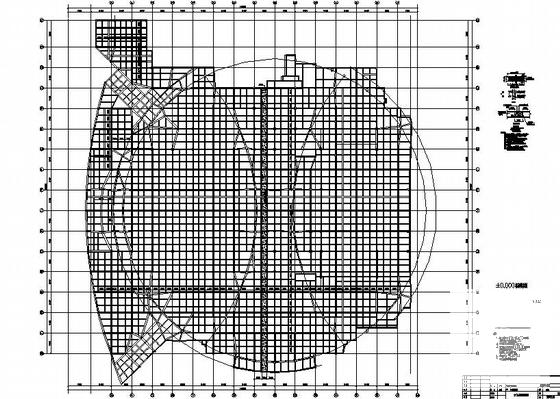

  • 框架结构网架结构 - 3
    框架结构网架结构 - 3

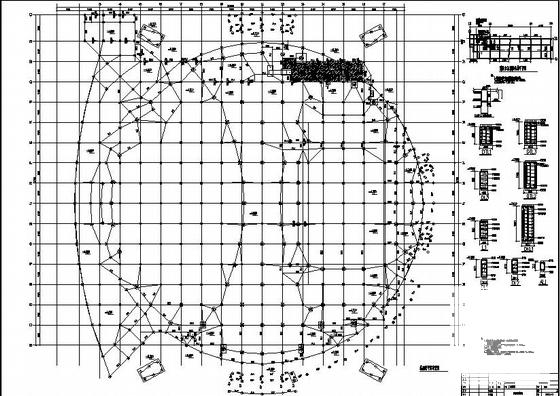

  • 框架结构网架结构 - 4
    框架结构网架结构 - 4

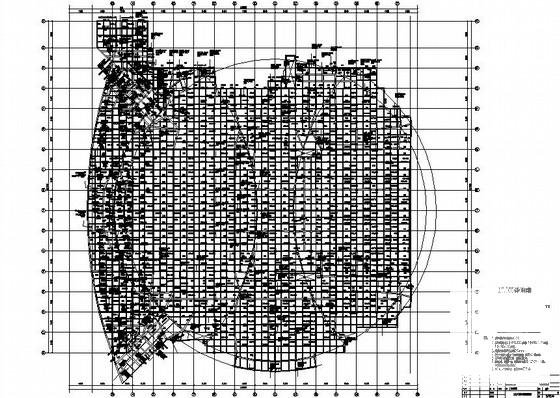

  • 框架结构网架结构 - 5
    框架结构网架结构 - 5
  • 框架结构网架结构 - 6
    框架结构网架结构 - 6
以上是部分截图,请下载附件后查看完整高清内容
