游泳击剑馆结构CAD施工图纸（网壳屋盖）

附件详情

该项目为游泳击剑馆，主要屋面标高详屋盖铝合金结构施工图。工程主体采用全现浇的钢筋混凝土框架结构体系，框架的抗震等级为二级。屋盖采用铝合金球面单层网壳结构体系。该项目建筑结构的安全等级为二级;地基基础设计等级为乙级；建筑桩基设计等级为乙级。4、该项目建筑的耐火等级为一级。

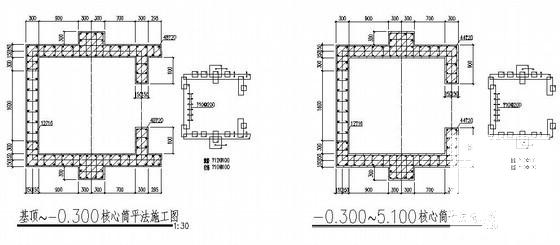

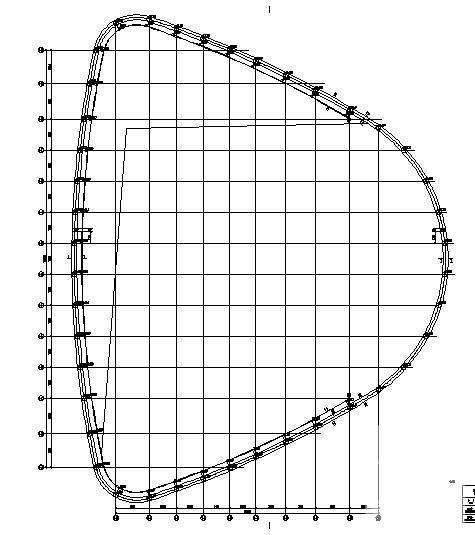

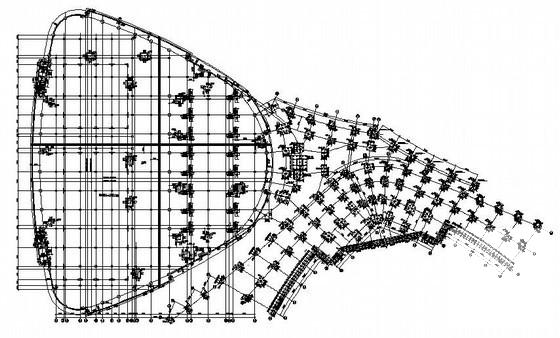

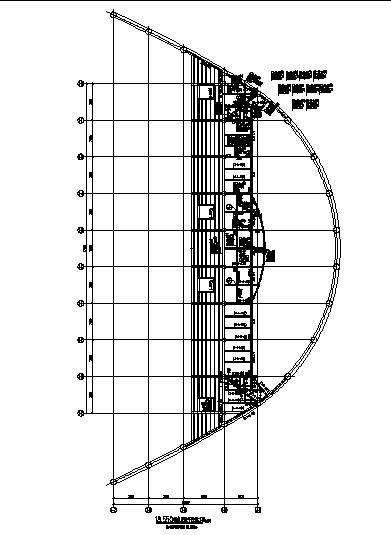

全套图纸共35张，包括资料目录、主体钢筋混凝土结构设计总说明、基础图、游泳击剑馆柱配筋图、室外疏散平台柱配筋图、比赛池、热身池、儿童池柱配筋图、柱顶沿弧轴线环梁结构布置及配筋图、弧轴线框架梁模板图、看台框架斜梁及看台斜梁、钢结构、铝合金 结构设计说明 等。
