体育馆屋盖网架结构CAD施工大样图

附件详情

漳州某体育馆屋盖网架结构图
该资料为：漳州某体育馆屋盖网架结构图
平面形状：矩形，网架平面尺寸为：49.4×36.0m
投影面积：1772.76平方米
网架形式：正放四角锥网架结构
连接形式：螺栓球节点
基本风压：0.55kN/平方米
设防烈度为：7度
该资料包含：

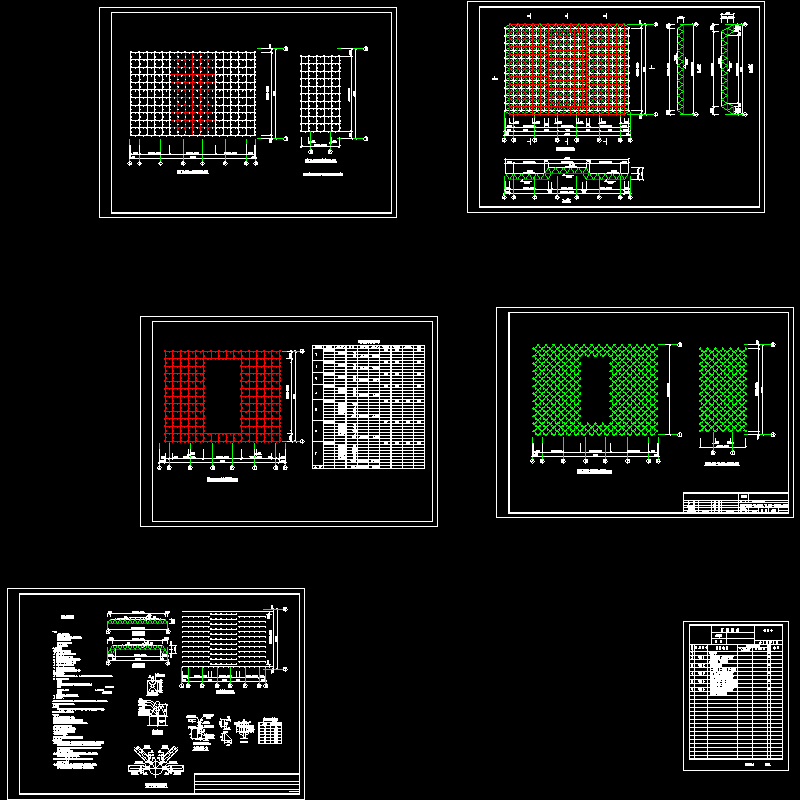

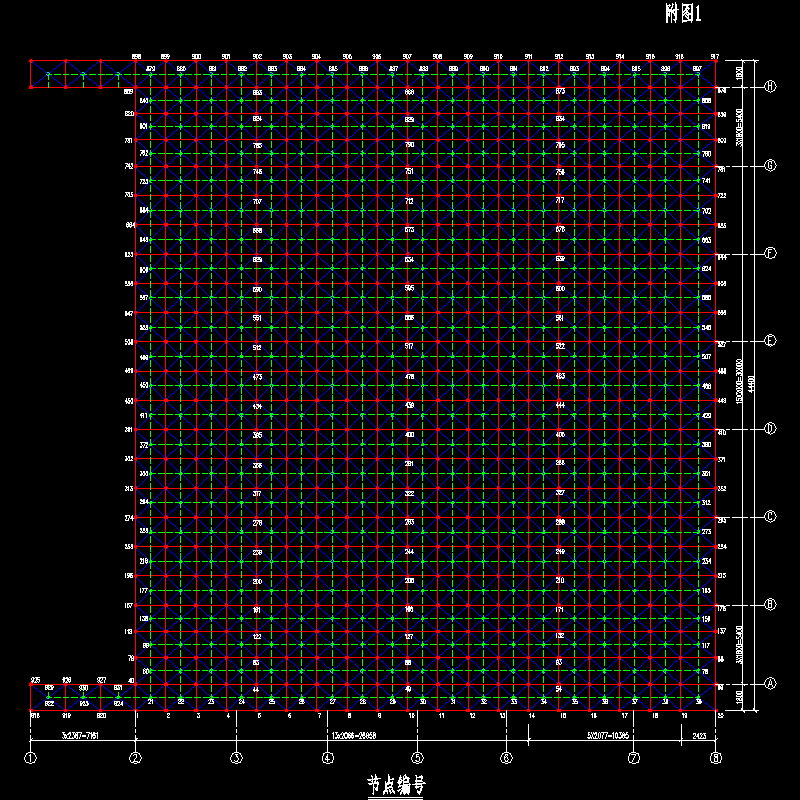

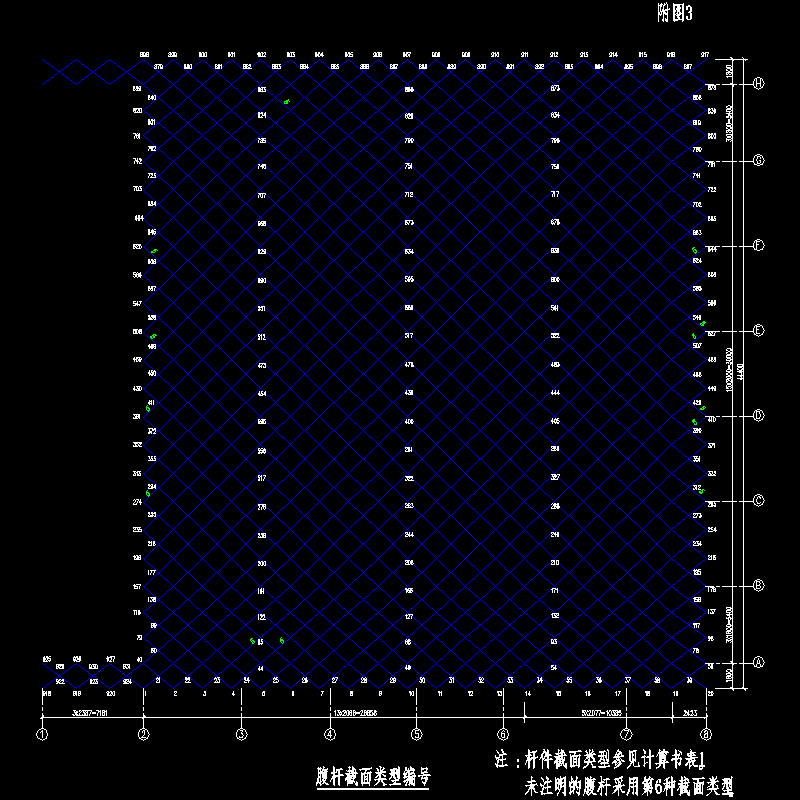

网架设计说明、网架杆件图、网架结构平面图、网架腹杆图、屋面檩条布置图、高跨屋面找坡图、螺栓球连接节点示意图、支座大样图共5张图纸，另包括：节点编号、上弦杆截面类型编号、腹杆截面类型编号、支座反力表格。
