2层框架新闻赛事中心结构CAD施工图纸（屋盖网架）.dwg

附件详情

该项目为地上两层的新闻赛事中心，主要屋面标高详屋盖网架结构施工图。该项目主体采用全现浇的钢筋混凝土框架结构体系，框架的抗震等级为三级。屋盖采用钢网架结构体系。建筑结构的安全等级为二级;地基基础设计等级为丙级；建筑桩基设计等级为丙级。耐火等级为一级。

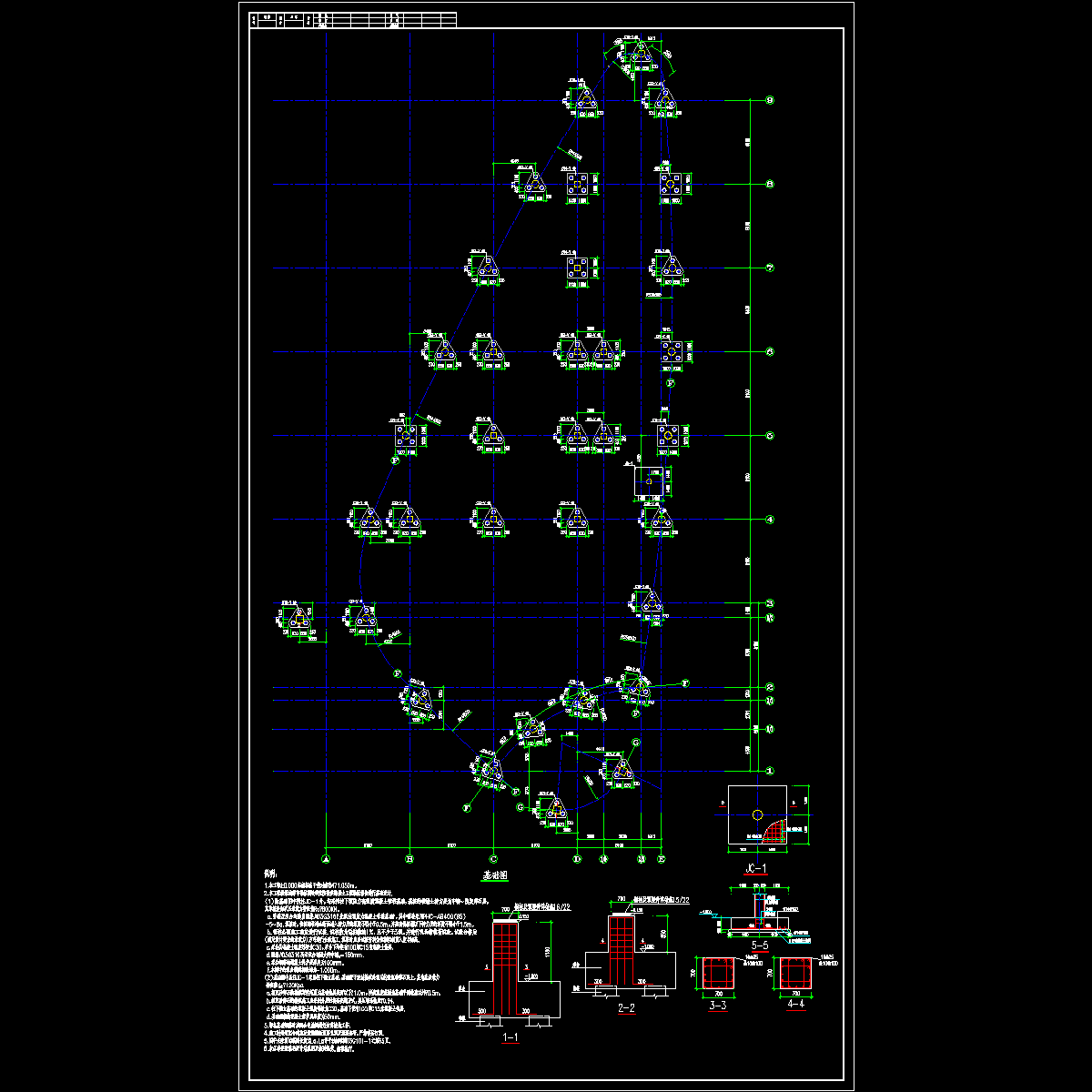

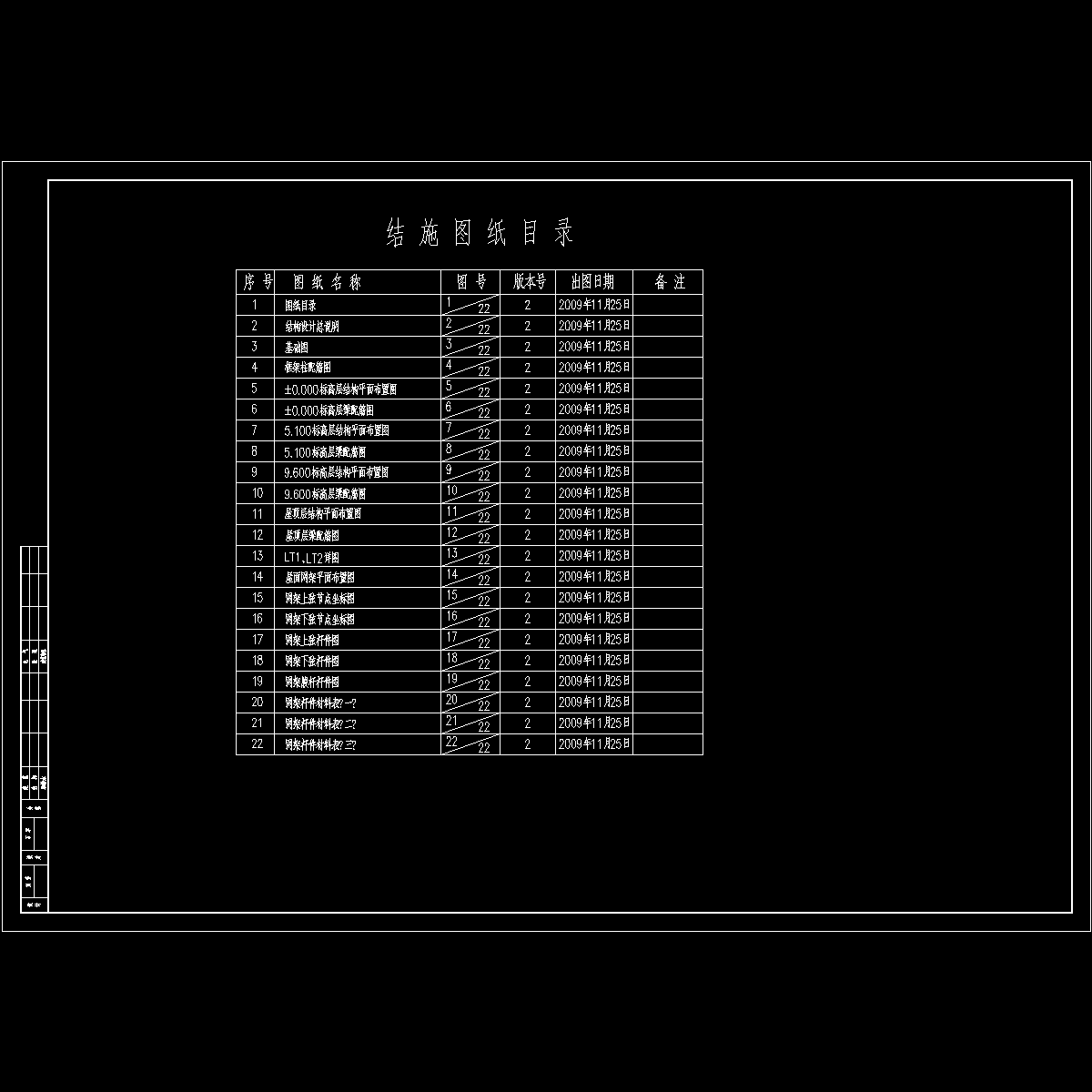

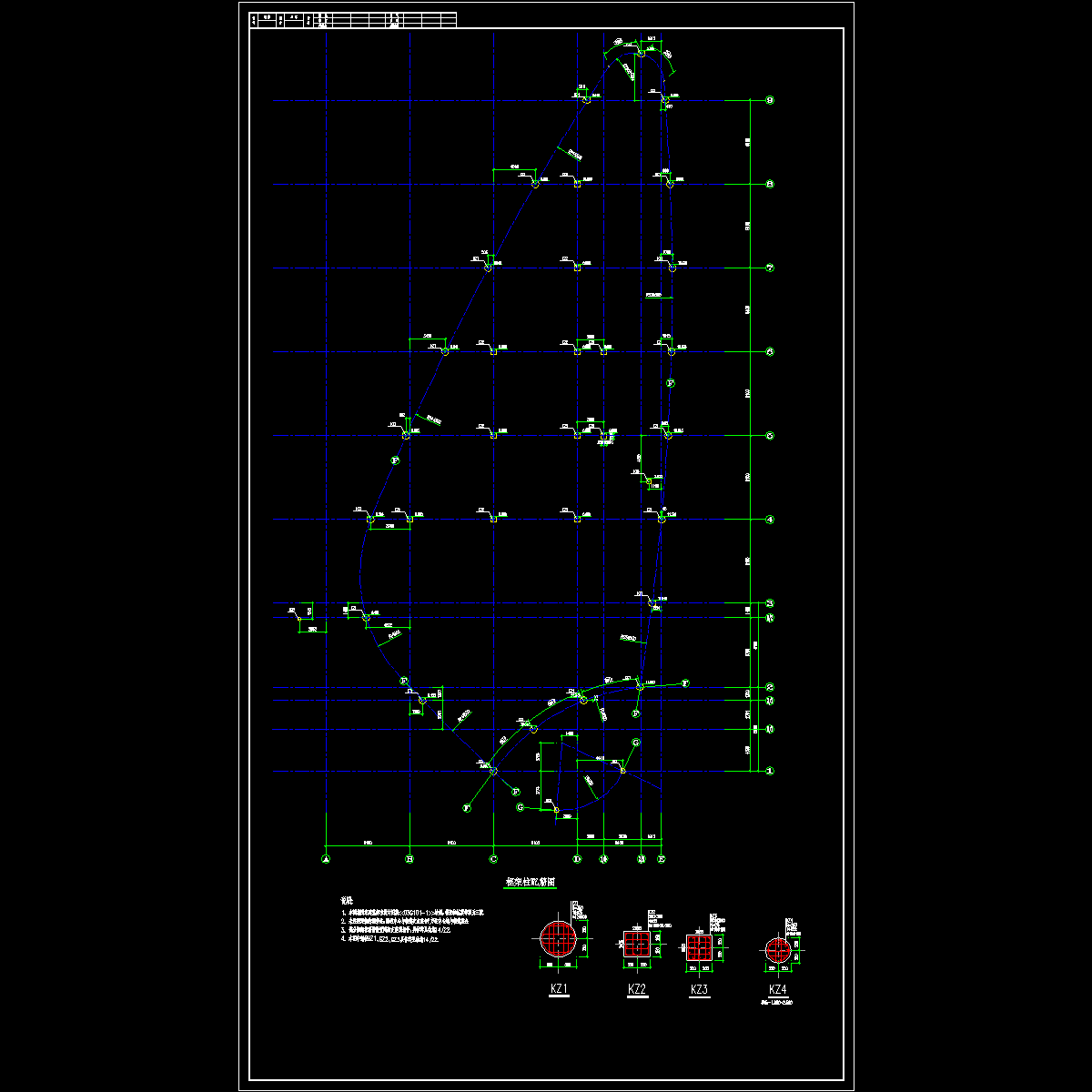

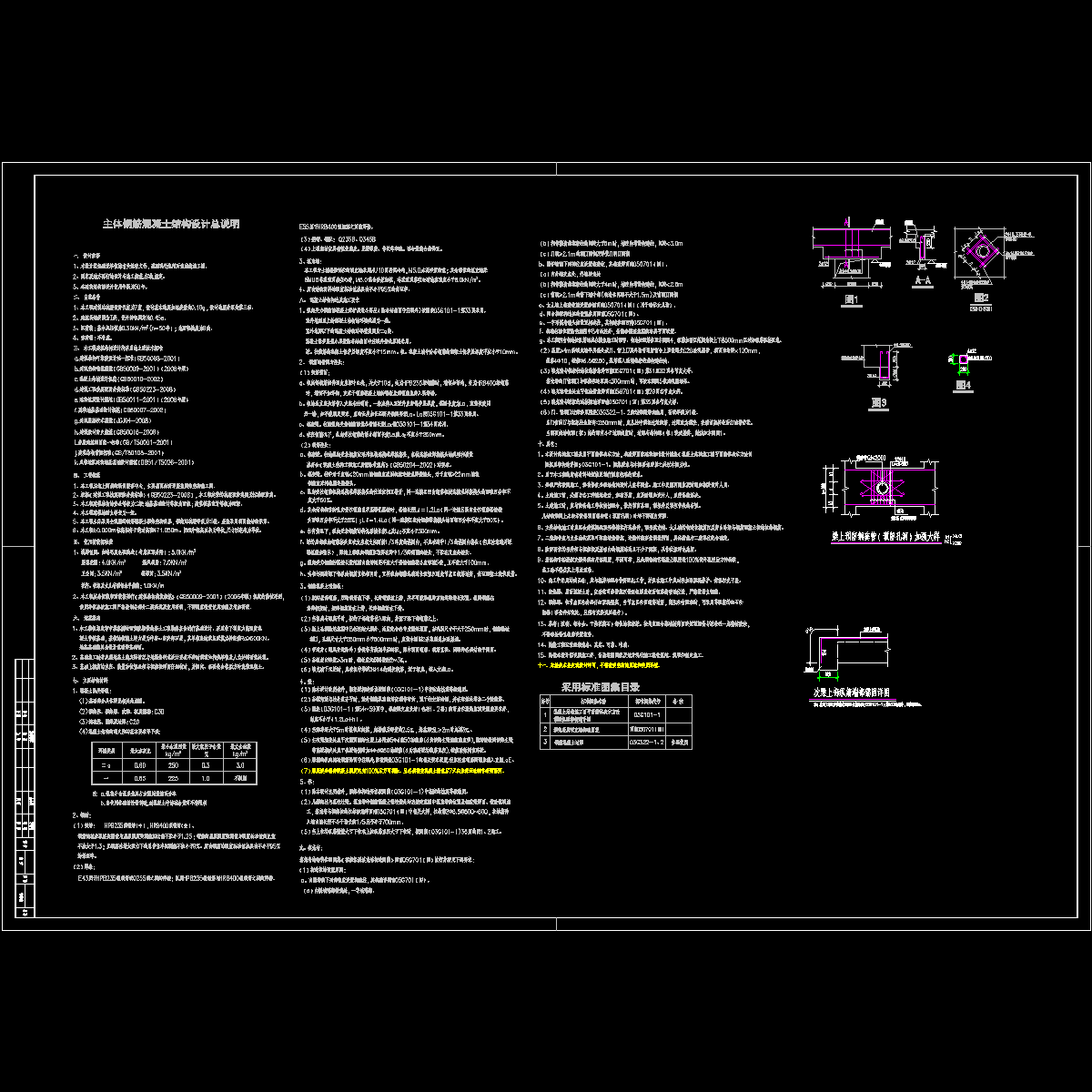

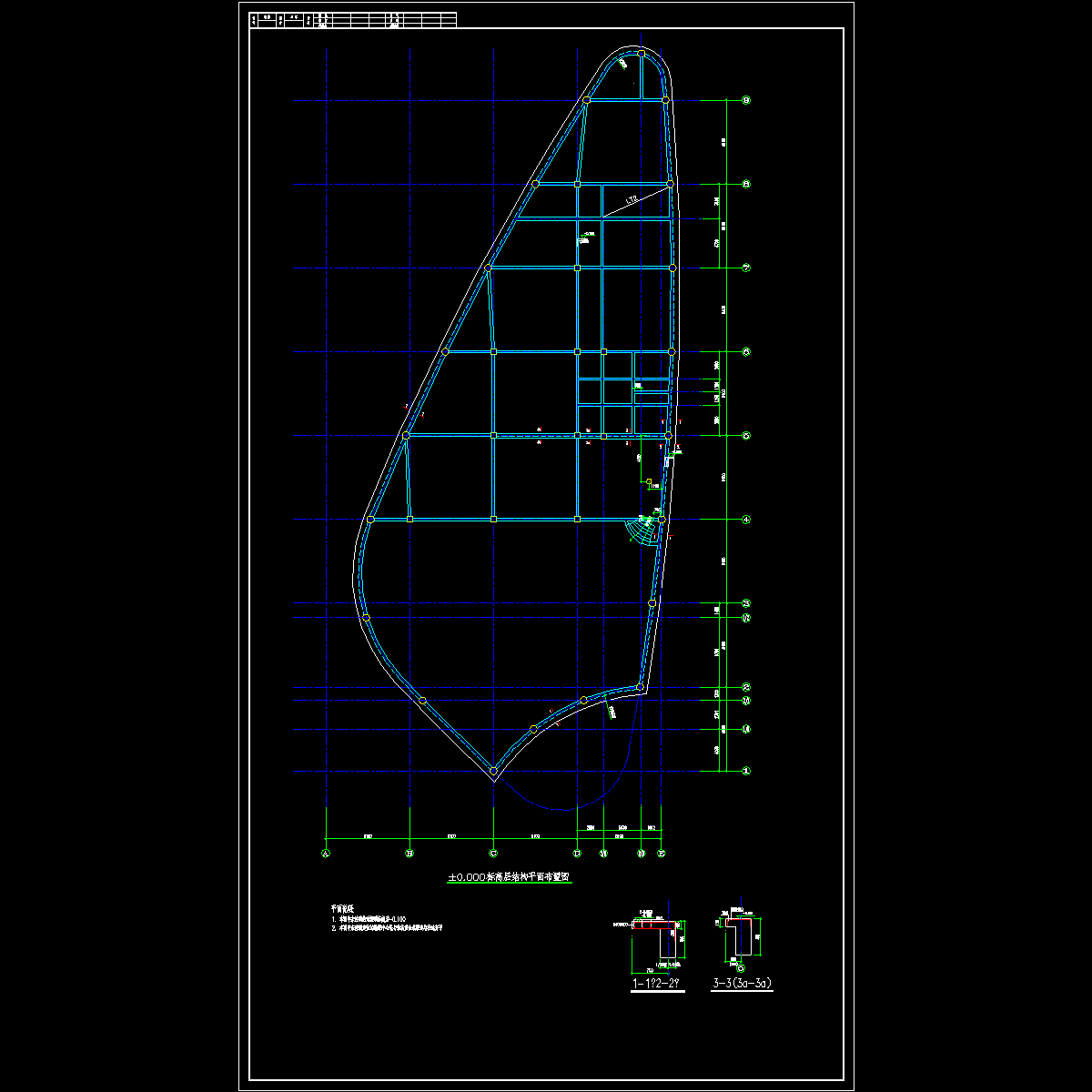

全套图纸22张，包括资料目录、结构设计总说明、基础图、框架柱配筋图、梁配筋图、结构平面布置图、屋面网架 平面布置图 、网架上下弦节点坐标图、网架上下弦杆件图、网架腹杆杆件图、 楼梯详图 等。
