3层地铁站主体结构施工图纸(人防)

  • 建筑类别:交通建筑
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:100年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 特种结构:其他结构
  • 抗震设防烈度:7度抗震
  • 地下室功能:人防
  • 参考图纸:52张
  • 设计年代:近代

附件详情

南京某地铁站主体结构图纸
车站主体结构为地下三层多跨整体式现浇钢筋混凝土框架结构,采用明挖顺筑法施工,车站围护结构采用800mm厚地下连续墙。车站围护结构在使用阶段亦用于结构抗浮。
结构抗震设防烈度为7度
该资料包含:设计说明、车站底板结构布置图、车站地下二层中板结构布置图、车站地下二层中板孔洞汇总图、车站地下一层中板结构布置图、车站地下一层中板孔洞汇总表、车站顶板结构布置图、车站主体结构纵剖面图、主体结构横剖面图、车站底板配筋图、车站顶板配筋图、车站侧墙配筋图、车站端墙开孔设计图、车站底纵梁配筋图、车站纵梁配筋图、车站通道接头构造图、车站风道接头构造图、车站通(风)道接头构造详图、楼梯结构平剖面图、楼梯结构大样、物业疏散楼梯结构平面图、物业疏散楼梯结构剖面图、机车顶风道结构布置图、盾构进、出洞预埋钢环图、施工缝构造图、诱导缝构造图共52张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 人防结构施工图 - 1

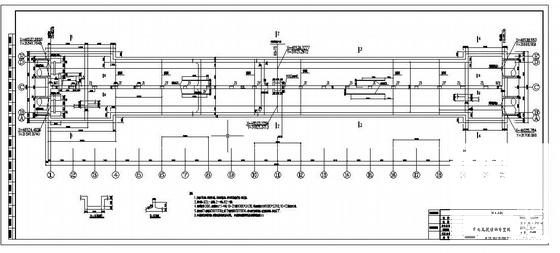

    人防结构施工图 - 1
  • 人防结构施工图 - 2

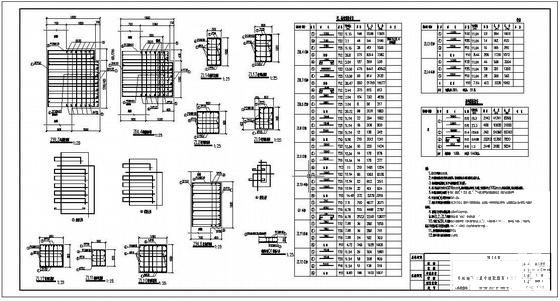

    人防结构施工图 - 2
  • 人防结构施工图 - 3

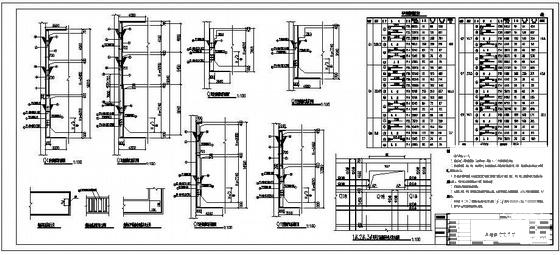

    人防结构施工图 - 3
  • 人防结构施工图 - 4

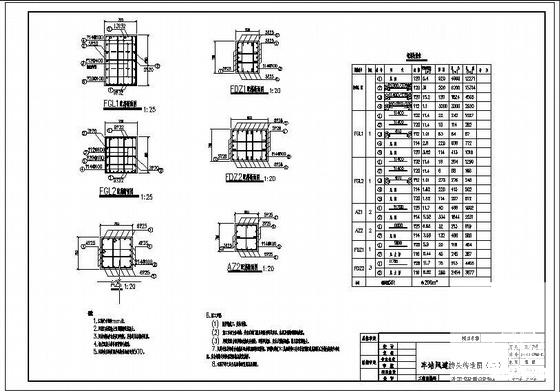

    人防结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
