7度抗震户外LED显示屏钢桁架结构CAD施工图纸
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：轻钢结构,桁架
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.60kN/平方米
- 参考图纸：14张
附件详情
结构设计总说明、显示屏墙面正立面图、显示屏展开图、显示屏钢结构正立面图、显示屏预埋件布置图、剖面图共14张图纸。

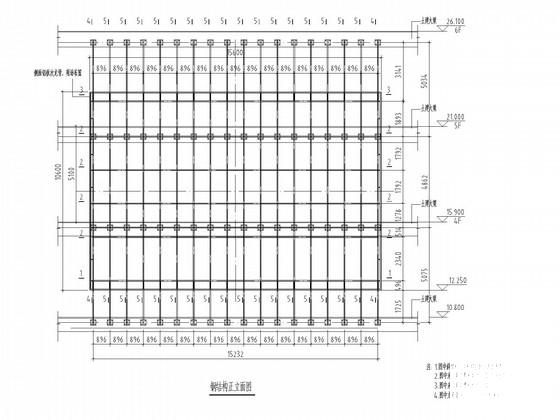

显示屏钢结构正立面图

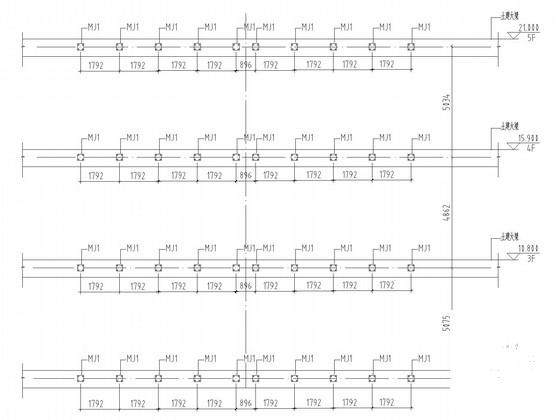

显示屏预埋件布置图

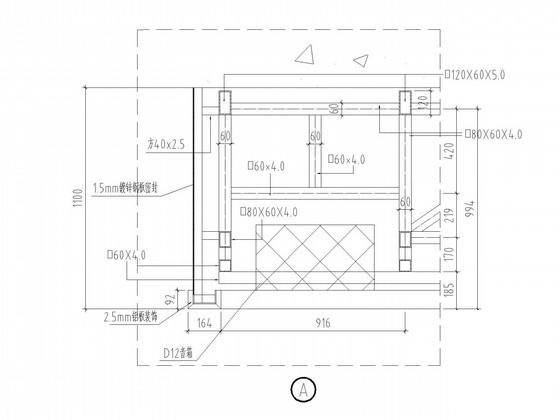

剖面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.9 MB
- 收藏次数：0
-
文件名称：
附件-995878968805890678785.rar
