LED户外彩屏钢桁架结构CAD施工图纸
-
建筑类别：其他
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
建筑设计结构形式：钢结构
-
结构安全等级：二级
-
风压：0.35kN/平方米
-
参考图纸：6张
附件详情
显示屏正面图、显示屏箱体正面排列图、维修空间示意图、工程设计总说明、钢架正面图、钢架背面图、钢架顶层结构布置图、钢架底层结构布置图、钢架二层结构布置图、钢架三层结构布置图、钢架检修平台布置图共6张图纸。

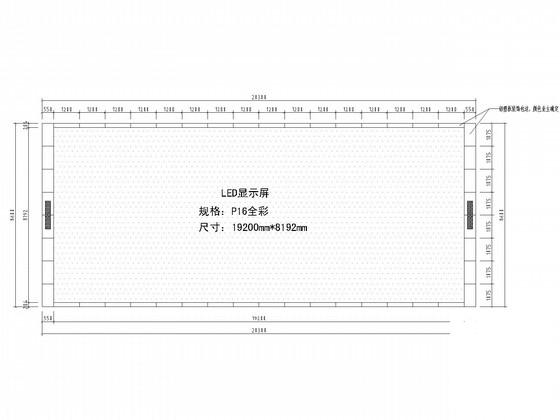

LED显示屏

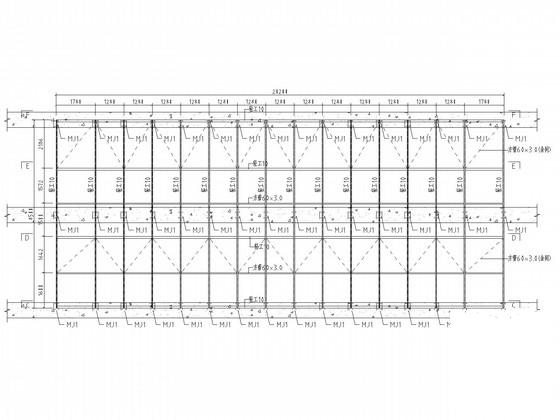

钢架背面图

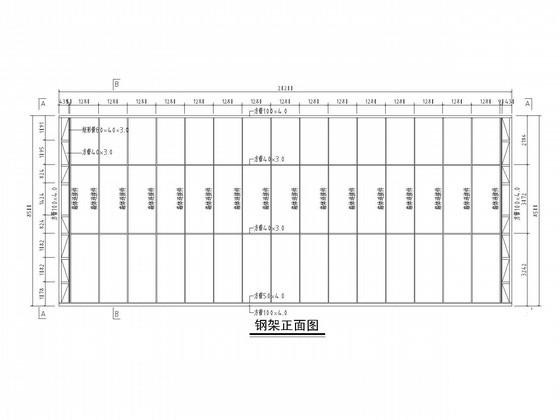

钢架正面图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-02
- 评论次数：0
- 浏览次数：0
- 文件大小：0.24 MB
- 收藏次数：0
-
文件名称：
附件-995878976799895078509.rar
