广告有限公司户外LED显示屏结构CAD施工图纸
- 建筑类别：广播电视
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：轻钢结构
- 基础形式 ：独立基础
- 抗震设防烈度：6度抗震
- 风压：0.60kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：15张
- 设计年代：近代
附件详情
该项目为某广告有限公司户外LED显示屏结构施工图，其面板为铝塑板,用拉卯钉与面板骨架连接。
包括：图纸设计说明，整体正立面展开图，楼体预埋件位置、底层钢架图，LED显示屏正立面钢架图，显示屏背立面钢架图等共计15张图。
：5月。

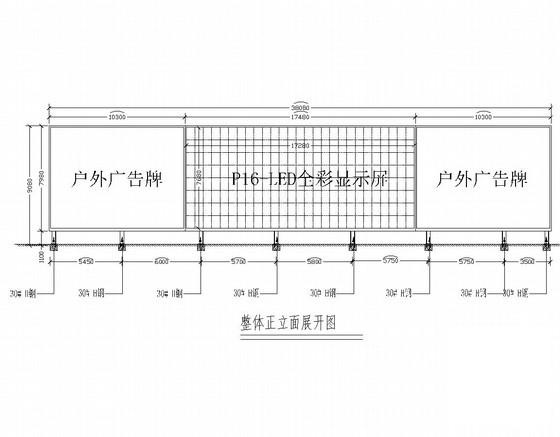

整体正立面展开图

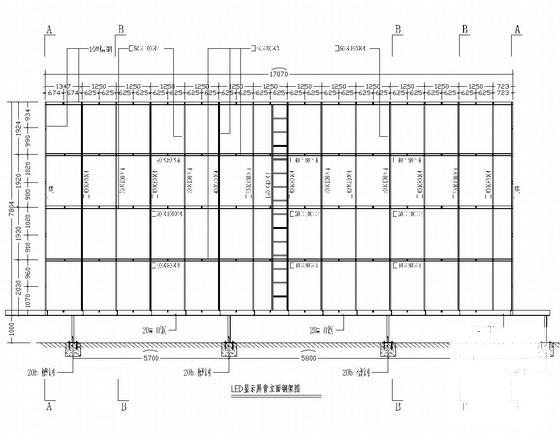

LED显示屏背立面钢架图

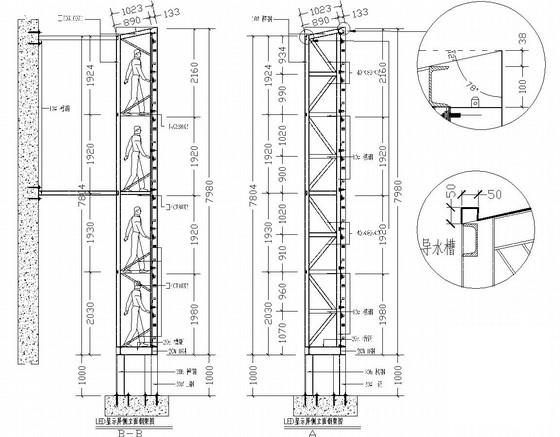

LED显示屏侧立面钢架图
