双立柱型LED显示屏钢结构CAD施工图纸
- 建筑类别：商业
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 结构安全等级：二级
- 参考图纸：16张
附件详情
钢
结构设计说明
钢结构焊接大样做法图
显示屏及安装架尺寸分布图
安装架构件正立面尺寸图
安装架背面图
安装架构件平面尺寸图
安装架构件侧面尺寸图
显示屏配套设备安装图
柱顶板大样尺寸图
柱脚大样尺寸图
柱下独立基础施工图
屏体单元箱体图(1024X768X120MM)
户外屏体单元箱体安装连接图
LED显示屏外装饰节点连接大样图
LED显示屏材料预算表
共16张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

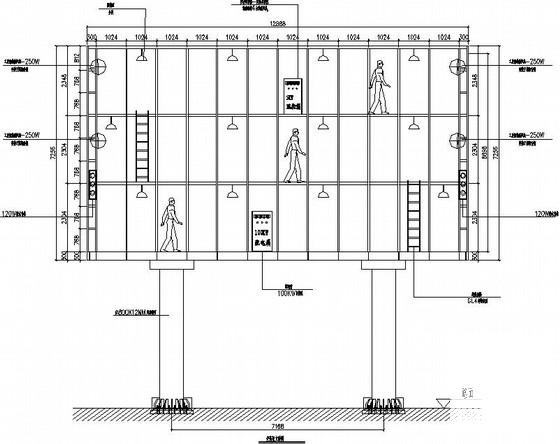

第 1 张图 -

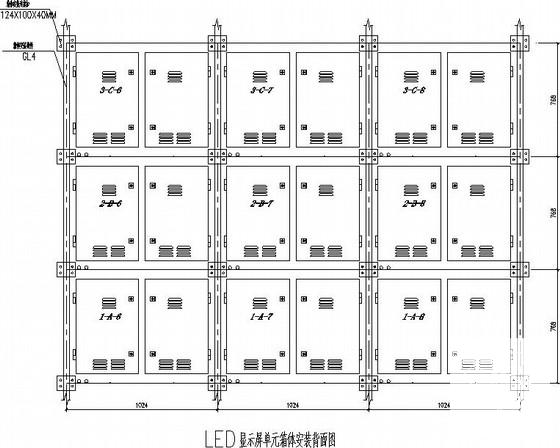

第 2 张图 -

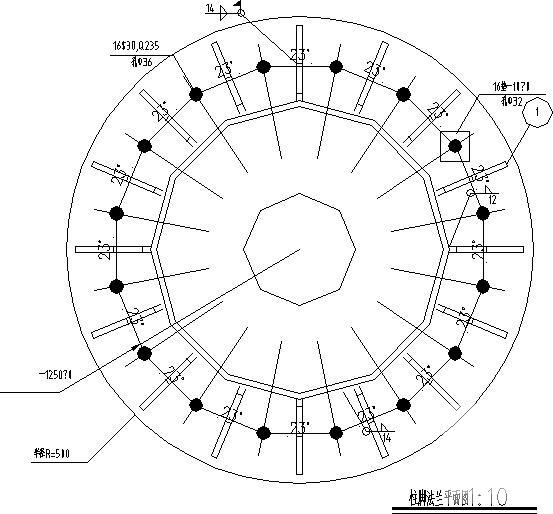

第 3 张图 -

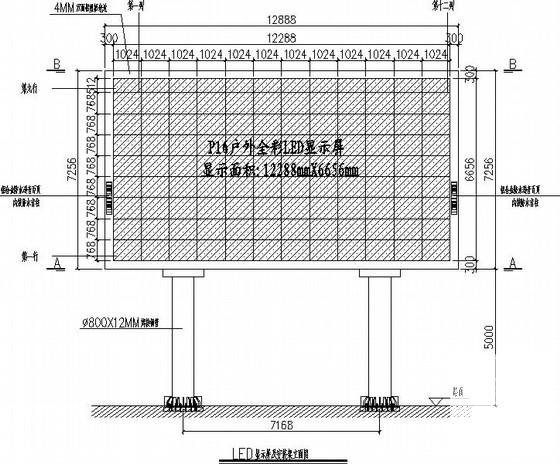

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-02
- 评论次数：0
- 浏览次数：0
- 文件大小：1.71 MB
- 收藏次数：0
-
文件名称：
附件-995878008570587685657.zip
