4x4.4m双立柱标志牌结构设计施工大样图

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 基础形式 :独立基础
  • 参考图纸:2张
  • 设计年代:近代

附件详情

该资料包含:立面图,加劲肋大样图,标志板拼装大样图,基础立面图,底法兰盘大样图
共2张图纸。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

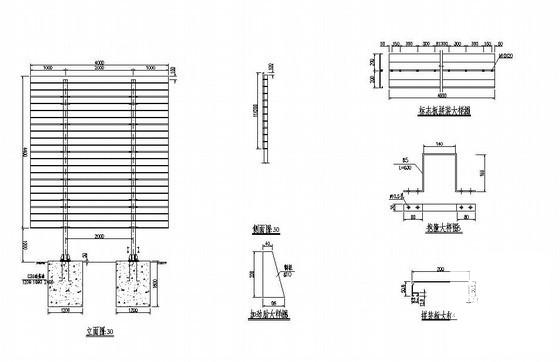

  • 标志牌结构设计 - 1
    标志牌结构设计 - 1
  • 标志牌结构设计 - 2
    标志牌结构设计 - 2
以上是部分截图,请下载附件后查看完整高清内容
