钢桁架结构场馆施工大样图cad平面布置图

资料简介
赚取积分

建筑类别：商业,娱乐,文化
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构,钢结构
钢结构：桁架
基础形式：桩基础
结构安全等级：二级
地基基础设计等级：丙级
抗震设防烈度：6度抗震
风压：0.3kN/平方米
雪压：0.2kN/平方米
参考图纸：24张
设计年代：近代

该附件为： 钢桁架结构场馆施工图.dwg ，格式为CAD版本。一、项目概要：建筑结构选型为钢桁架结构，地下部分为型钢混凝土和钢筋混凝土结构，桩基础。二、资料目录：钢结构设计总说明1~4，楼承板结构设计说明 ,非结构构件构造要求,4#场馆基础人工挖孔灌注桩说明,4#场馆基础平面布置图,4#场馆基础大样图,4#场馆平面布置图,4#场馆楼板配筋图等共计24张。
三、相关图片：




以下是附件的其中一部分截图，共3张，您也可以搜索更多您想要的资源

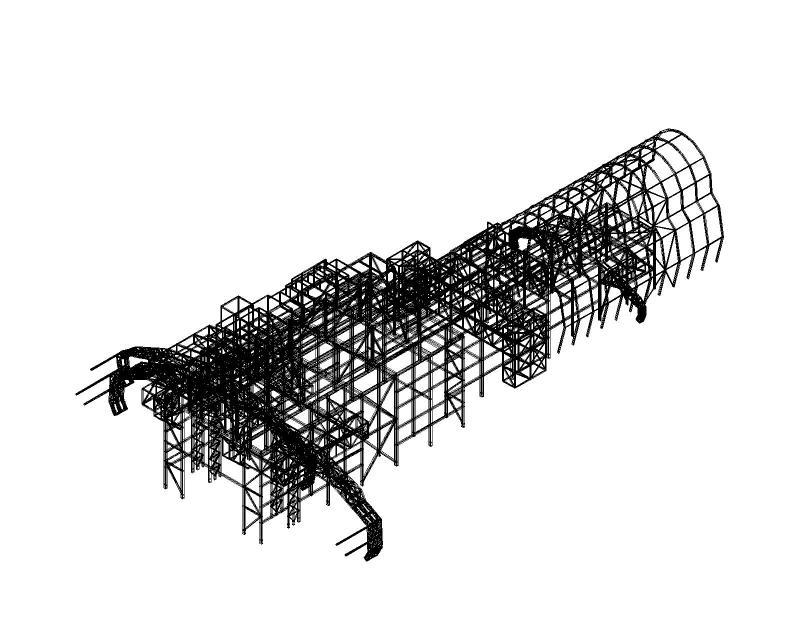

4#轴侧图

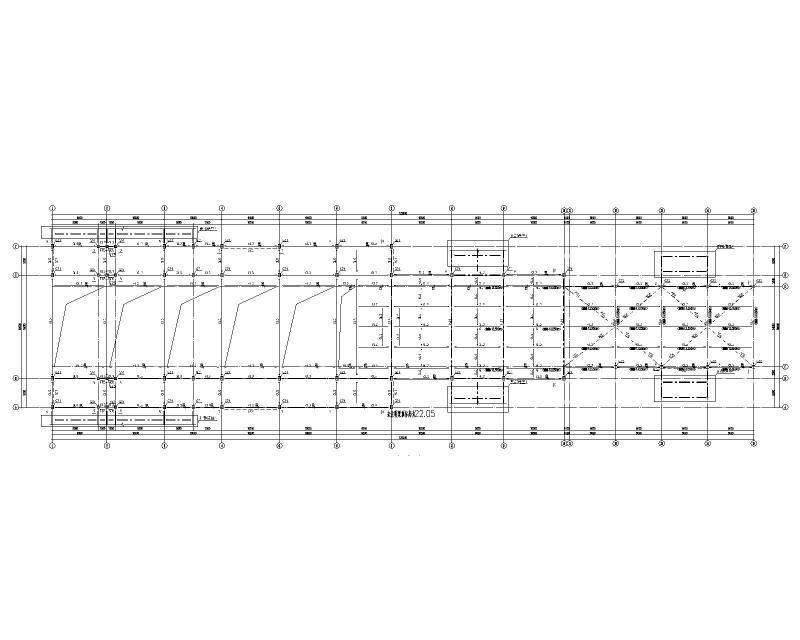

4#首层结构平面布置图

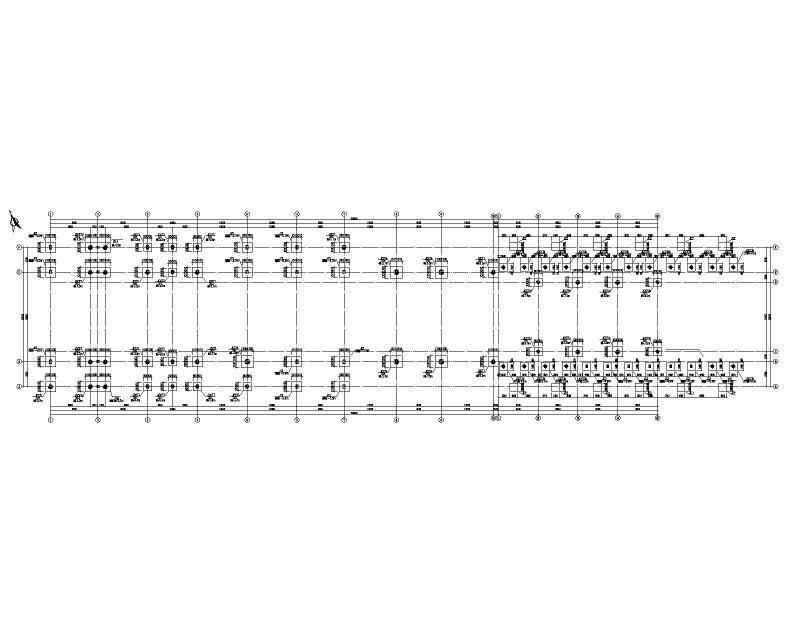

4#基础平面布置图

以上是部分截图，请下载附件后查看完整高清内容
