钢桁架结构人行天桥施工CAD大样图29张

  • 位置:湖南
  • 使用性:人行桥
  • 跨径大小和多跨总长:41.5mm
  • 承重构件受力情况:钢结构桥
  • 使用年限:永久性桥
  • 材料类型:钢桥

附件详情

  • 桥位图2
  • 平面图
  • 管线平面图
  • 桥型图
  • 上部一般构造3
  • 梯道一般构造图3
  • 主墩盖梁一般构造图2
  • 主墩构造图
  • 梯道桥墩结构及钢板大样图
  • 桥墩与桩基础连接大样图
  • 桩基钢筋图2
  • 桩基护壁图
  • 梯道桥墩扩大基础配筋图
  • 梯道下端扩大基础配筋图
  • 预拱度
  • 顶棚设计图
  • 铺装平面示意图
  • 玻璃栏杆大样
  • 人行道恢复图
  • 梯道顶棚构造图

附件详情

道路总宽46m,机动车道宽31m,北侧人行道宽10.5m,南侧人行道宽4.5m。人行天桥总长41.5m,跨度为37.5m,采用桁架梁形式,梁高3.35m,桥面总宽为
4.6m,人行净宽4m,楼梯总宽度为3.3m;桥梁纵向设置双向坡,中间高两端低,纵坡为1%;桥下净高不小于5m。
桥梁采用钢桁架建筑结构形式,桥梁跨径37.1m,在桥东侧设置楼梯上下天桥,桥梁西侧设置垂直电梯上下天桥。天桥建设后,北侧人行道位置靠机动车道侧预留3m道路拓宽宽度,楼梯占用3.3m,剩余人行道通行宽度为4.1m;南侧人行道楼梯占用3.3m,剩余人行道通行宽度为1.1m,通过借用建筑退让拓宽人行通行宽度至4.9m。
桥梁下部结构均避开了排水、给水及燃气管线,南侧主桥桩基距离最近排水管(D500)最小净距0.5m,部分弱电管线有冲突,在施工中注意迁改保护。桥面采用在型钢上铺设8mm厚花纹钢板,钢板上做12mm铺装层;天桥楼梯设置两级休息平台,楼梯全长42.84m,东西两侧设置梯道,南侧设垂直电梯;主桥桥墩采用^800mm钢结构内填混凝土;桥墩桩基设计为端承桩,持力层为中风化岩层,桩底进入持力层深度≥1.0m,其饱和单轴极限抗压强度为5.5(Mpa)。
……共计29张,设计于近代年


平面图

桥型图

桩基钢筋构造图

楼梯顶棚构造图

上部结构一般构造图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

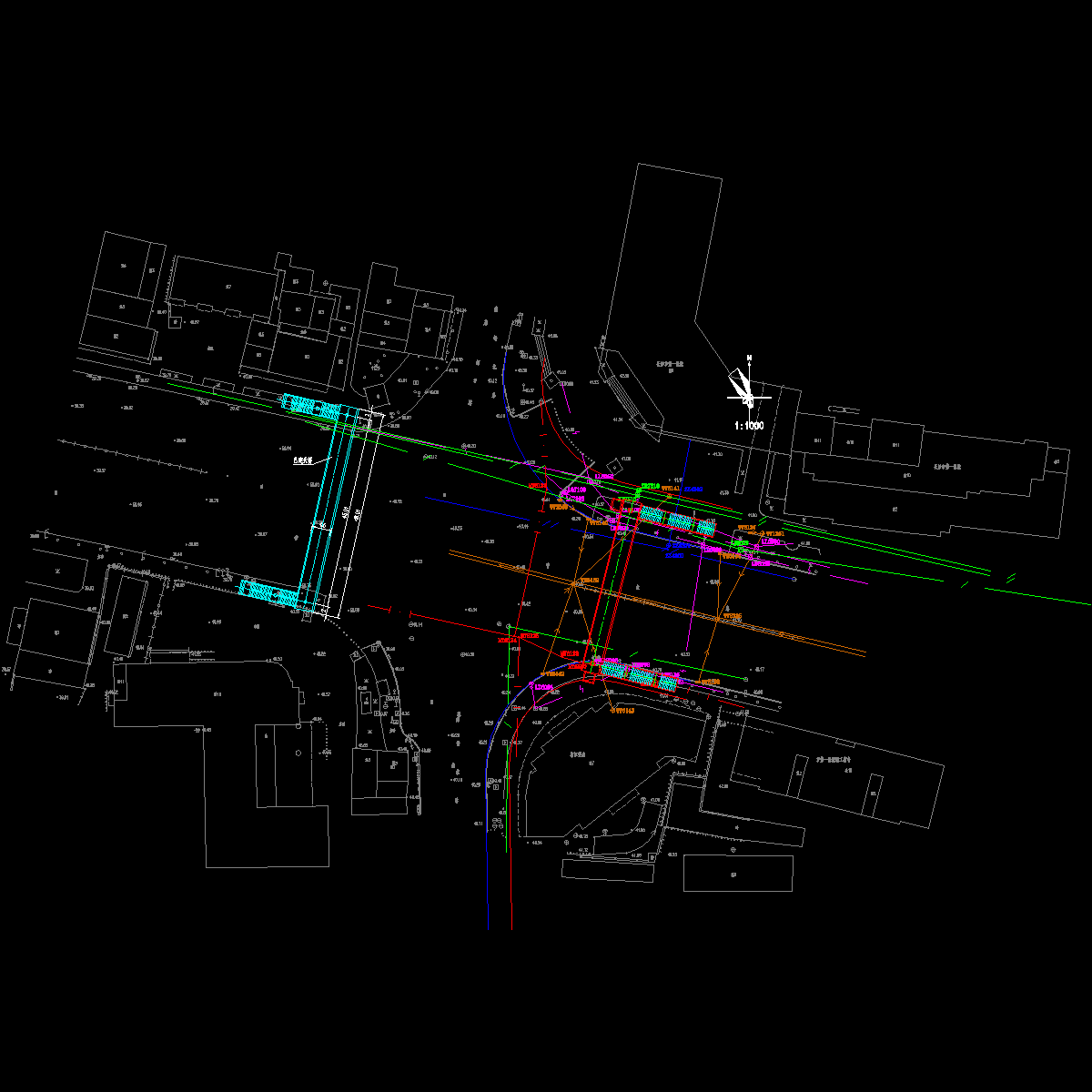

  • 02 管线平面图.dwg
    02 管线平面图.dwg

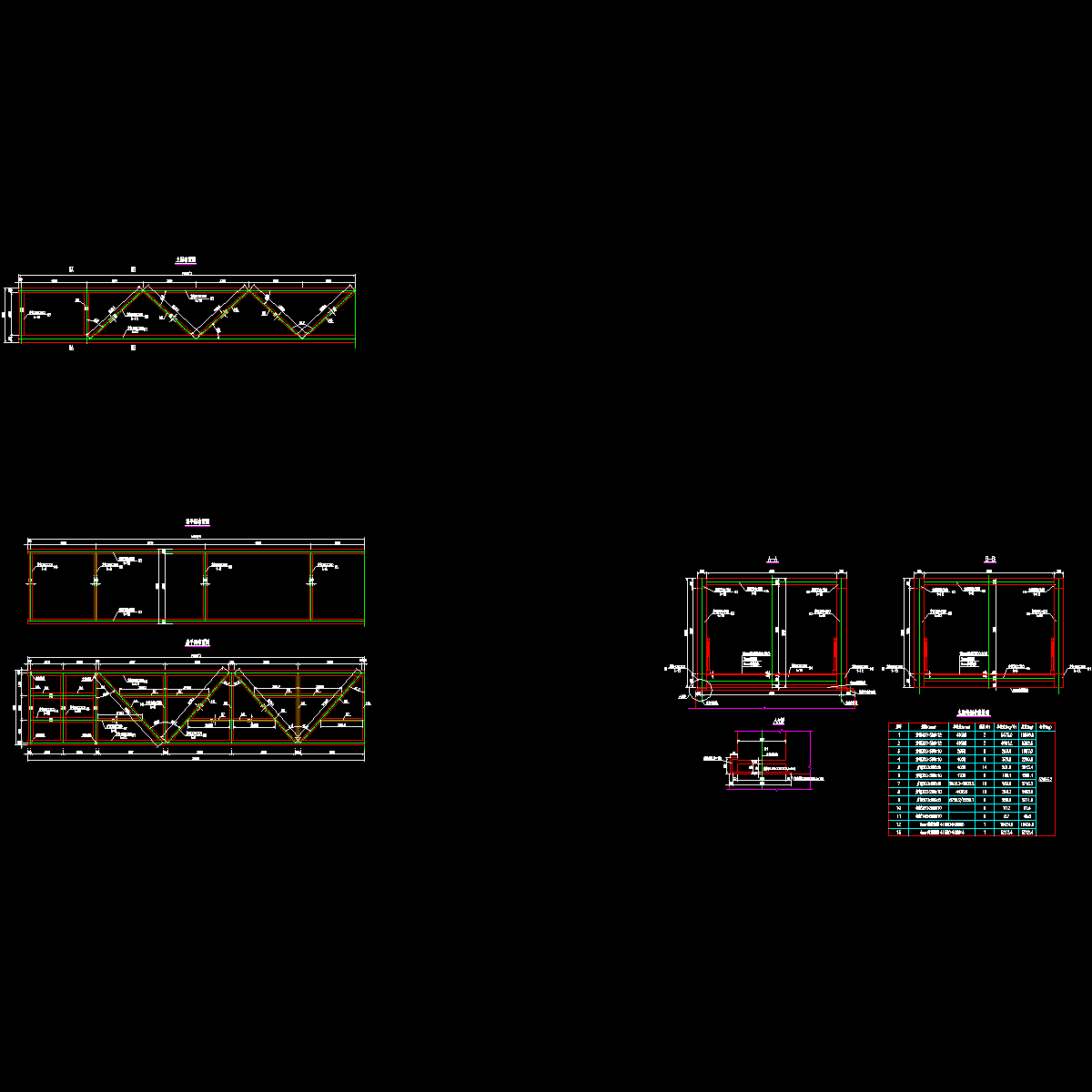

  • 04 上部一般构造3.dwg
    04 上部一般构造3.dwg

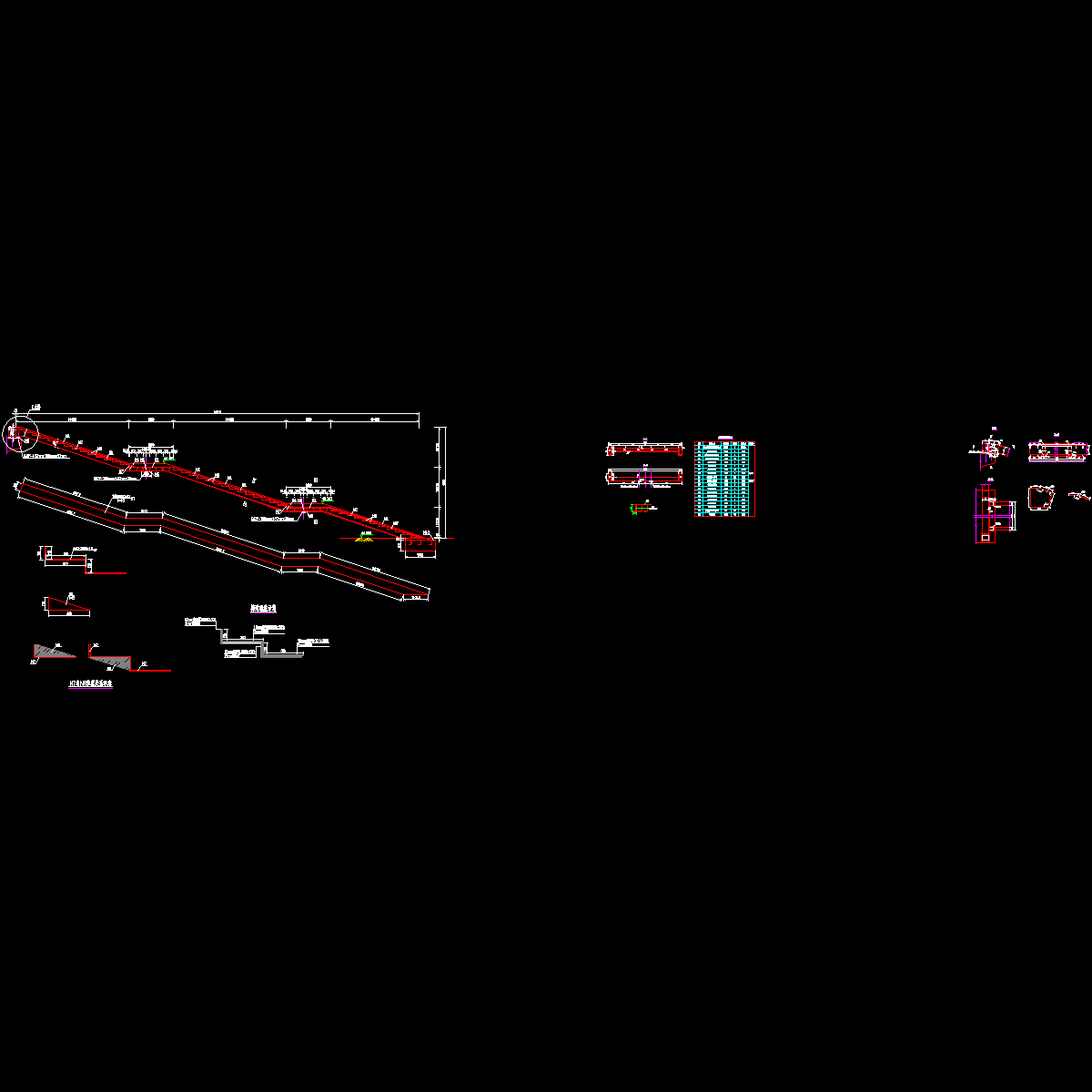

  • 05 梯道一般构造图3.dwg
    05 梯道一般构造图3.dwg
  • 09 墩柱与基础连接大样图.dwg
    09 墩柱与基础连接大样图.dwg

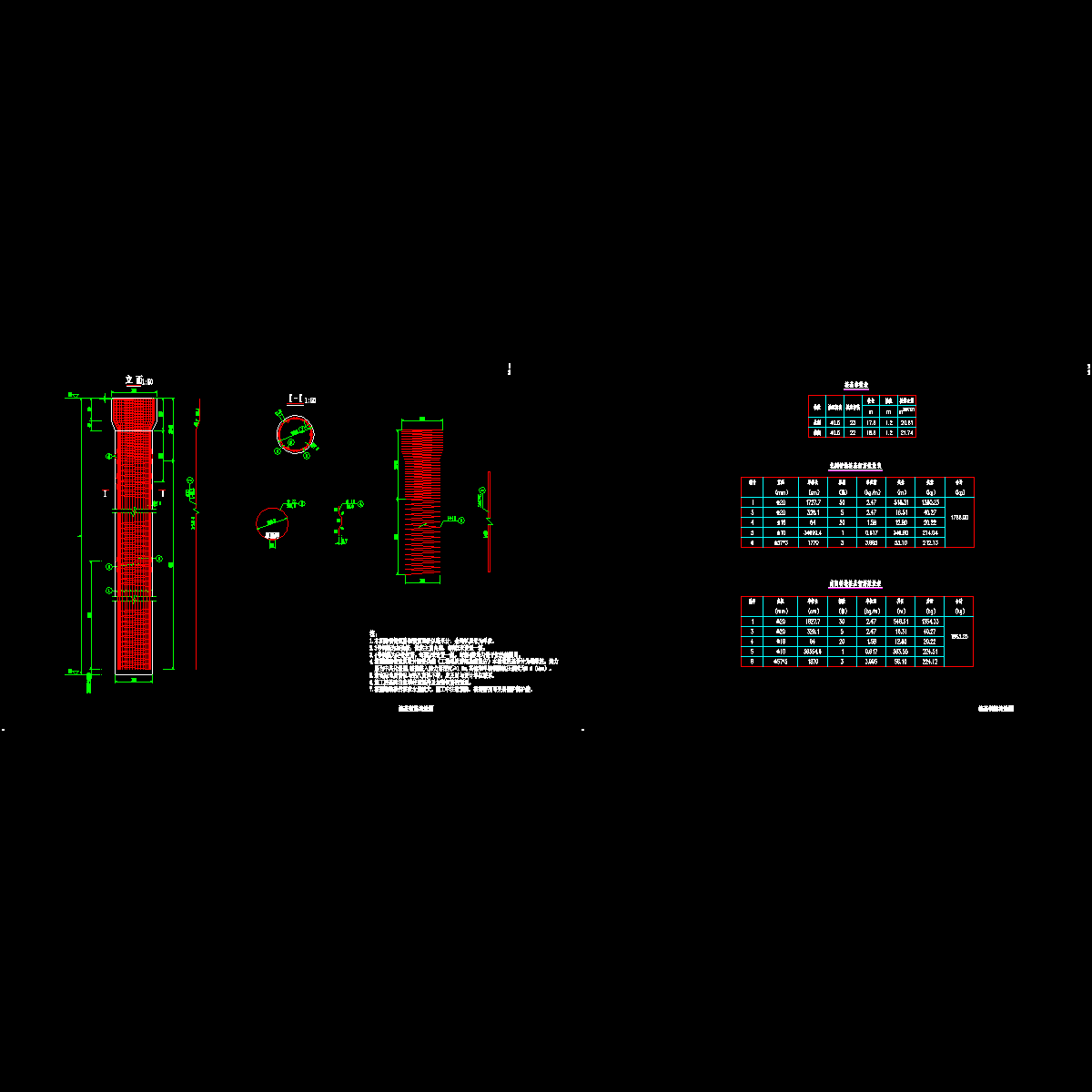

  • 10 桩基钢筋图2.dwg
    10 桩基钢筋图2.dwg
以上是部分截图,请下载附件后查看完整高清内容
