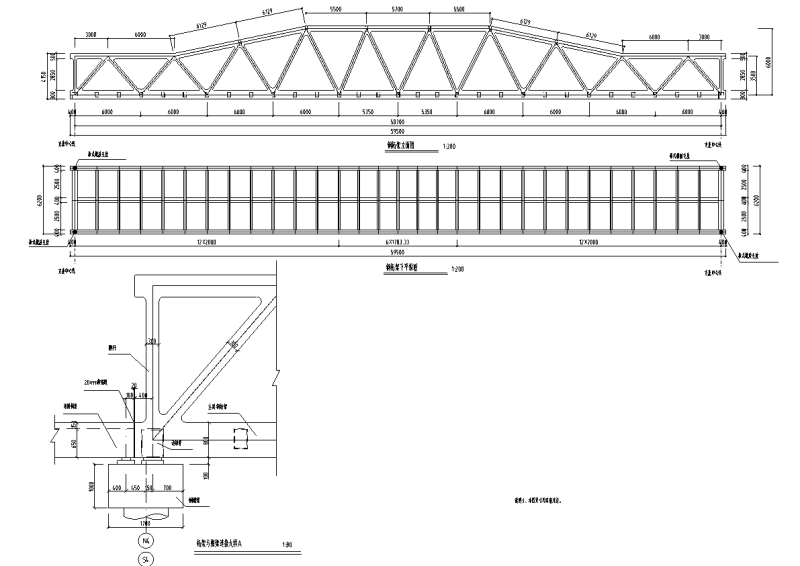

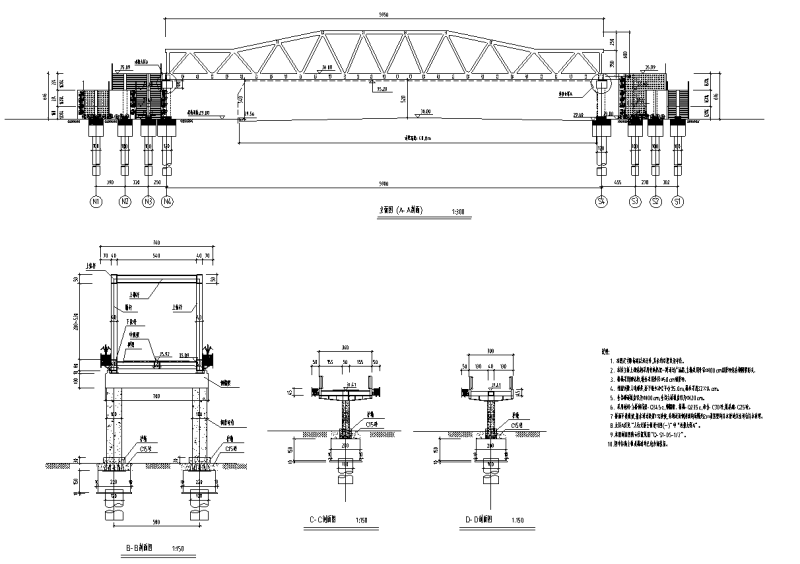

59m桁架人行天桥设计图纸

该资料为 59m桁架人行天桥设计图纸， 设计于，供大家参考学习

项目概要：

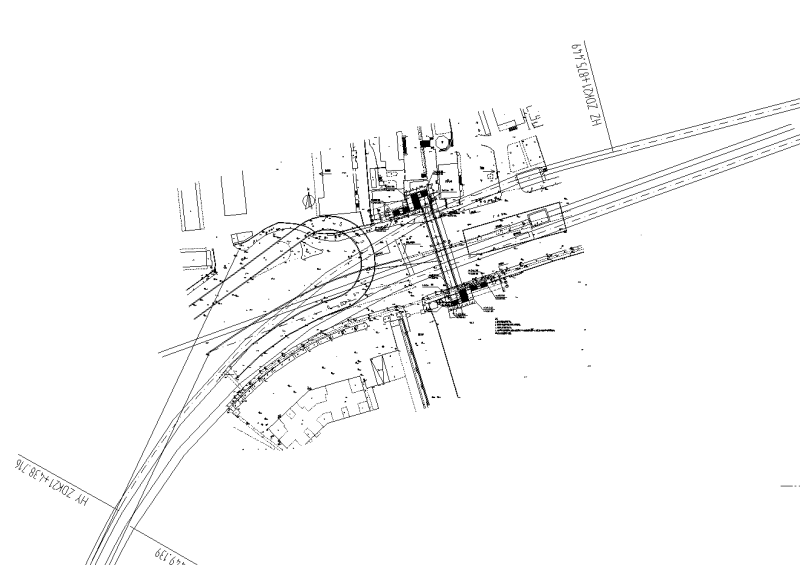

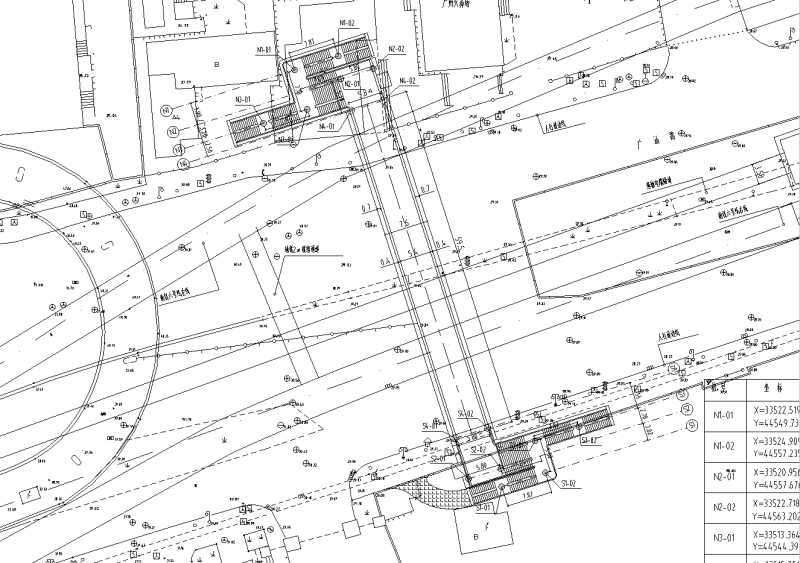

该人行夭桥工程北侧为火葬场，南侧为公墓，天桥跨越的道路宽约488米,为城市主干道,车流量较大。为方便公路两侧行人通行,尤其是解决清明节前后前往公墓祭奠群众穿越公路的交通需求,保证公路车流不受影响,特设立人行天桥一座。

技术标准：

花槽荷载(含植物及土):主桥为10.0KN/m楼梯(单侧含栏杆)为5.0KN/m；人群荷载:42KN/m；桥下净空车行道范围大于5m,人行道范围大于2.5m，其中人行道净宽54m。楼梯步级楼梯步级32×14cm,每5~16级步级设置一平台,平合长200cm。花槽宽度:主梁设置花槽，宽度为70cm,部分楼梯段设置花槽,宽度为50cm转角处以倒圆角形式连接桥面铺装:主桥铺广场砖楼梯铺花岗若。地震荷载:抗烈度按7度设防,地震峰值加速度值:0.0g(g为重力加速度),地震动反应谱特征周期035s。
