人行天桥CAD施工图纸.dwg

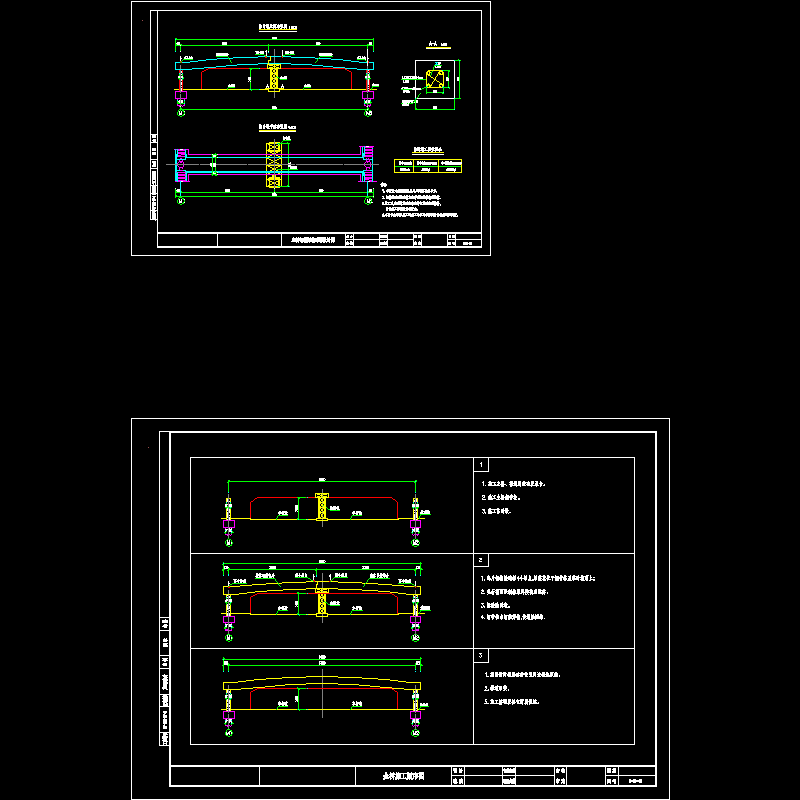

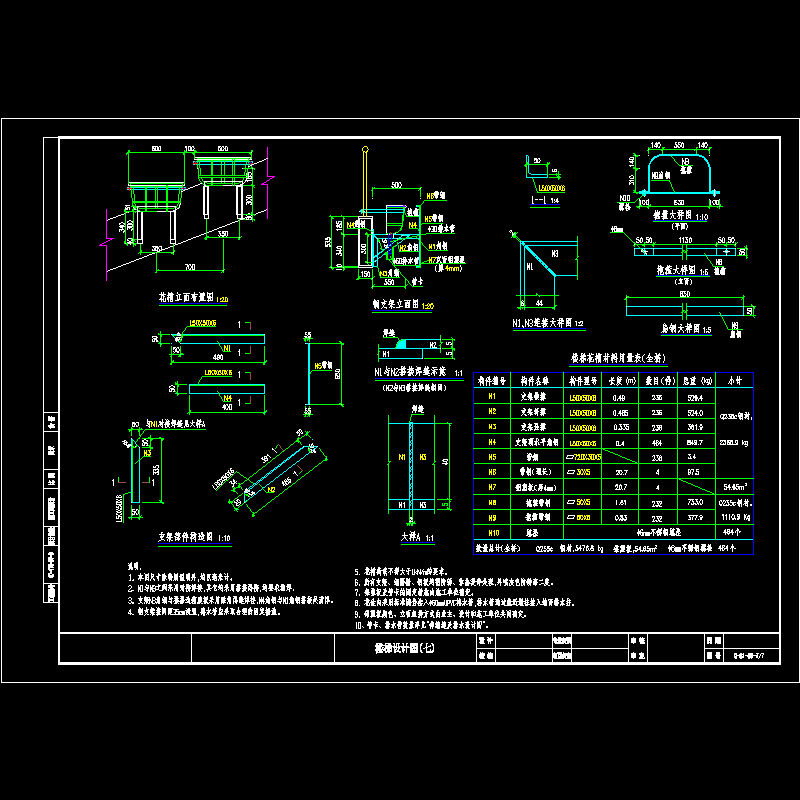

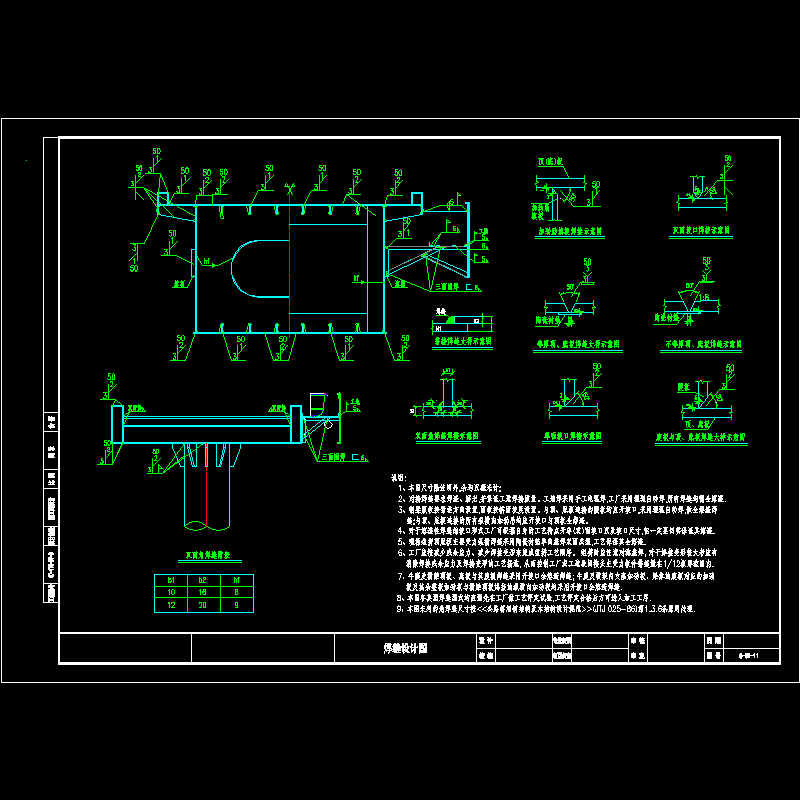

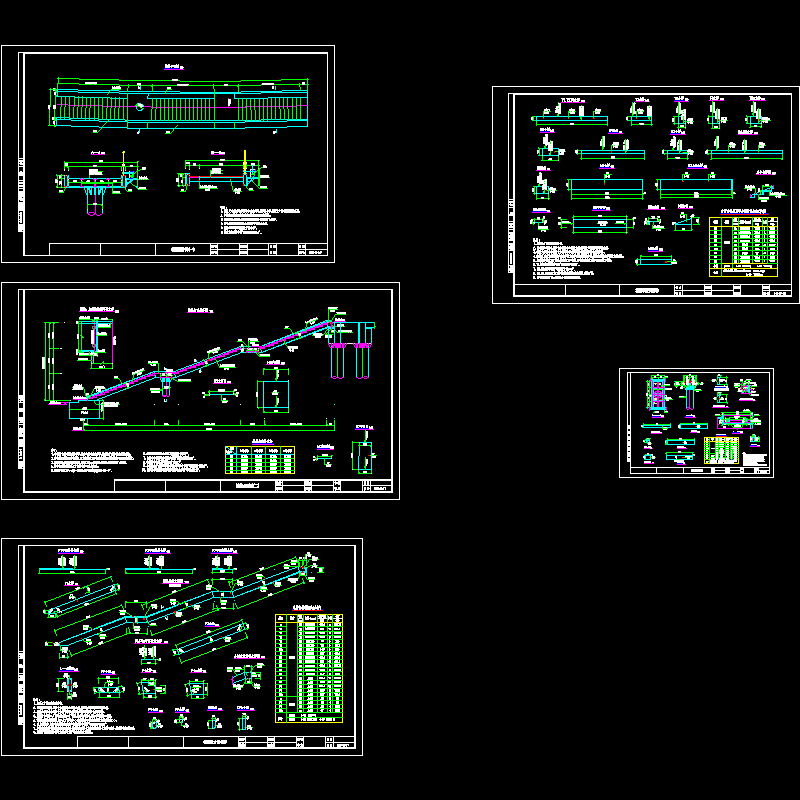

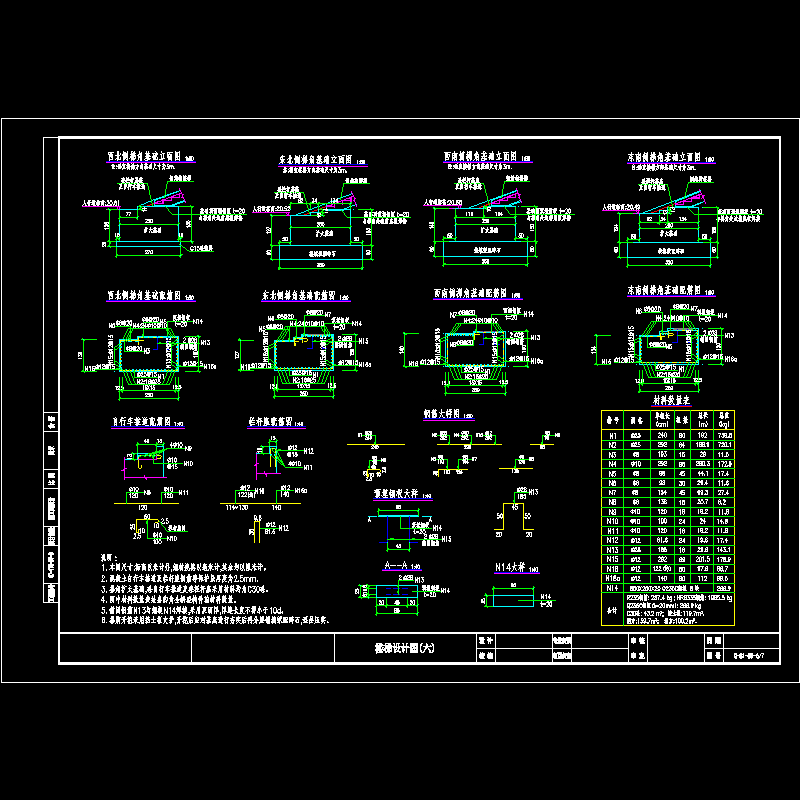

广州某人行天桥施工图－－钢箱梁 　　1、资料目录 　　2、主要工程数量汇总表 　　3、设计说明(一)～(六) 　　4、天桥平面布置图 　　5、桩基及钻孔布置图 　　6、桥型布置图 　　7、主桥钢箱梁设计图(一)～(六) 　　8、主桥钢箱梁预拱度设计图 　　9、主桥钢箱梁临时墩设计图 　　10、楼梯设计图(一)～(七) 　　11、全桥施工顺序图 　　12、焊缝设计图 　　13、墩柱设计图(一)～(三) 　　14、承台设计图(一)～(二) 　　15、桩基设计图(一)～(三) 　　16、伸缩缝及排水设计图 　　17、栏杆设计图 　　18、桥面铺装及防水设计图 　　19、天桥绿化设计图(一)～(三) 　　20、天桥绿化自动喷淋系统设计图 　　共有图纸43张
