龙岗区人行天桥CAD施工图纸.dwg

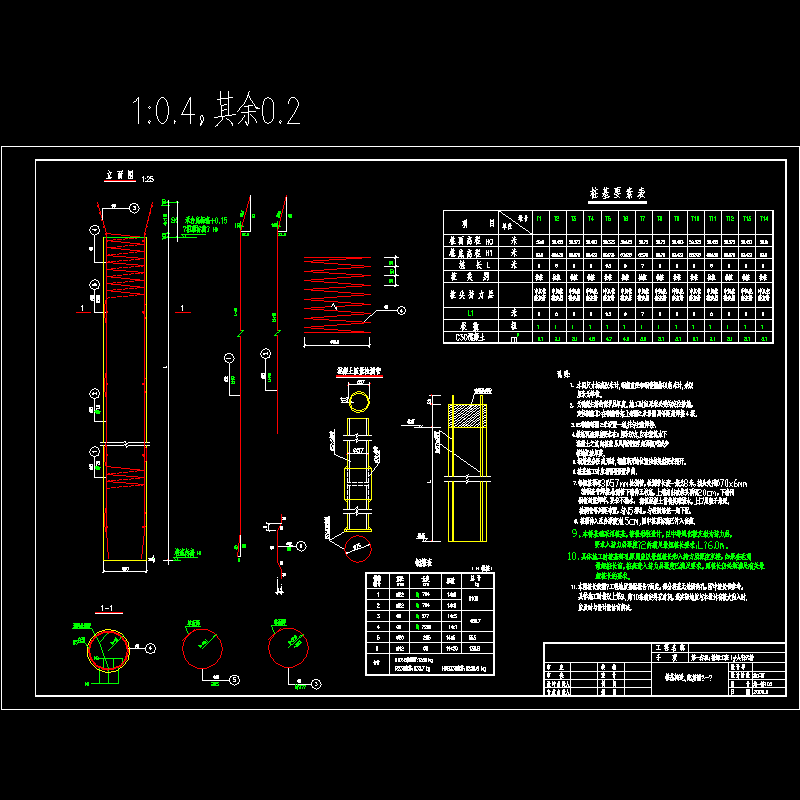

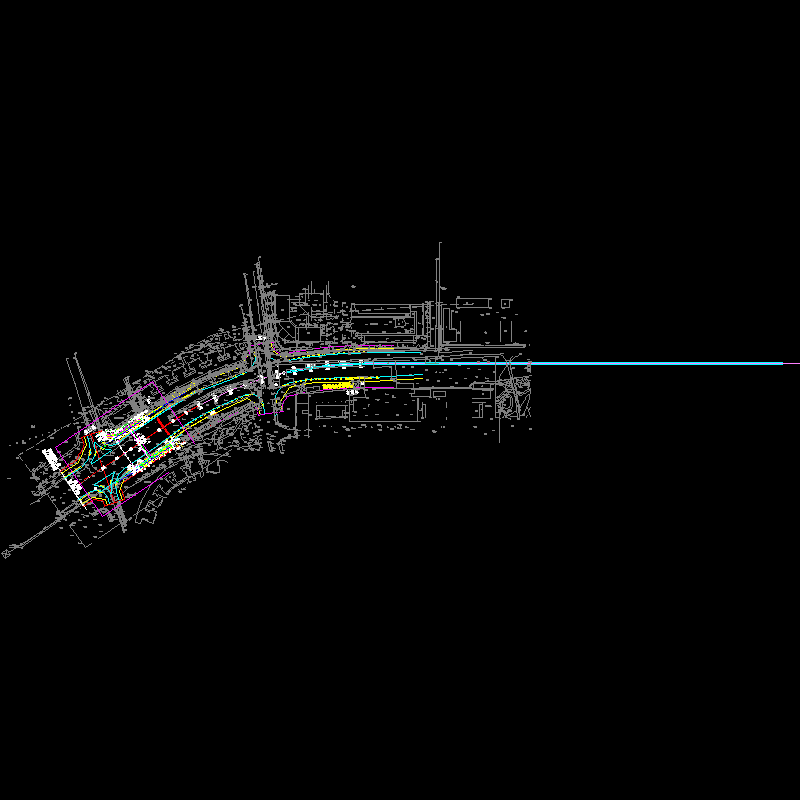

一、概述 　　本天桥是龙岗区XX路市政工程第一标段桥梁工程的一个子项，该桥位于桩号K0 053处，为减少施工期间对交通的影响，天桥采用钢结构型式。 　　四、结构设计要点 　　 1、桥型布置 　　本天桥主桥全长48米。自南向北跨径布置为：1.5米（悬臂） 22.5米 22.5米 1.5米（悬臂）。主桥两端各设两部梯道与人行道衔接。 　　 2、上部结构 　　 为节约钢材、减轻构件重量和造型美观，主桥钢梁采用薄壁闭合箱形截面连续梁，正交异性板桥面，梁高0.9米。材质采用Q345C钢，主梁工厂分二段制造，工地安装焊为一体。 　　 人行梯道梁为闭口箱形截面连续梁，梁高0.4米。材质采用Q235C钢，梯道梁工厂分三段制造，工地安装焊为一体。人、自行车梯道梁在工厂分四段制造，工地安装焊为一体。
