人行天桥钢结构CAD施工图纸

附件详情

深圳某人行天桥钢结构图纸
本次设计为：深圳某人行天桥钢结构图纸
主桥桥面总宽4.0m，栏杆均宽0.15m，桥面净宽3.8米，双向纵坡1.5%。两侧均设双侧梯道，梯道总宽为2.2m，净宽1.8m。根据需要梯道中间设休息平台。
基本风压为0.75KPa。
该资料包含：

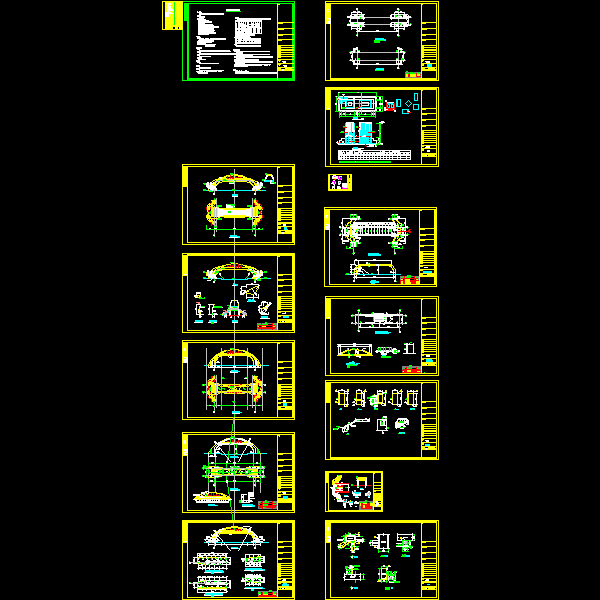

设计说明、桥定位图、桥立面图、桥屋面平面图、剖面图、侧面图、主体钢架图、桥面平面图、桥立面装饰图、桥平面装饰图、柱脚外围轮廓龙骨布置图、基础平面布置图、柱平面布置图、基础大样、柱脚大样、桥架大样、楼梯及桥架结构图、桥面结构平面布置图、桥天面结构 、楼梯节点详图、楼梯大样、节点详图共14张图纸。
