大学人行天桥CAD施工方案图纸设计(钢筋混凝土)

一、 设计概况    此桥为**大学新旧校区之间架立的人行天桥,这座人行天桥为钢箱梁π式钢架桥,为适应受力需求和满足美观要求,刚架梁的上、下轮廓线均采用二次抛物线型。   二、 技术标准    1、设计荷载:人群荷载4kN/m2,。    2、桥 宽:净3.5米    3、桥下净空:机动车道为6米。   四、设计要点    1、π式钢架为等截面闭合钢箱梁形式,用16Mn钢板焊接成型,加劲角钢和型钢用A3钢,钢架梁外露面焊接后应涂以银灰色油漆。    2、人行梯道为1:2坡道,梯道均为二跑,平台以下采用25#钢筋混凝土机构,平台以上为钢结构以减轻自重和便于安装,平台由宽度为60cm的25#钢筋混凝土墙支撑。    3、主桥基础为桩基础,梯道基础为扩大浅基础。    4、全桥灯柱以及栏杆均采用仿古式构造。   共有图纸14张

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

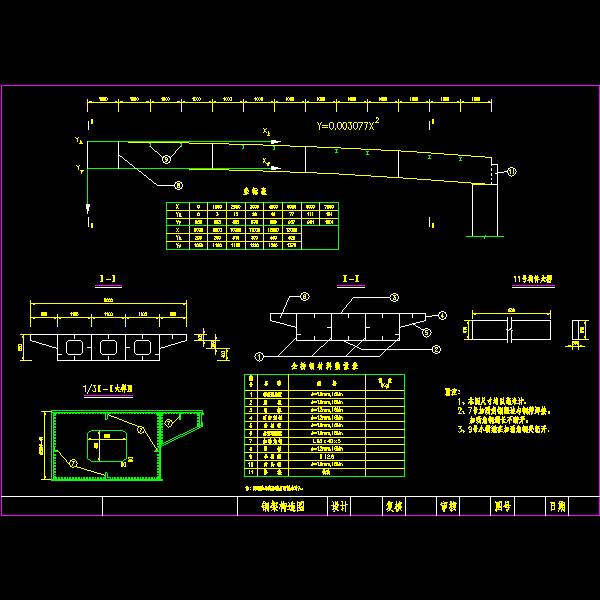

  • 04钢架构造图.dwg
    04钢架构造图.dwg
  • 00目录.dwg
    00目录.dwg
  • 05桥面铺装钢筋构造图.dwg
    05桥面铺装钢筋构造图.dwg

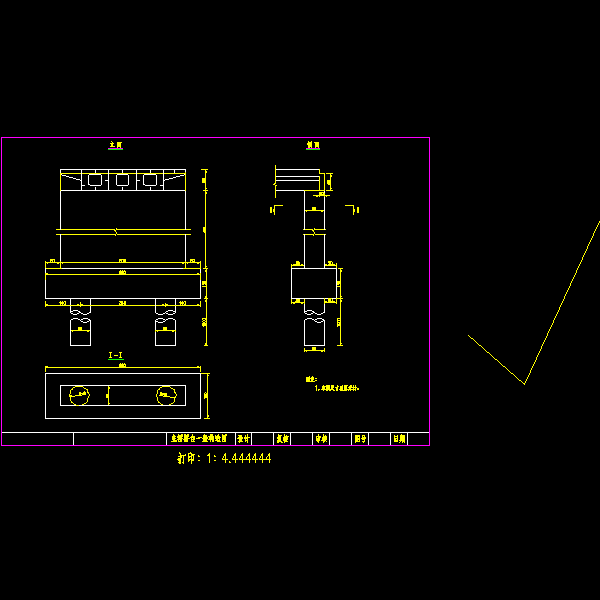

  • 06桥墩一般构造图.dwg
    06桥墩一般构造图.dwg
  • 07台身钢筋构造图.dwg
    07台身钢筋构造图.dwg
  • 08桥墩承台钢筋构造.dwg
    08桥墩承台钢筋构造.dwg
以上是部分截图,请下载附件后查看完整高清内容
