高速公路35米人行天桥CAD施工方案图纸设计27张(板式橡胶支座)

本桥上部结构采用下承式钢筋混凝土拱桥;下部墩、台结构均采用扩大基础,桥墩采用方形墩柱,桥台采用U型桥台。桥梁平面位于直线上,桥面横坡为双向2%,墩台采用平行布置。   桥梁位于竖曲线内,曲线要素:R=1000m,T=23.61m,E=0.28m,变坡点桩号为K0 260,高程为31.00m,桥梁纵坡i=2.8%。地基承载力桥台400kPa,桥墩380kPa。1、2号桥墩采用GJZ300×550×47mm板式橡胶支座,全桥共计4块;0、3号桥台采用GJZ200×350×35mm板式橡胶支座,全桥共计4块;0、3号桥台处设置D60伸缩缝。   ......   共27张图,编制于2007年。

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

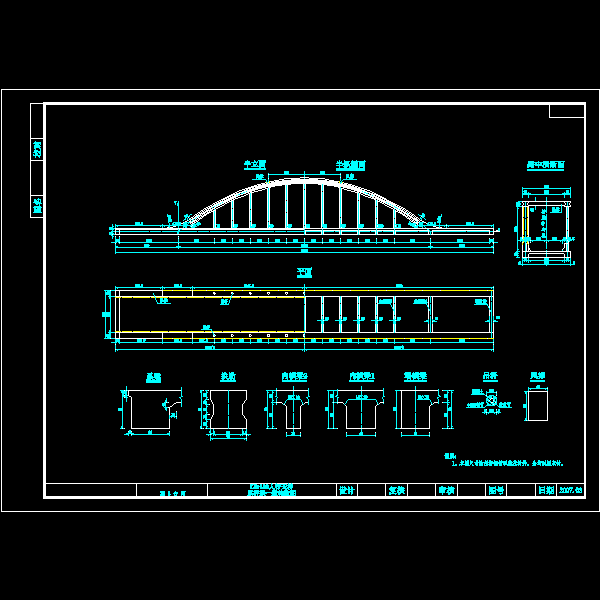

  • 高速公路35米人行天桥CAD施工方案图纸设计27张(板式橡胶支座) - 1
    第 1 张图

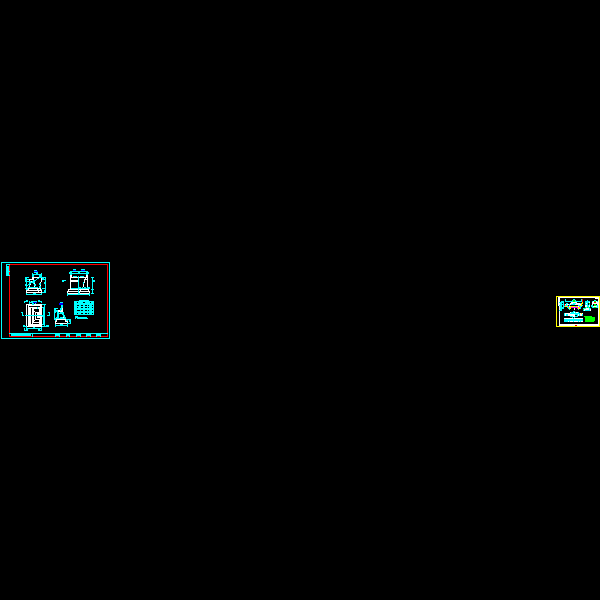

  • 高速公路35米人行天桥CAD施工方案图纸设计27张(板式橡胶支座) - 2
    第 2 张图

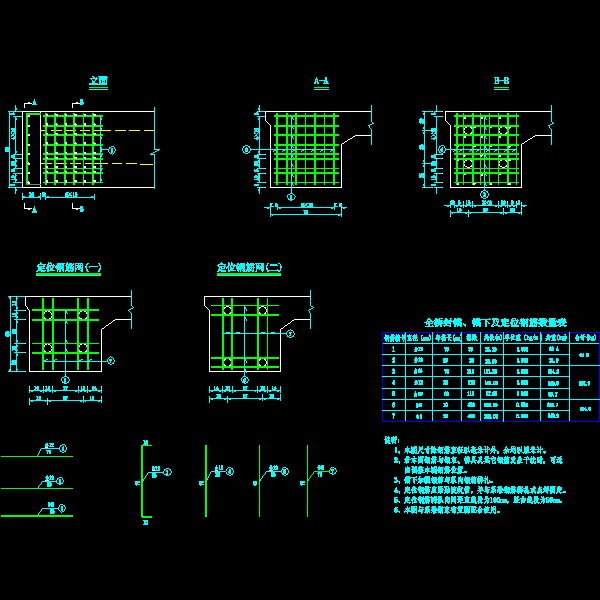

  • 高速公路35米人行天桥CAD施工方案图纸设计27张(板式橡胶支座) - 3
    第 3 张图

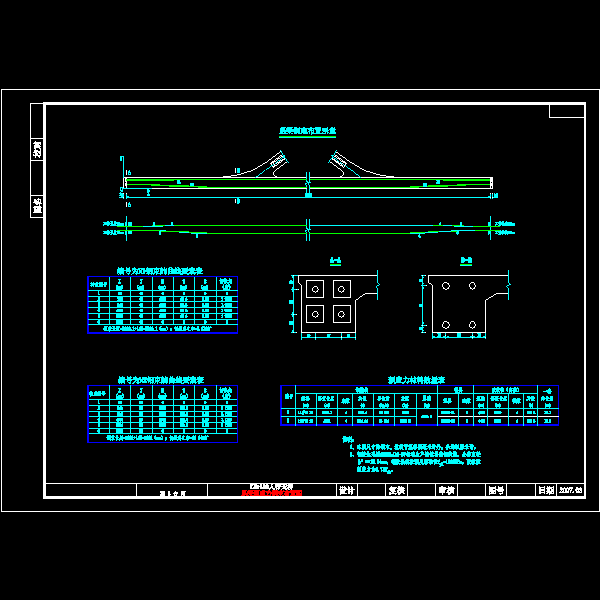

  • 高速公路35米人行天桥CAD施工方案图纸设计27张(板式橡胶支座) - 4
