公路人行天桥支座布置节点CAD详图纸设计

附件详情

2.1 概述
本桥位于x市x大道与x路相交丁字路口。本桥跨度采用2跨布置:24m 17.5m 3m(悬臂)。主桥总长44.5m,桥面全宽6m。桥型呈“L”型布置,在主桥两侧分别设置全宽6m的缓梯道,缓梯道全长约45m,均布置于既有绿化带中。
3.3.主要设计技术标准
1)设计荷载:
人群荷载——5KN/平方米。
栏杆推力——2.5KN/平方米。
风荷载 ——1.0KN/平方米。
2)抗震设防烈度为7度;
设计基本地震加速度为0.10g;
设计地震分组为第三组;
设计特征周期为0.45s;
场地类别为Ⅱ类;
3)净空:桥下为机动车道或机非混行车道时,最小净高为5m;
桥下为非机动车道时,最小净高为3.5m;
桥下为人行道时,最小净高为2.5m;
4)坡度:自行车推行缓梯道坡度为1/6。
5)桥梁纵坡:双向1%。
6)桥面横坡:双向1%


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

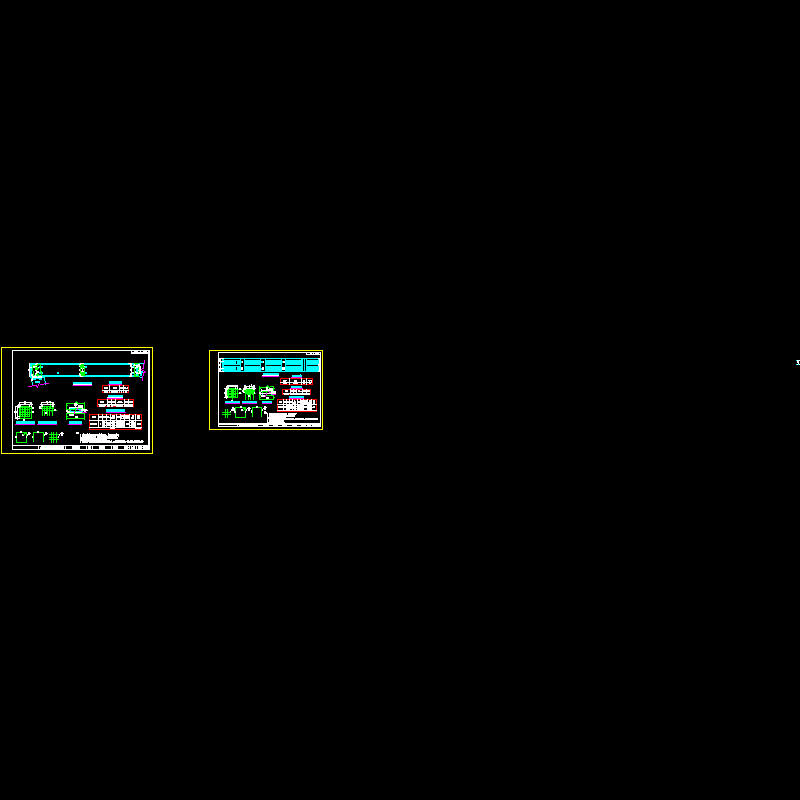

  • 公路人行天桥支座布置节点CAD详图纸设计 - 1
