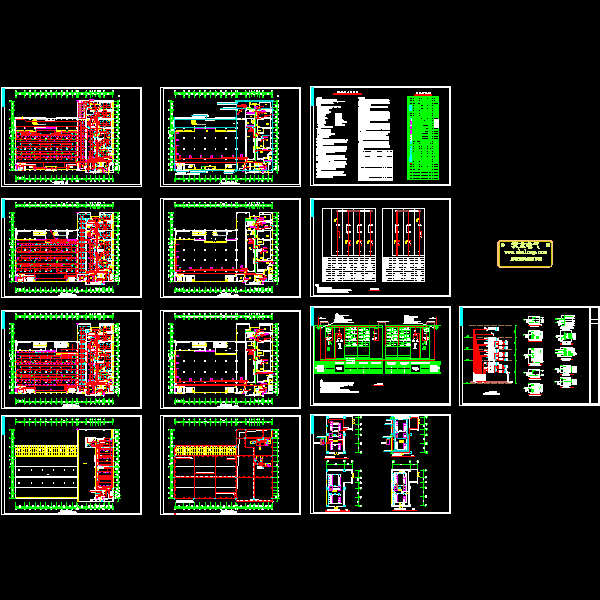

3层大学食堂电气CAD施工图纸(钢筋混凝土结构)

附件详情

本食堂为矩形组合体体，为四层框架结构，总建筑面积12700多平方米，主体高度19.35米。一至三层均为餐厅及操作间组合,四层为局部办公用房。底层设有10/0.4kv变电所一座，并留有配电竖井。
该项目设计包括建筑物内的以下电气系统：1、~10/0.4KV变电所及变配电系统；2、~380/220V动力、照明、送排风系统配电；3、建筑物防雷、接地与安全保护系统。
