4层框架结构坡屋面大学食堂结施施工图纸

搜索更多资源
  • 建筑类别：餐饮
  • 建筑高度类型：多层建筑
  • 建筑地上层数：4层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：桩基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：8度抗震
  • 风压：0.30kN/平方米
  • 参考图纸：11张
  • 设计年代：近代
概述：该资料位于云南省，是医药专科院校食堂建设项目，坡屋面，整体呈矩形。位于高烈度区，基础采用先张法预应力管桩。

附件内含：结构设计总说明、基础平面布置图、柱平面布置图、地梁平法施工图、地上各层梁平法施工图、各层板平法施工图、楼梯结构详图等，dwg格式，共计图纸11张。

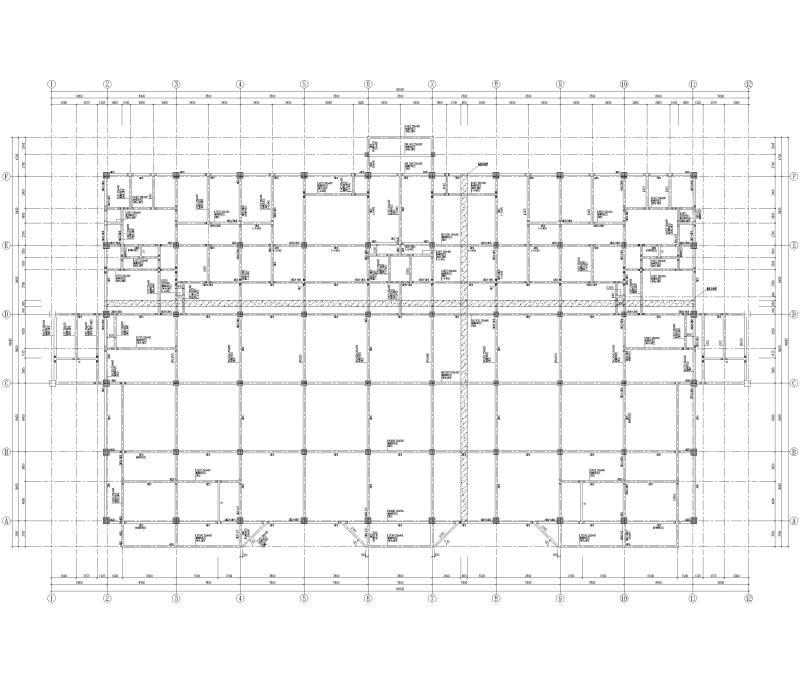

地梁平法施工图

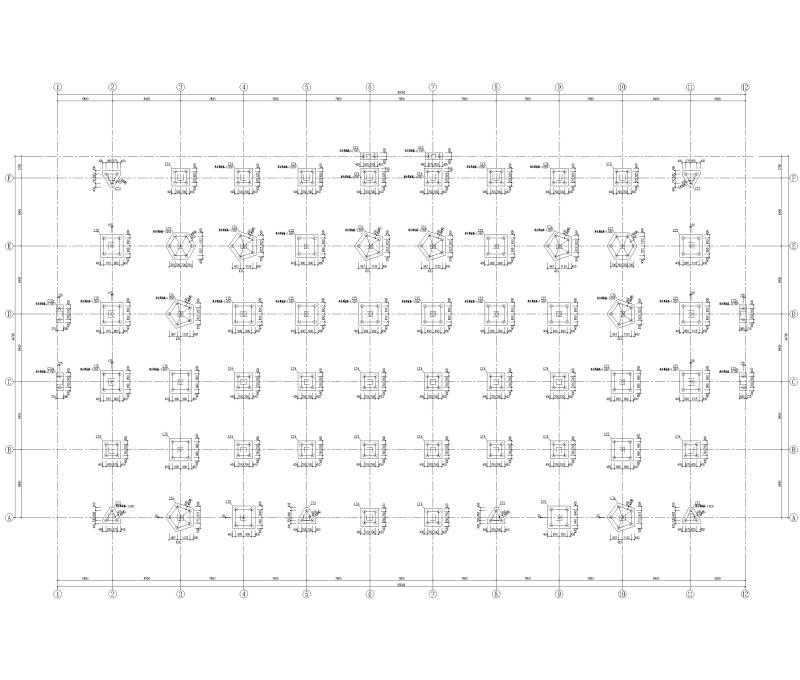

基础平面布置图

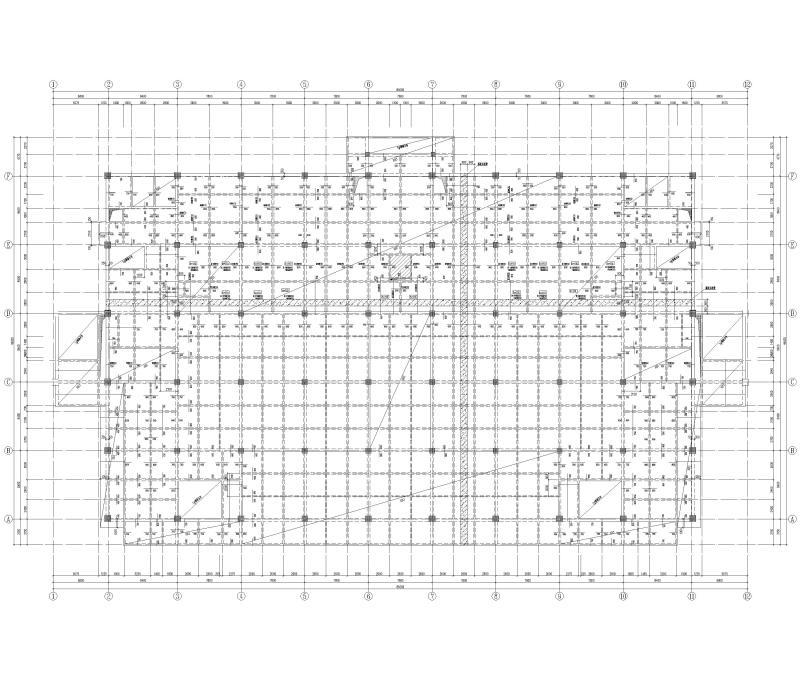

板平法施工图

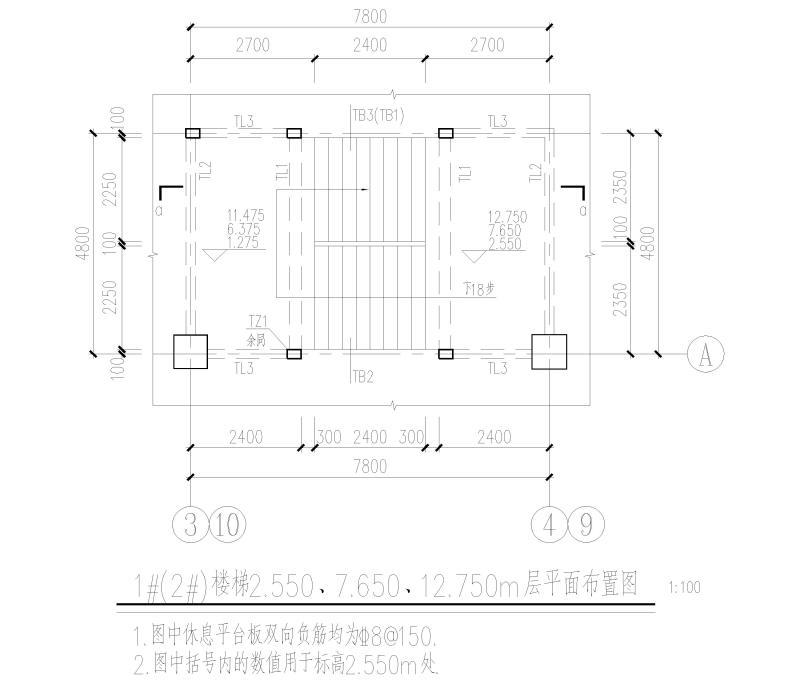

楼梯平面布置图

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 大学食堂坡屋面施工图 - 1
    大学食堂坡屋面施工图 - 1
  • 大学食堂坡屋面施工图 - 2
    大学食堂坡屋面施工图 - 2
  • 大学食堂坡屋面施工图 - 3
    大学食堂坡屋面施工图 - 3
  • 大学食堂坡屋面施工图 - 4
    大学食堂坡屋面施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
