局部4层框架食堂结构施工图纸(坡屋面)

附件详情

建筑设计结构形式为现浇钢筋混凝土框架，总体三层，局部四层,屋面最低点标高为12.600m,屋面为不上人屋面。基础为柱下现浇钢筋混凝土条形基础。
该资料包含：

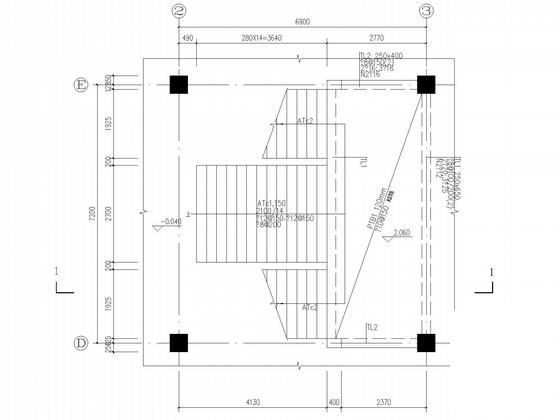

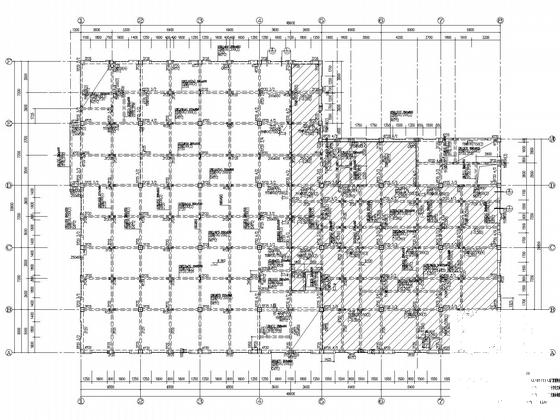

结构设计总说明、基础梁平法施工图、构造柱及地圈梁布置图、柱平法施工图、坡屋面柱平法施工图、坡屋面~电梯间屋面柱平法施工图、坡屋面~电梯间屋面梁板结构施工图、板结构施工图、屋面板结构施工图、梁平法施工图、屋面梁平法施工图、楼梯 节点详图 共18张图纸。
