4层框架10号住宅楼结构施工图纸（坡屋面）
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：条形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 设计年代：近代
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
附件详情
该资料包含：
结构设计说明
、基础平面图、基础详图、楼面板结构及底层柱结构配筋图、楼面梁结构配筋图、坡屋面梁板结构配筋图、雨斜板相交处配筋详图、屋脊配筋详图、楼梯2冲楼顶结构配筋图、檐口详图、现浇楼梯整体配筋图等共11张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

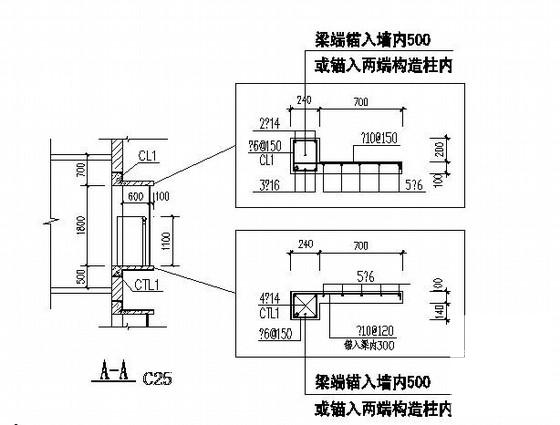

坡屋面结构图纸 - 1 -

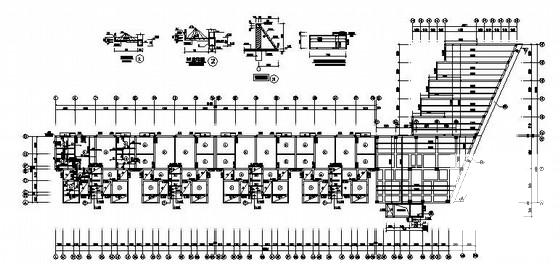

坡屋面结构图纸 - 2 -

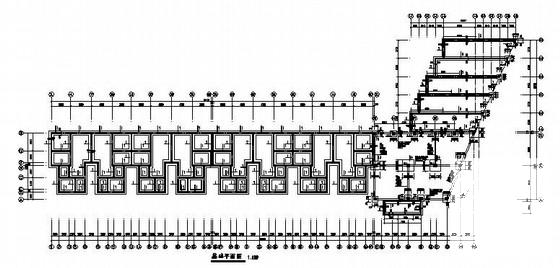

坡屋面结构图纸 - 3 -

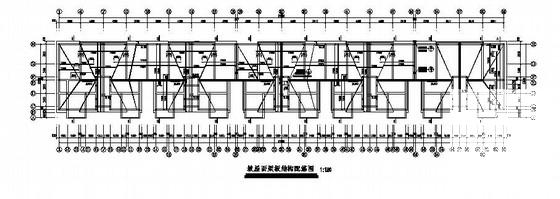

坡屋面结构图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-03
- 评论次数：0
- 浏览次数：0
- 文件大小：1.35 MB
- 收藏次数：0
-
文件名称：
附件-995887706585095507596.rar
