上5层框架结构住宅楼CAD施工图纸（8号，坡屋面架空层）
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：条形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 参考图纸：10张
- 设计年代：近代
附件详情
图纸为五层框架结构小区8号住宅楼
结构施工图
（坡屋面），主要包括：
结构设计说明

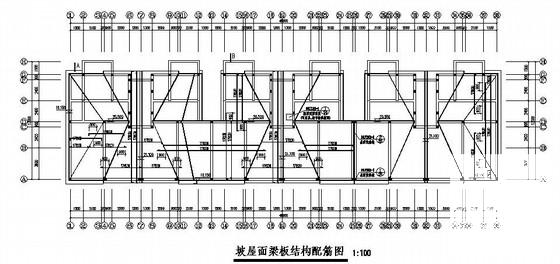

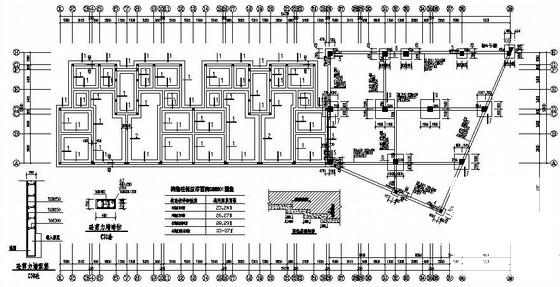

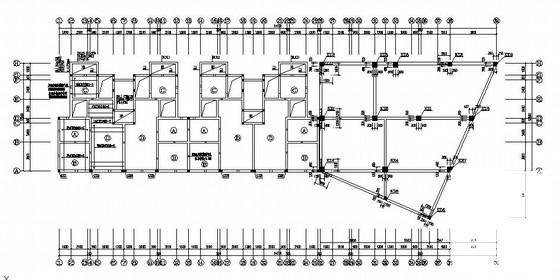

、板.墙.梁.柱构造配筋详图、梁平法标注说明、基础平面图、基础详图、架空层梁板及底层柱结构配筋图、坡屋面梁板结构配筋图、
楼梯详图

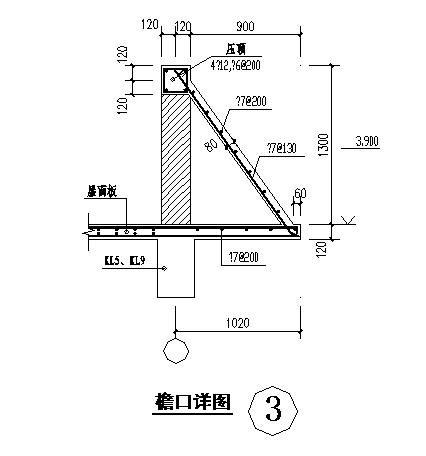

、雨蓬详图、檐口详图、雨斜板相交处配筋详图、屋脊配筋详图、凸窗详图扥共10张。
