6层带阁楼坡屋面异形柱框架结构住宅楼CAD施工图纸

• 建筑类别：住宅

• 建筑高度类型：多层建筑

• 建筑地上层数：6层

• 建筑地下层数：1层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑设计结构形式：钢筋混凝土结构

• 钢筋混凝土结构：框架

• 基础形式 ：混凝土基础,独立基础

• 结构安全等级：二级

• 抗震设防烈度：7度抗震

• 风压：0.4kN/平方米

• 雪压：0.4kN/平方米

• 地下室功能：车库

• 参考图纸：29张


6层带阁楼坡屋面异形柱框架结构住宅楼建筑结构施工图

项目概要：

1. 该项目为月季花园小区C1号住宅楼,该工程位于月季花园小区内.该项目总建筑面积4145平方米.建筑高度为18.30米.2. 该项目耐火等级为二级,屋面防水等级为 3级,建筑使用年限50年.3. 该项目为六层异型柱框架结构,抗震设防烈度为7度.

图纸简介：

6层带阁楼坡屋面异形柱框架结构住宅楼建筑结构施工图，包括了五层梁配筋平面图、六层梁配筋平面图、阁楼层梁配筋平面图、坡屋面梁配筋平面图、地下室底板结构平面图、柱平法施工图、基础结构平面图等，共29张，图纸齐全，可供参考。

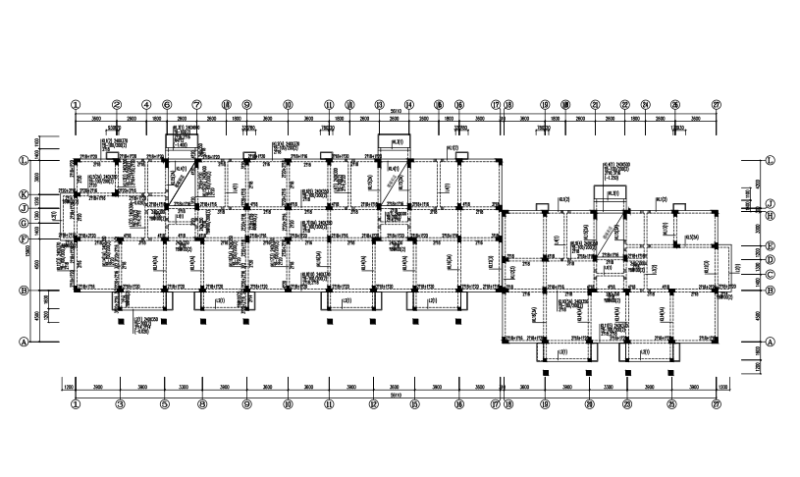

阁楼结构平面图

梁平法施工图

建筑立面图

三层建筑立面图

楼梯结构详图
