6层带阁楼住宅异形柱框架结构施工方案图纸CAD
-
建筑类别：住宅
-
建筑高度：多层建筑
-
地上层数：6层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
抗震设防烈度：抗震不设防
-
风压：0.55kN/平方米
-
雪压：0.3kN/平方米
该资料为六层带阁楼住宅异形柱框架结构施工图。
该项目项目用途为住宅，采用桩基础，屋面为坡屋顶。
图纸说明详细，结构图纸完整，各个节点大样清晰。
三~六层板配筋结构平面图
阁搂层板配筋结构平面图
二层梁配筋结构平面图
框架柱定位结构平面图
基础布置图
屋面梁配筋图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

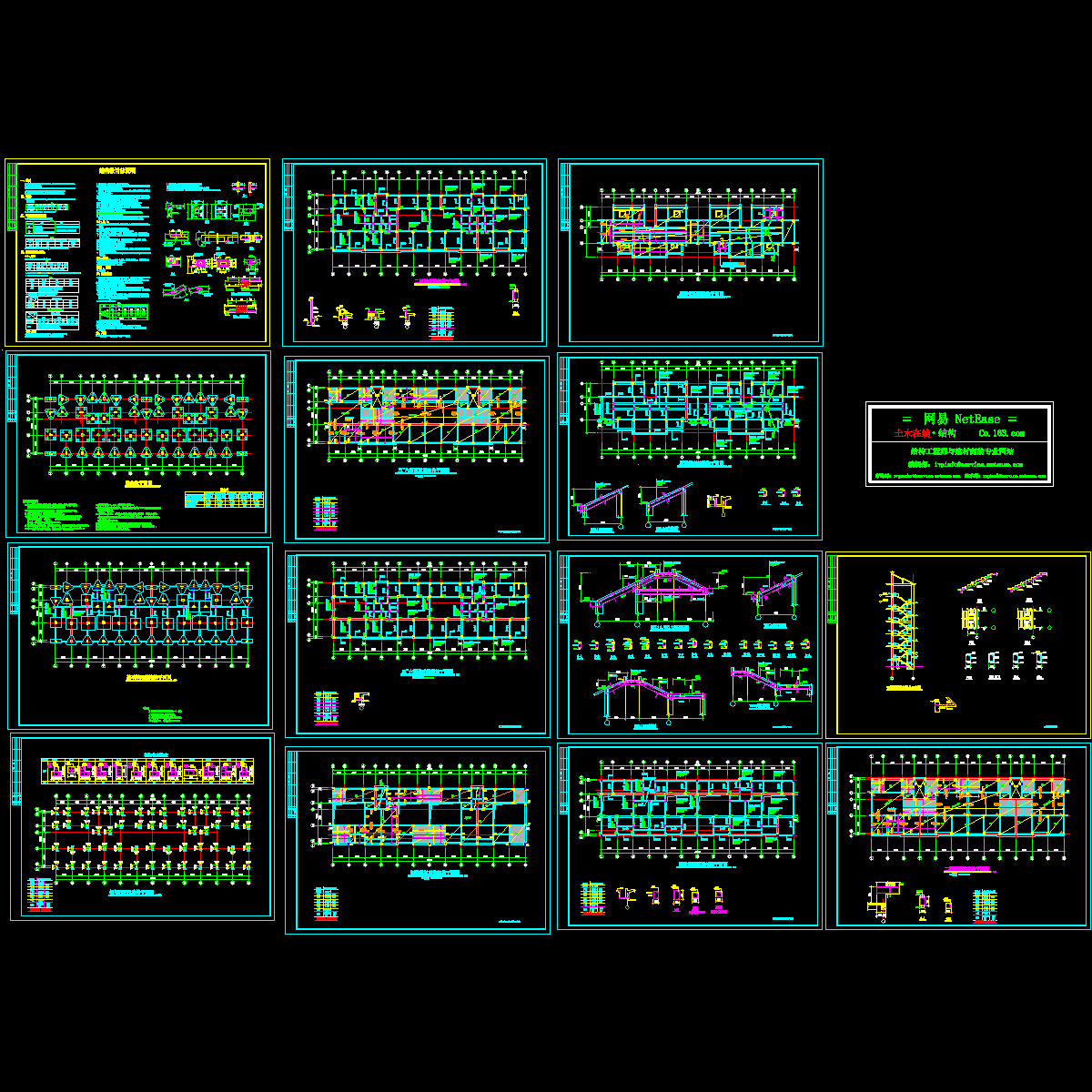

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：1.74 MB
- 收藏次数：0
-
文件名称：
附件-995986597759077659.dwg
