等截面钢筋混凝土连续梁式人行天桥CAD大样图
-
设计年代：近代
-
使用性：人行桥
-
行车道位置：上承式桥
-
承重构件受力情况：梁桥
-
材料类型：钢筋砼桥
该资料为
等截面钢筋混凝土连续梁式人行天桥图纸
本合同段连续梁式人行天桥采用2×20米等截面钢筋混凝土连续箱梁，采用单箱单室截面，箱梁顶板厚20厘米，底板厚15厘米，桥墩支座附近底板逐渐加厚至20厘米，腹板为等厚截面，厚15厘米。桥面纵坡、横坡由箱梁搭架现浇形成。下部为钢筋混凝土单柱圆形墩，直径80厘米，石砌U行桥台，所用石料不得低于30号。
······
人行天桥防落网构造图
天桥纵断面图
桥面铺装
泄水管位置图
铺装截面图
镀锌铁皮挖孔大样图
以下是附件的其中一部分截图，共10张，您也可以 搜索 更多您想要的资源
-
65475平面.dwg -
65475立面.dwg -

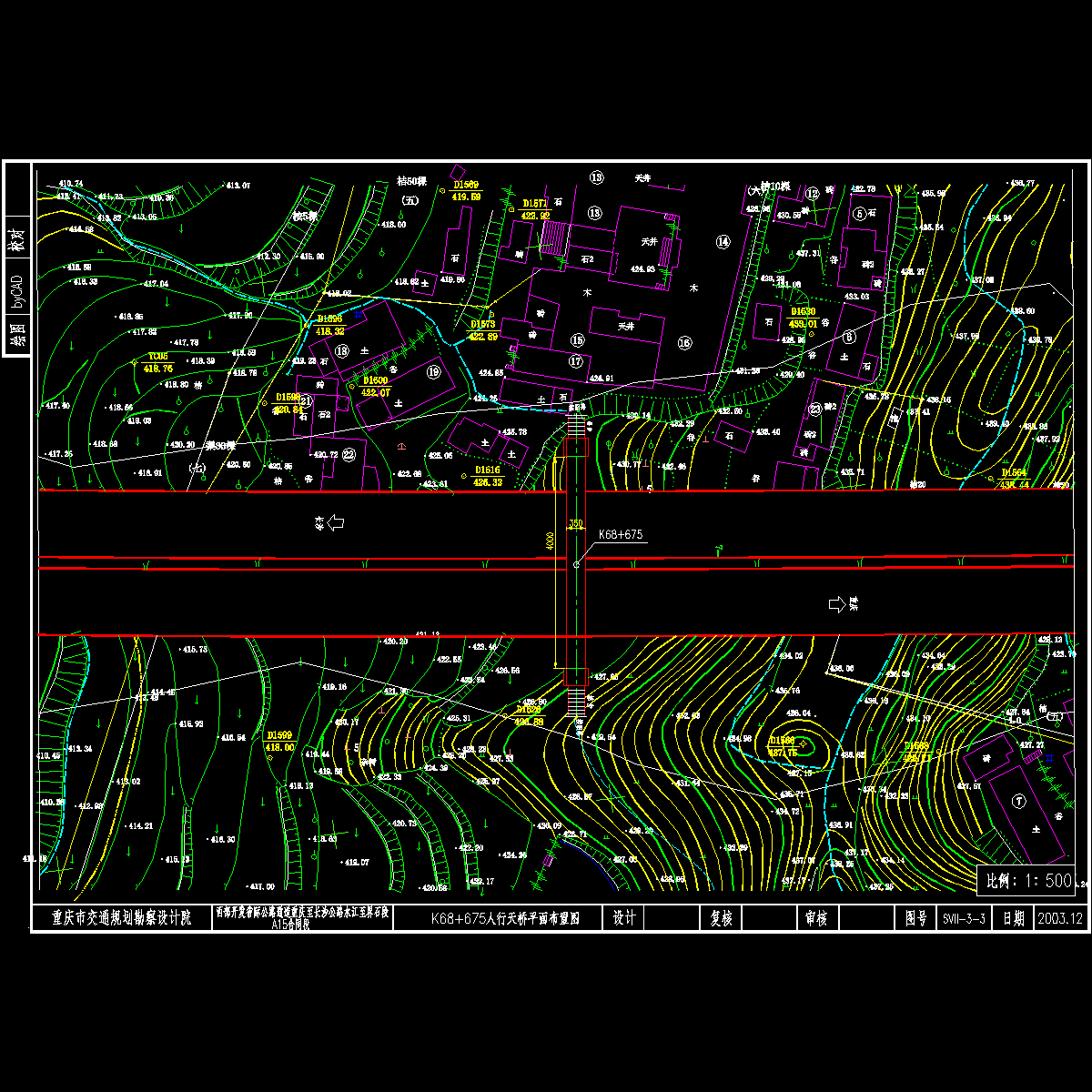

68675平面.dwg -
68675立面.dwg -

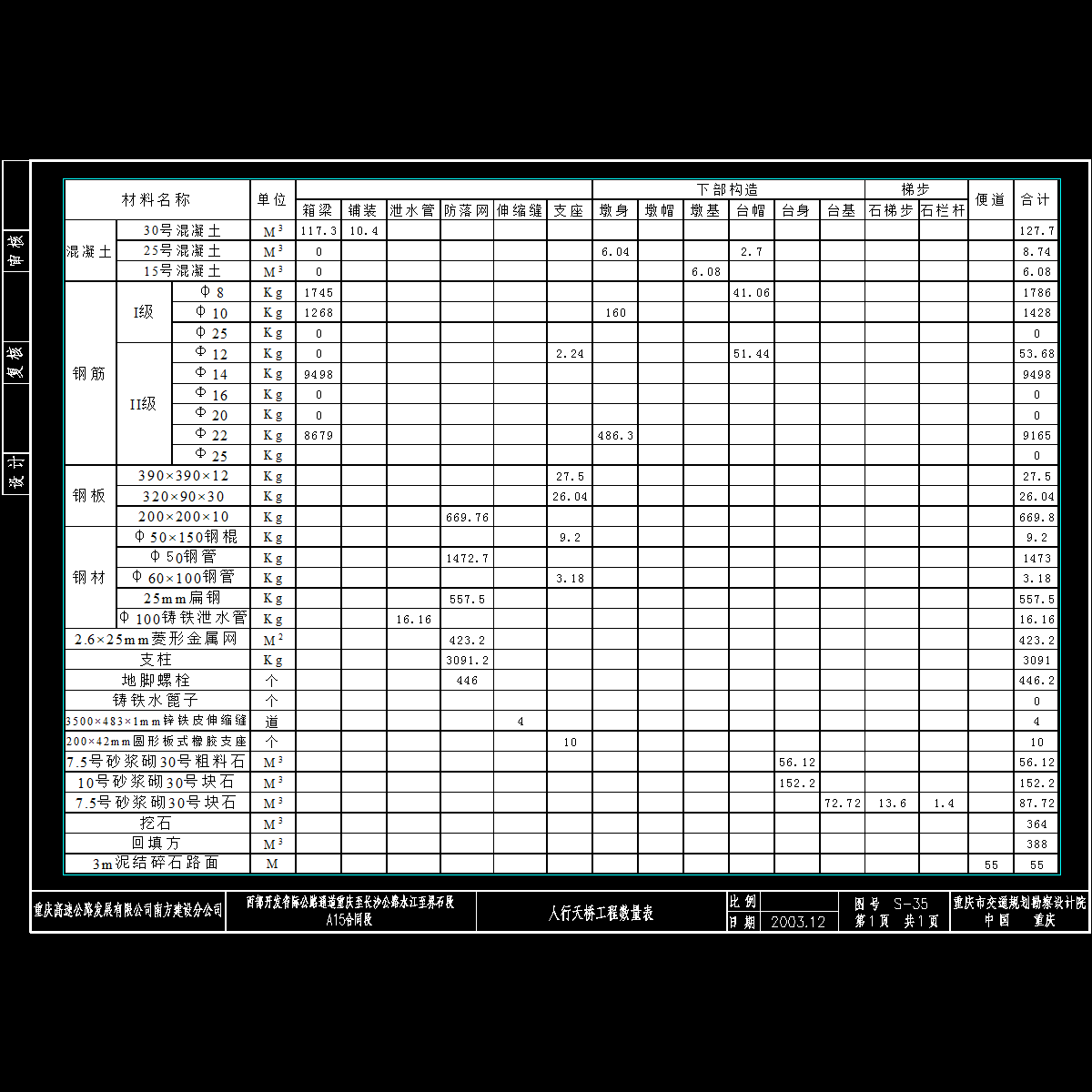

a15段人行天桥数量表.dwg -
临时工程表.dwg -
主箱一般构造图一.dwg
-
伸缩缝及支座构造.dwg
-
桥台设计图.dwg
-
桥墩设计图（二）.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：1.92 MB
- 收藏次数：0
-
文件名称：
附件-995978587898508855.zip
