60＋2x100＋60m变截面预应力刚构-连续梁及等截面连续箱梁桥设计CAD大样图211张

资料简介
赚取积分

位置：湖南
设计年代：近代
使用性：公路桥
跨径大小和多跨总长：60,100,25.7,23.5m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

设计说明

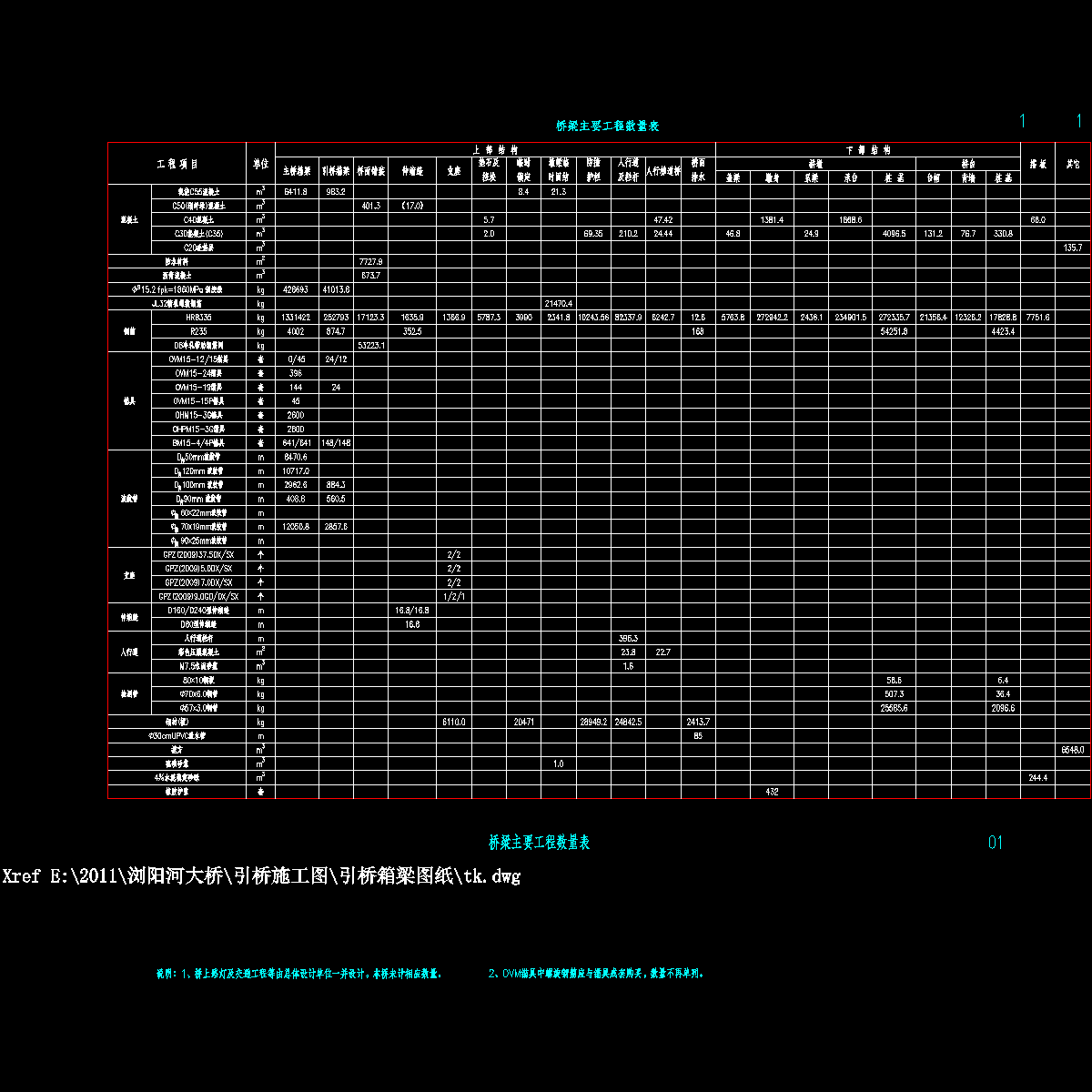

桥梁主要工程数量表
桥位平面图

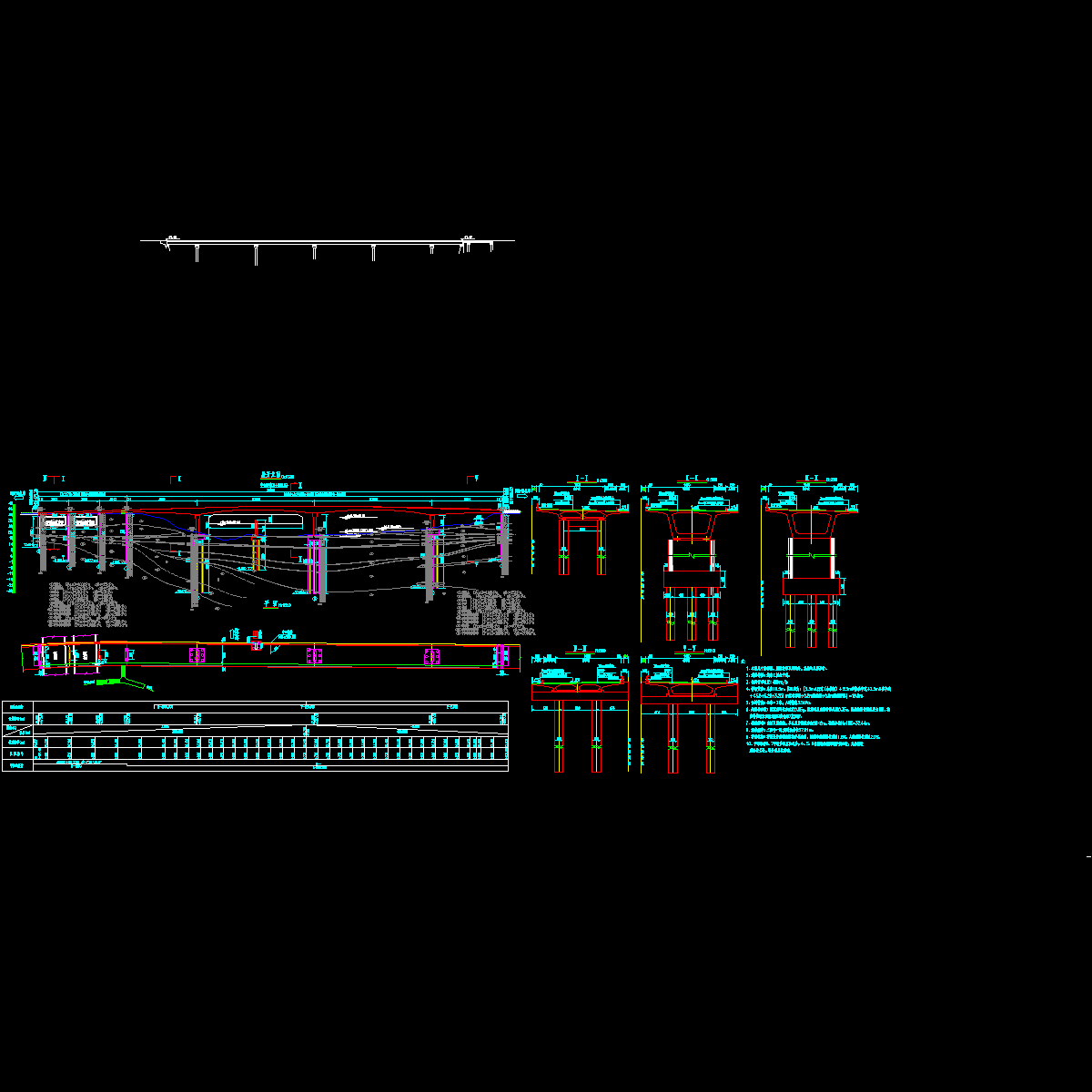

桥型布置图
引桥箱梁一般构造图
引桥箱梁纵向预应力钢束构造图
引桥箱梁横向预应力钢束构造图
引桥箱梁中横梁预应力钢束构造图
引桥箱梁普通钢筋构造图
引桥箱梁端横梁钢筋构造图（一）
引桥箱梁端横梁钢筋构造图（二）
引桥箱梁中横梁钢筋构造图
引桥箱梁跨中横隔板钢筋构造图
引桥箱梁梁端悬臂加厚段钢筋构造图
引桥箱梁锚下加强、预应力束定位钢筋及拉筋布置图
主桥箱梁一般构造图
主桥箱梁纵向预应力钢束总体布置图
主桥箱梁纵向预应力钢束大样图
主桥箱梁纵向预应力钢束明细表
主桥箱梁纵向预应力钢束横断面布置图
主桥箱梁中横梁预应力钢束构造图
主桥箱梁竖向预应力钢束构造图
主桥箱梁横向预应力钢束构造图
主桥箱梁0#段普通钢筋构造图
主桥箱梁1、1＇#段普通钢筋构造图
主桥箱梁2、2＇#段普通钢筋构造图
主桥箱梁3、3＇#段普通钢筋构造图
主桥箱梁4、4＇#段普通钢筋构造图
主桥箱梁5、5＇#段普通钢筋构造图
主桥箱梁6、6＇#段普通钢筋构造图
主桥箱梁7、7＇#段普通钢筋构造图
主桥箱梁8、8＇#段普通钢筋构造图
主桥箱梁9、9＇#段普通钢筋构造图
主桥箱梁10、10＇#段普通钢筋构造图
主桥箱梁11、11＇#段普通钢筋构造图
主桥箱梁12、12＇#段普通钢筋构造图
主桥箱梁合龙段普通钢筋构造图
主桥箱梁边跨现浇段普通钢筋构造图
主桥箱梁端横梁普通钢筋构造图
主桥箱梁中横梁普通钢筋构造图
主桥箱梁跨中横隔板普通钢筋构造图
主桥箱梁梁端悬臂加厚段钢筋构造图
主桥箱梁齿板一般构造图
主桥箱梁齿板普通钢筋构造图
主桥箱梁槽口一般构造图
主桥箱梁槽口封锚钢筋图
主桥箱梁锚下加强、预应力束定位钢筋及防崩钢筋构造图
主桥箱梁合龙段临时锁定结构图
箱梁施工流程示意图
主桥箱梁纵向预应力钢束张拉阶段顺序表
桩位坐标图
0＃桥台一般构造图
7＃桥台一般构造图
桥台盖梁钢筋构造图
桥台背墙钢筋构造图
桥台桩基础钢筋构造图
1、2＃桥墩一般构造图
3＃桥墩一般构造图
4、6＃桥墩一般构造图
5＃桥墩一般构造图
1、2＃桥墩墩身、桩基钢筋构造图
1、2＃桥墩系梁钢筋构造图
3＃桥墩、桩基钢筋构造图
3＃桥墩盖梁钢筋构造图
4、6＃桥墩墩身钢筋构造图
5＃桥墩墩身钢筋构造图
4、5、6＃桥墩承台钢筋构造图
4、5、6＃桥墩桩基钢筋构造图
防撞墩一般构造图
防撞墩墩身钢筋构造图
防撞墩承台钢筋构造图
防撞墩桩基钢筋构造图
支座垫石及挡块钢筋构造图
主桥箱梁墩梁临时固结构造图
桥面铺装及现浇调平层钢筋构造图
人行道板及支墩构造图
人行栏杆一般构造图
锚具一般构造图
桥面排水构造图
支座平面布置示意图
支座构造图
D80型伸缩缝一般构造图
D160型伸缩缝一般构造图
D240型伸缩缝一般构造图
桥台搭板一般构造图
桥台搭板钢筋构造图
桩基超声波检测管布置图
人行楼梯一般构造图
人行梯道梁钢筋构造图
人行梯道桥墩及桩基钢筋图
人行梯道枕梁钢筋图
人行梯道栏杆设计图
防撞护栏钢筋构造图
工程地质平面图
工程地质纵断面图

附件详情

设计依据：《公路桥涵施工技术规范》（JTG/T F50-近代）
大桥城市Ⅰ级主干道标准设计，计算行车速度60km/h，路幅宽大桥南标准段21.5m，大桥北标准段19.5m。拟建大桥桥梁宽19.5m，全桥长396.3m。拟建桥梁主桥采用（60＋100＋100＋60）m变截面预应力混凝土刚构-连续梁，引桥采用（25.7＋25.7＋23.5）m等截面连续箱梁。桥梁宽度：总宽19.5m，其组成为： 0.5m防撞护栏＋0.5m路缘带＋（3.25＋3.25＋3.5）m机动车道＋3.5m公交车道＋ 2.5m非机动车道＋2.5m人行道（含栏杆） =19.5m。设计荷载：公路－Ⅰ级，人群荷载3.5kPa。主桥桥墩采用群桩基础，圆端形墩身，引桥桥墩采用柱式墩身，桩基础，桥台采用桩柱式桥台。桥梁设计高程为道路左侧行车道边缘处高程。桥梁车行道横坡采用1.5%单面坡，人行道横坡采用2.0%。主桥采用挂篮悬浇连续箱梁。引桥满堂支架现浇的施工方案。主桥箱梁竖向预应力采用钢绞线二次张拉。主、引桥箱梁采用塑料波纹管、真空辅助压浆工艺，确保压浆质量。箱梁采用单箱单室斜腹板截面；箱梁顶宽19.5m，斜腹板采用1：4倾角，底板在主墩顶宽度为7.95m，在跨中及边跨现浇段为9.60m，箱梁顶板厚30cm，底板从跨中32cm渐变至支点100cm厚。腹板厚度通过直线段两次过渡由70cm～85cm、85cm～100cm。底板顶自跨中至箱梁根部按二次抛物线过渡。桩基采用筑岛围堰方案。箱梁墩顶0号块采用在桥墩和承台托（支）架上立模浇筑施工。施工合龙段时利用悬臂挂篮作为合龙施工平台。
……
主要材料：混凝土C30、C40、C50、C55。设计采用了R235及HRB335两种钢筋。预应力钢绞线采用270级公称直径Φs15.2mm低松驰预应力钢绞线。采用低碳钢（Q235钢），预应力管道采用塑料波纹管，波纹管的真空度应达到并维持在负压0.08MPa。桥面铺装采用10cm沥青砼铺装，即4cm厚细粒式沥青混凝土（AC-13C）＋6cm厚中粒式沥青混凝土（AC-16C），并设置AMP-LM二阶反应型防水粘结层。分别采用D80、D160、D240型模数式伸缩缝。
……
共计211张，设计于近代年

引桥箱梁横向预应力钢束构造图

预应力束定位钢筋及拉筋布置图

主桥箱梁合龙段普通钢筋构造图

主桥箱梁边跨现浇段普通钢筋构造图

主桥箱梁合龙段临时锁定结构图

防撞墩墩身钢筋构造图

桥墩墩身钢筋构造图

人行楼梯一般构造图

主桥箱梁竖向预应力钢束构造图

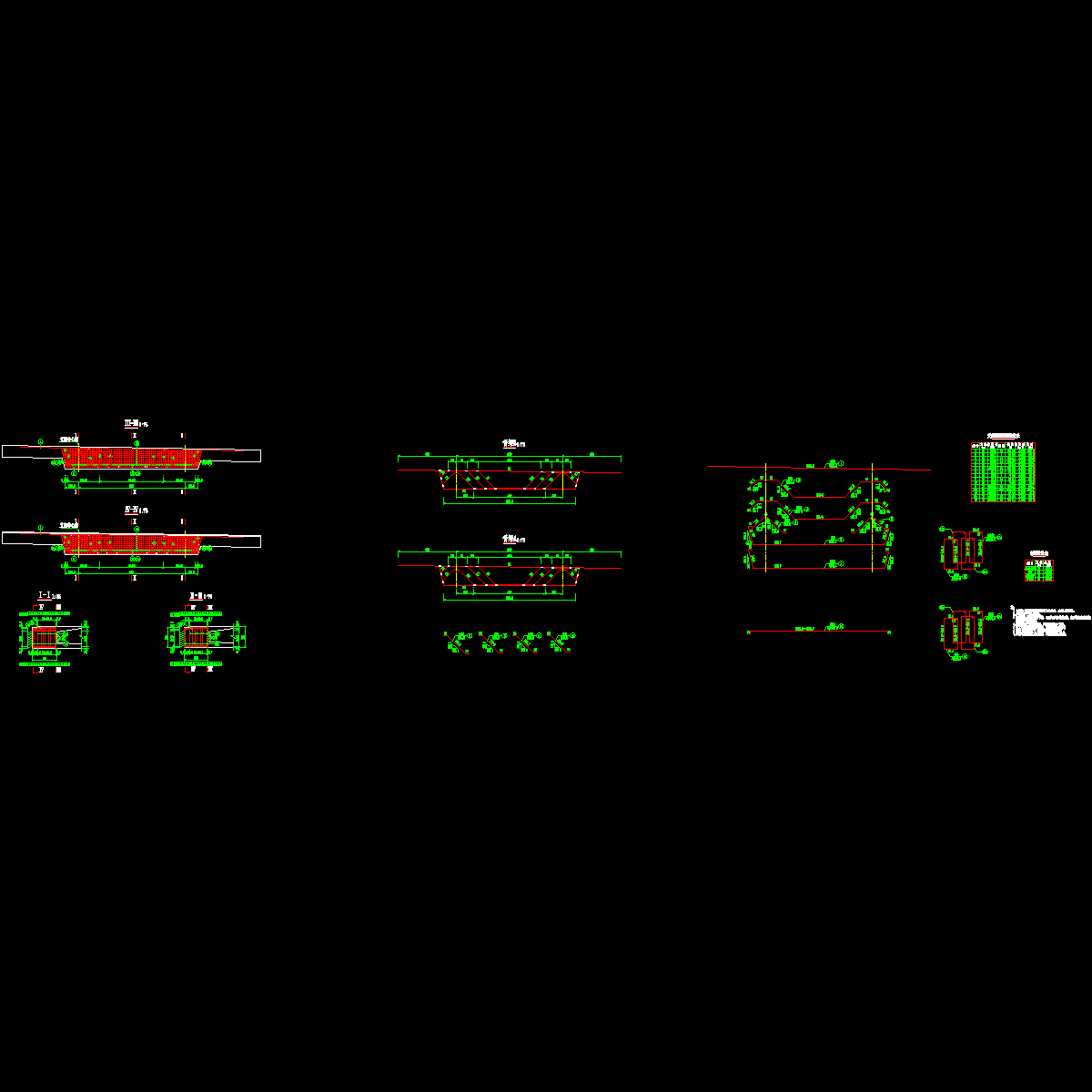

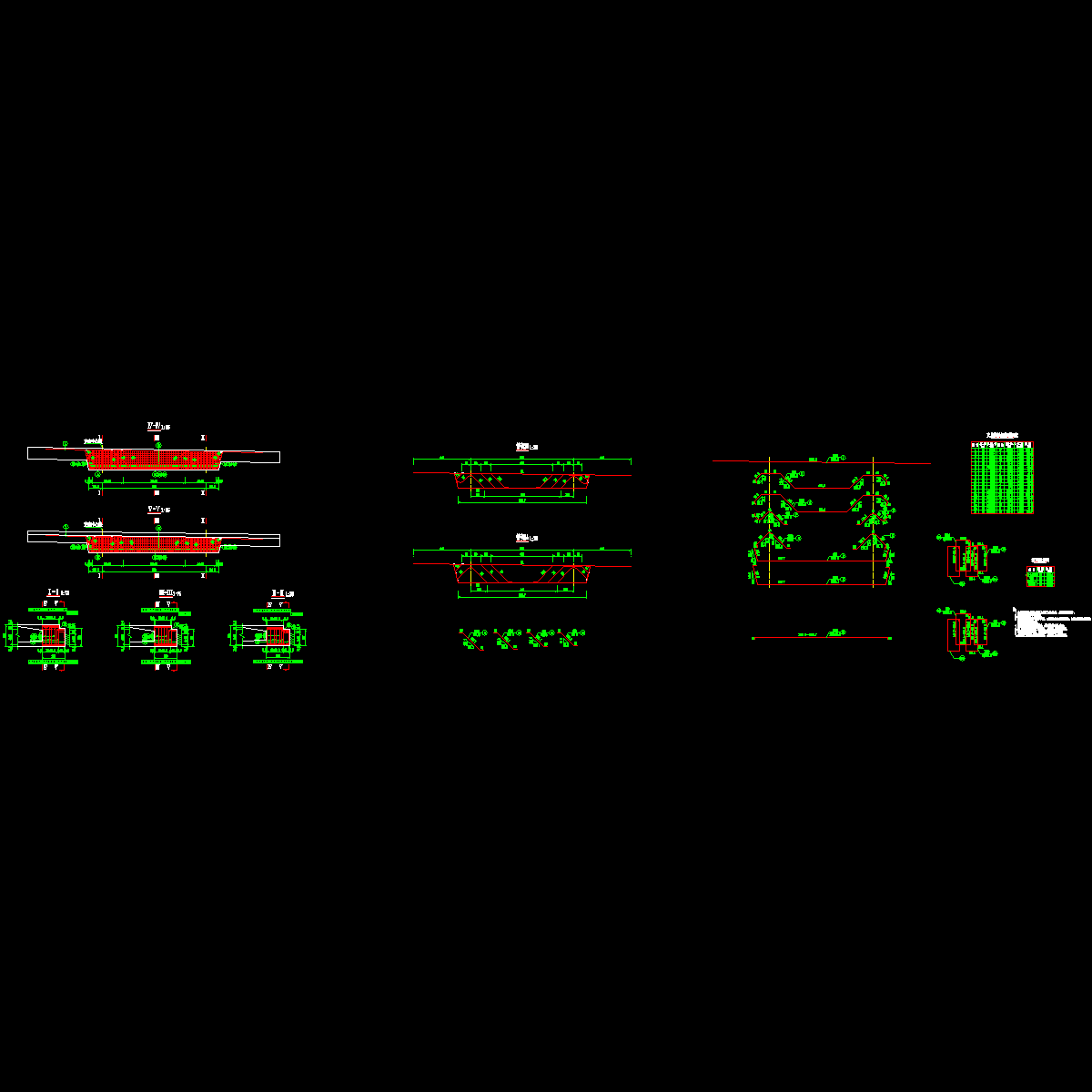

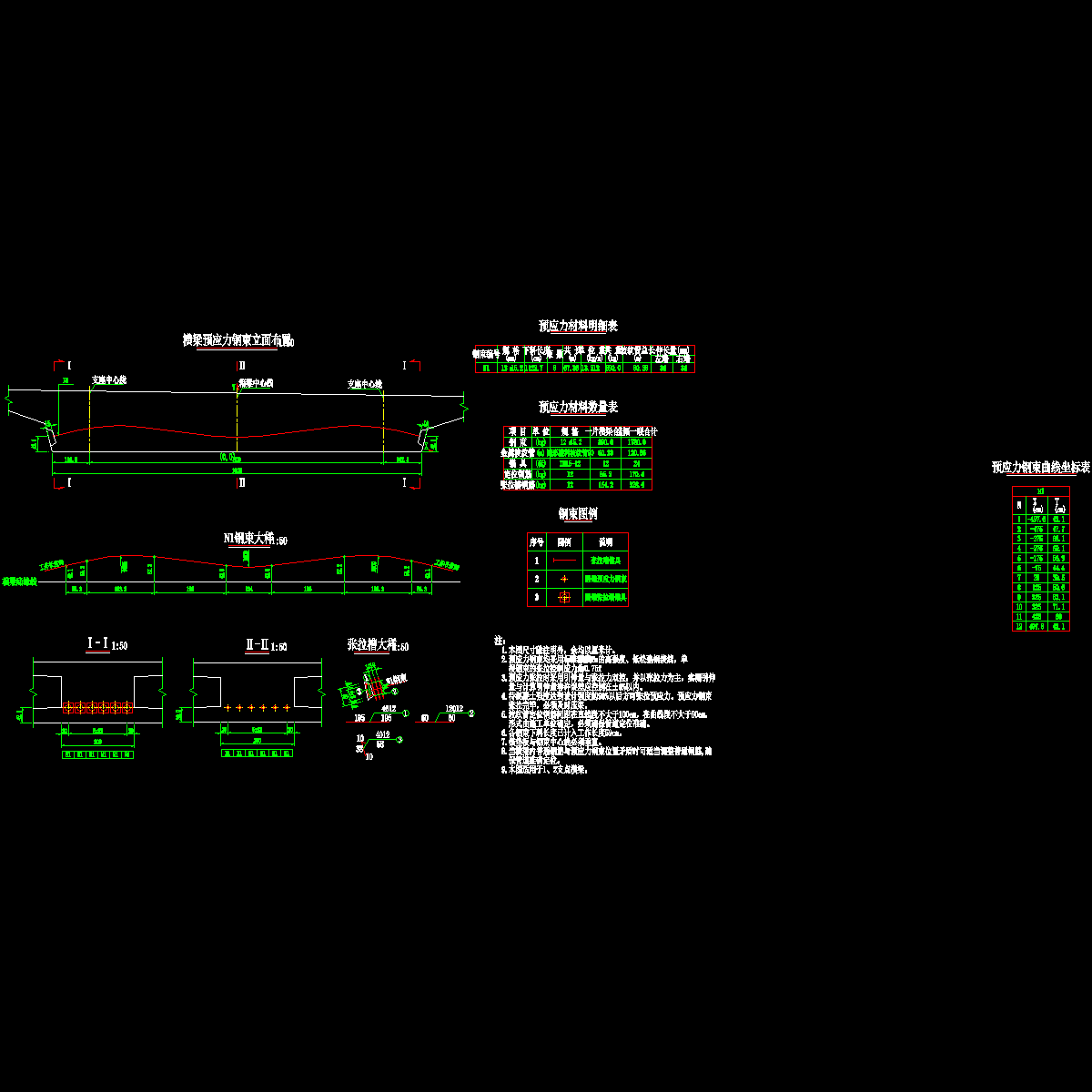

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
