488545m变截面连续梁桥CAD施工图纸.dwg

1、道路等级: 城市快速路,兼有主干道功能。   2、设计菏载: 汽车荷载:城-A级。    验算: 汽车-超20级, 挂车-120级。   人群荷载:按CJJ77-98规范公式计算。   3、设计车速:主线80km/h。   4、车道数:双向六车道;   5、路面结构:三面层式改性沥青混凝土路面,道路横坡2%。   6、特大桥设计水位标高以百年一遇防洪水位起算。   7、地震荷载:按基本地震烈度7度设防。   8、防洪:重现期采用P=2(年),防洪标准采用P=20(年)计算。   9、汇水起点时间采用T=15(分钟)径流系数φ=0.5-0.7计算。   主桥采用48m 85m 48m预应力混凝土连续梁桥。   1、主梁 采用单箱双室变高度预应力混凝土箱梁,仅设纵向预应力。本桥由于腹板高度较矮,对设置竖向预应力不利,预应力损失大。竖向预应力形成腹板空洞,造成截面削弱,故不设竖向预应力,采用普通钢筋抗剪。本桥伸臂较短,故不设横桥向预应力。梁底曲线采用半立方抛物线。箱梁顶板宽17.4m,底板宽11.6m,顶板两侧翼缘悬臂长度2.9m;主梁梁高根部4.30m,跨中梁高2.20m。底板厚由50厘米到22厘米变化,箱梁腹板厚为35厘米与50厘米两种变化段,箱梁顶板中间厚25厘米。   2、主墩 采用薄壁空心矩形墩,横桥向宽度10.6m,顺桥向宽度2.5m。承台厚2.8m,群桩基础,桩直径1.6m。    边墩 采用桩柱式,桩直径1.8m,柱直径1.5m。    3、护栏为现浇混凝土,除在伸缩缝处断开外,另在每5米设置一道温度缝。      共有图纸30张

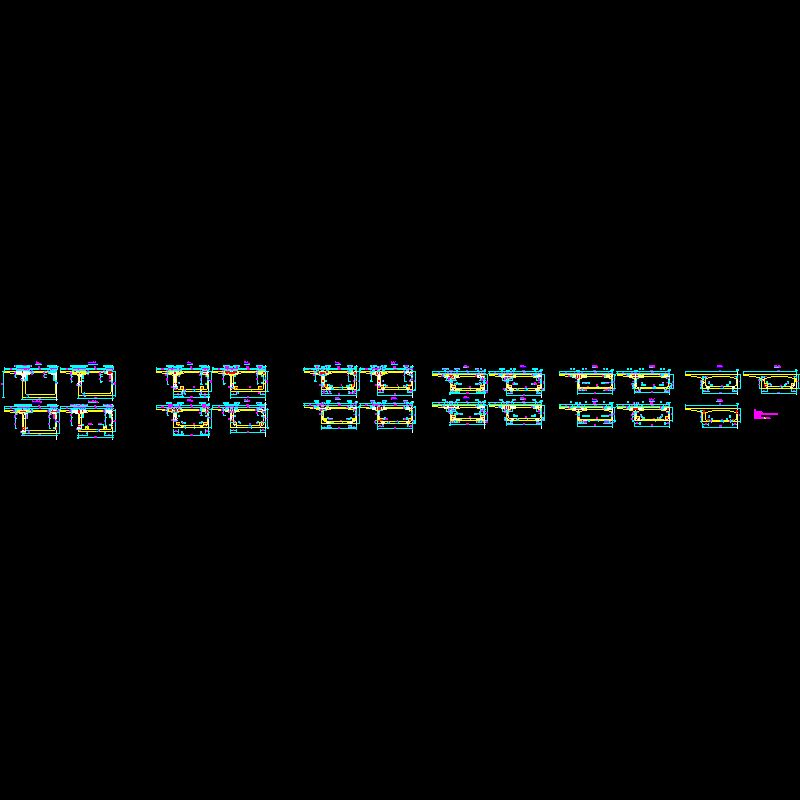

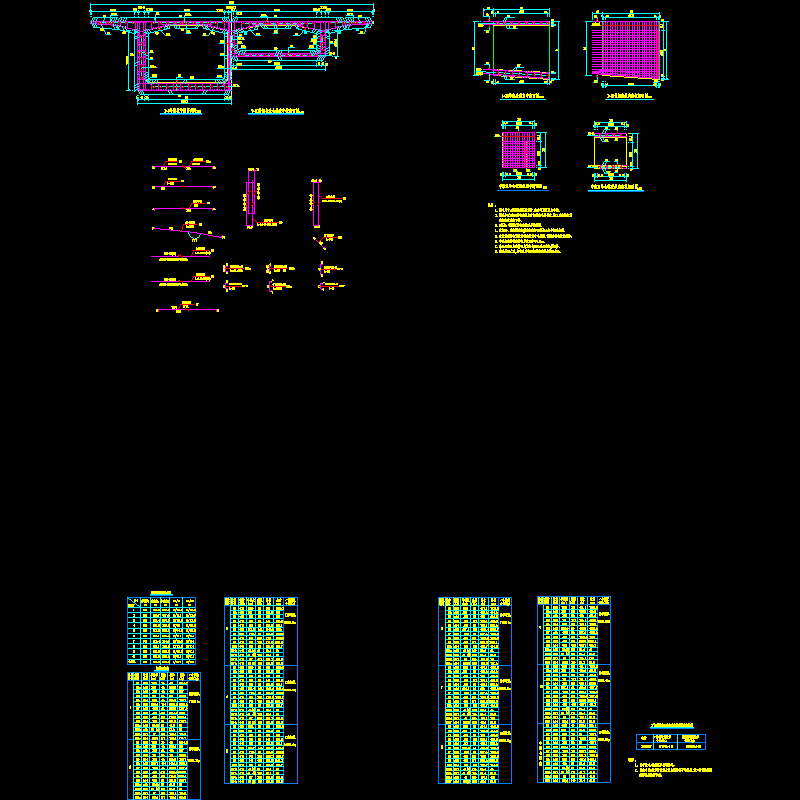

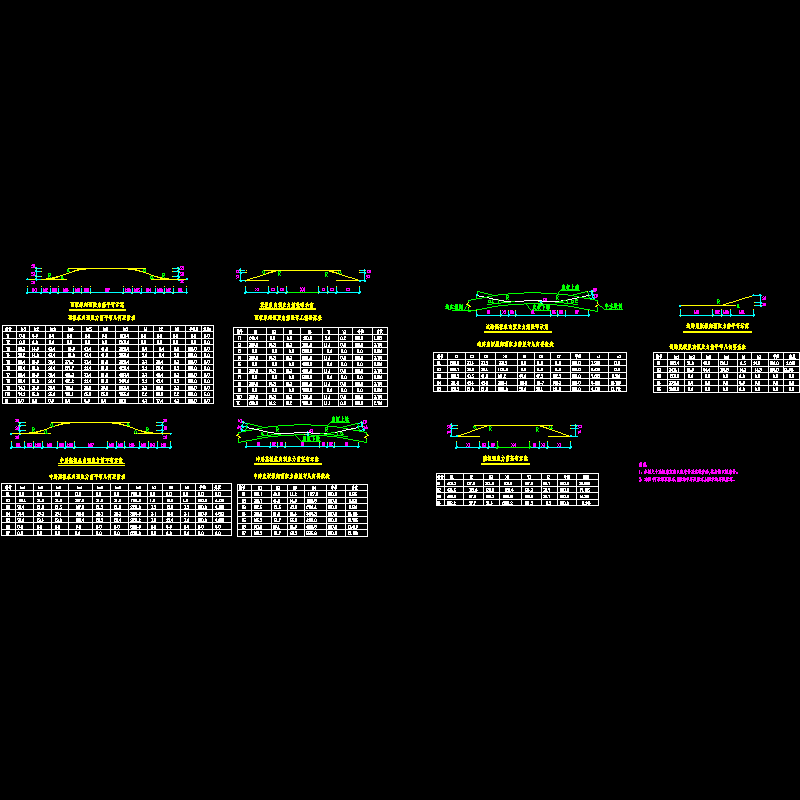

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
  • s(v)5-1-10.dwg
    s(v)5-1-10.dwg
  • s(v)5-1-10 .dwg
    s(v)5-1-10 .dwg
  • s(v)5-1-11 .dwg
    s(v)5-1-11 .dwg
  • s(v)5-1-11.dwg
    s(v)5-1-11.dwg
  • s(v)5-1-12 .dwg
    s(v)5-1-12 .dwg
  • s(v)5-1-13 .dwg
    s(v)5-1-13 .dwg
  • s(v)5-1-14 .dwg
    s(v)5-1-14 .dwg
  • s(v)5-1-15 .dwg
    s(v)5-1-15 .dwg
  • s(v)5-1-16_76# .dwg
    s(v)5-1-16_76# .dwg
以上是部分截图,请下载附件后查看完整高清内容
