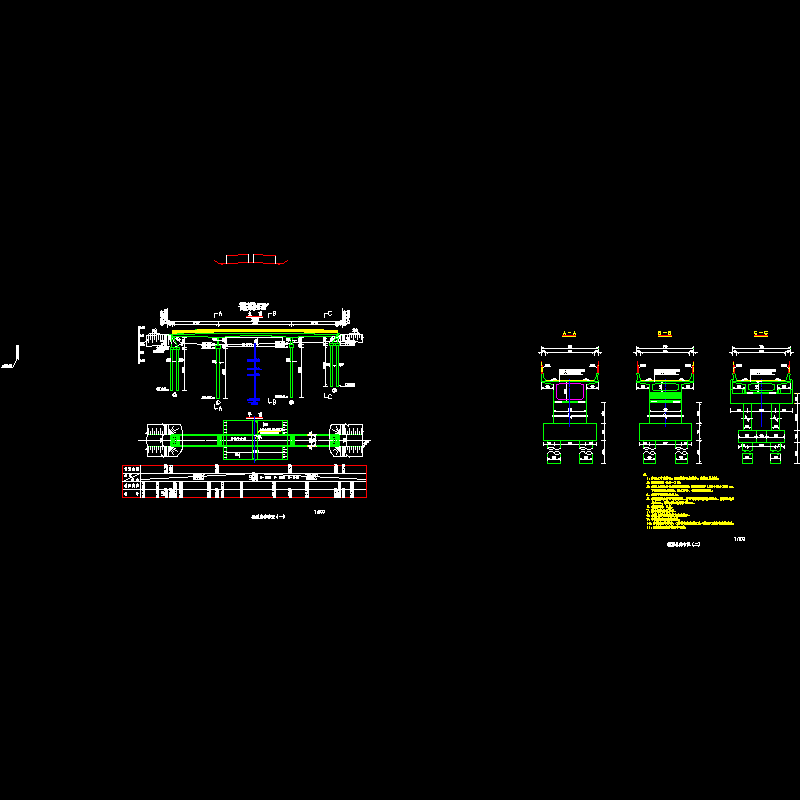

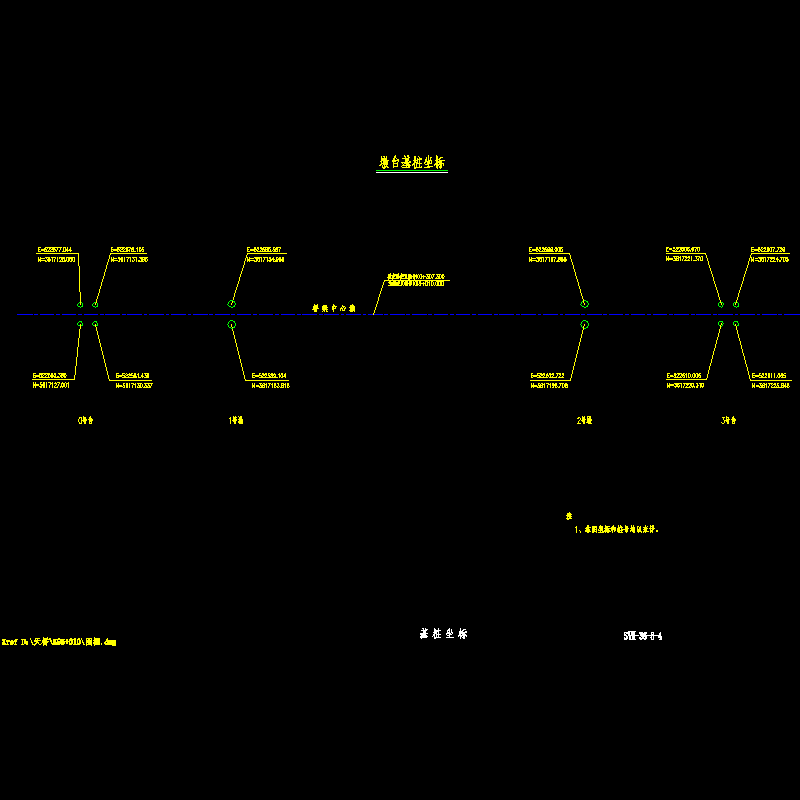

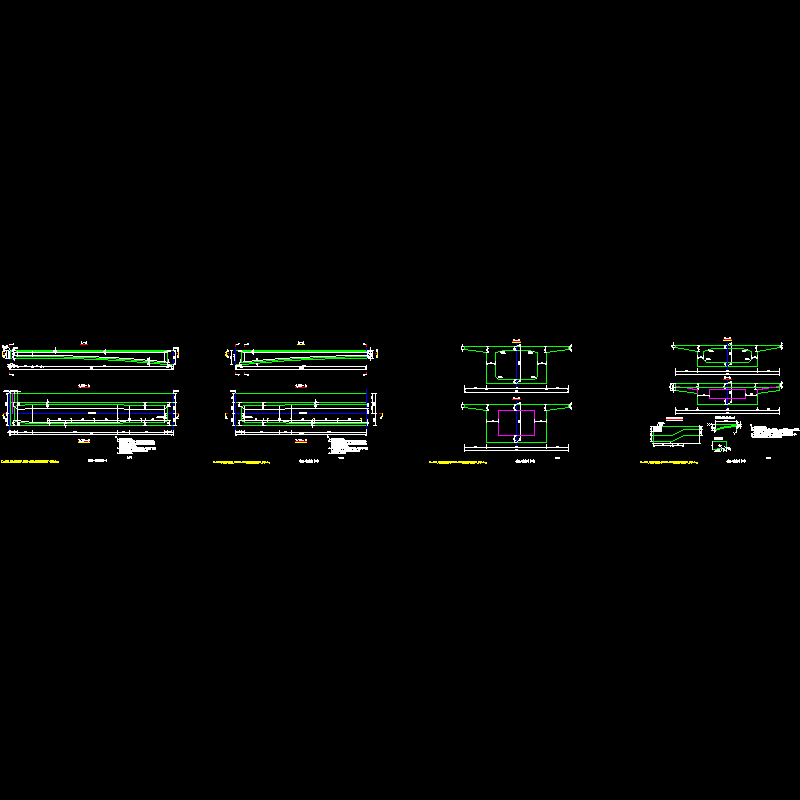

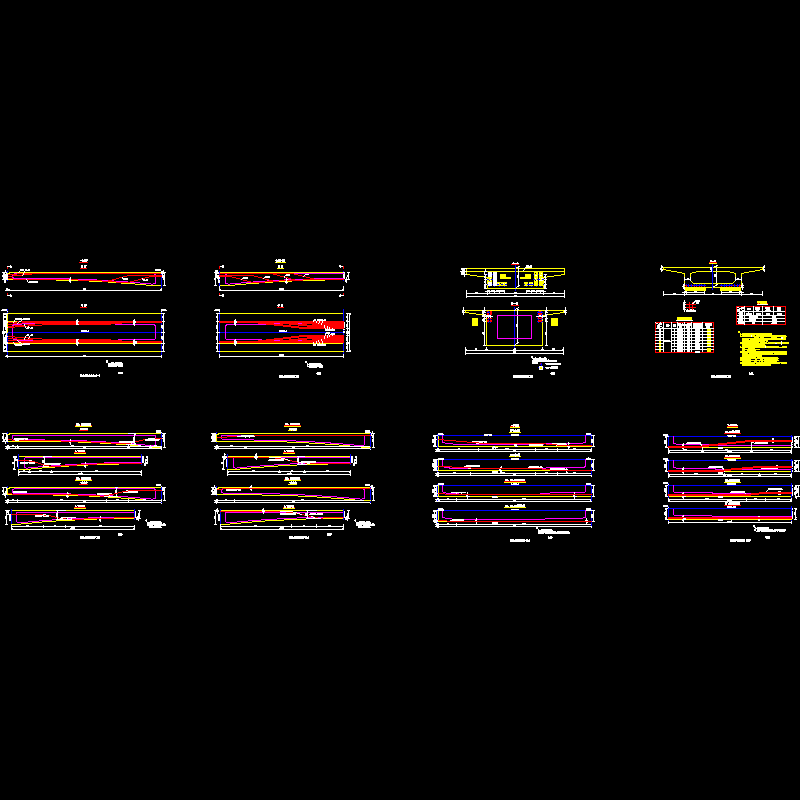

284528m变截面连续箱梁天桥CAD施工图纸52张（正交设计）

附件详情

跨径组成：（28 45 28）m ；设计荷载：公路-Ⅱ级；净宽：0.5m 净-6m 0.5m；设计地震烈度：Ⅵ度。天桥被交路路基宽度为7.5m（土路肩0.75m），按平原微丘三级路标准设计，桥长107米，桥面宽7.0米；与主线交叉桩号K95 010，交角90°，最大纵坡采用2.890%，凸型竖曲线半径R=1200m，平面位于直线段上，桥面设双向2%横坡。天桥桥梁按正交设计，上部采用变截面连续箱梁，跨径组成为（28 45 28）m，全长107m。根部裸梁中心高2.5m，跨中裸梁中心高1.4m，顶板厚25cm，底板厚25cm，腹板厚40cm变60cm。全桥宽7m，采用单箱单室断面，箱宽4m，悬臂长1.5m，悬臂根部厚0.4m。桥面横坡为2％的双向坡，横坡由桥面铺装形成，桥面铺装采用沥青混凝土，护栏边缘处厚6cm，路线中心线处厚12cm。全桥在0号台、3号台各设一道D80型毛勒伸缩缝。桥墩采用板式实心墩，每墩单排两根 150cm的钻孔灌注桩基础。桥台为肋式桥台，采用两排4根 120cm的桩基础，所有桩基础均为钻孔灌注桩并按摩擦桩设计。本桥平面位于直线段上，施工时应严格按图纸校核后进行墩台位置的放样定位。
工程地质：桥址区地貌单元属深切岗地区，地形相对较平坦，地面标高介于160.83m～163.08m，地下水位埋深3.90m，相应标高152.68m，属第四系粘土裂隙上层滞水。
工程材料：混凝土：上部结构 现浇箱梁 采用C50混凝土，护栏采用C30混凝土；下部结构除承台、桩基采用C25混凝土外，余均采用C30混凝土。预应力管道均用镀锌钢波纹管形成，钢板采用Q235钢板。支座采用GPZ（Ⅱ）型盆式支座。箱梁按全预应力混凝土构件设计。采用整体支架现浇，预应力两端张拉。箱梁设计采用搭支架现浇……共计52张，设计于2009年
