高层框架结构拱形金属屋面甲级体育游泳馆建筑施工CAD图纸

资料简介
赚取积分

建筑类别：体育馆
建筑规模：甲等（大于4）万人
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
图纸设计深度：施工图
项目所在地：辽宁
图纸设计格式：CAD2000
参考图纸：39张
设计年代：近代
建筑设计面积：440250平方米
占地面积：740000平方米
容积率：0.7
建筑密度：33%
绿化率：30%
建筑高度：25.18m
建筑地上层数：2层
建筑地下层数：2层
设计效果图：无

附件详情

附件设计说明：方案以动态的布局建立与城市互动的构架和"运动之脉"的空间意含。其打破了传统的轴线对称的静态关系，寻求运动中的平衡，增强与周边城市功能和自身内部的互动与对话。主体育场及体育馆，以错位扭动的构图方式结合其附属设施形成由东南向西北的发展主脉。顺应主脉动态趋势衍生出发展辅脉，其他场馆和设施结合辅脉进行布置。
该资料包含：总平面图、各层平面图、剖面图、立面图、详图、分析图、经济指标、设计说明。

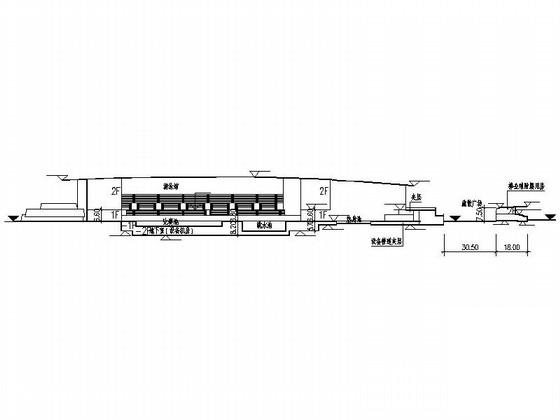

高层框架结构拱形金属屋面甲级体育游泳馆建筑剖面图

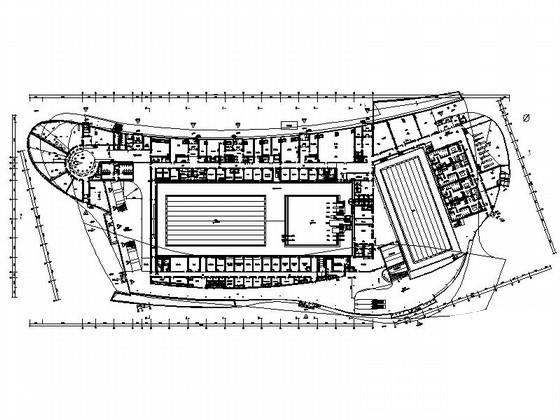

高层框架结构拱形金属屋面甲级体育游泳馆建筑首层平面图

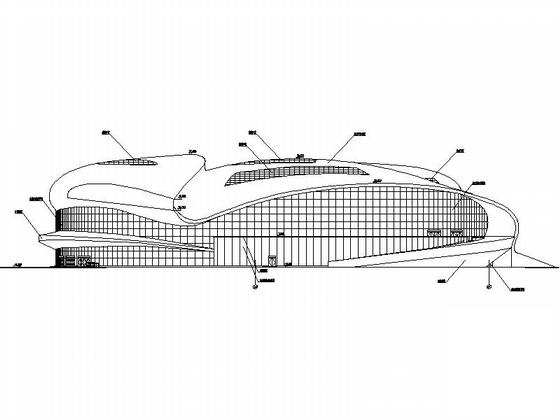

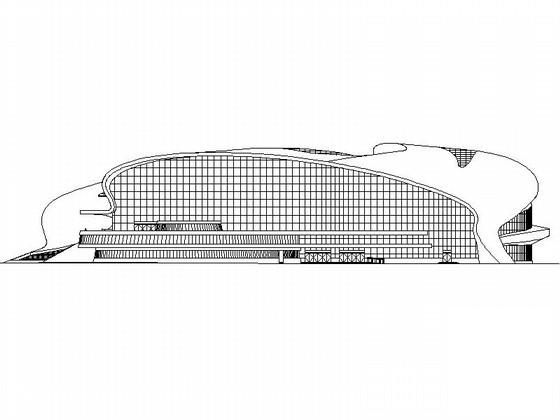

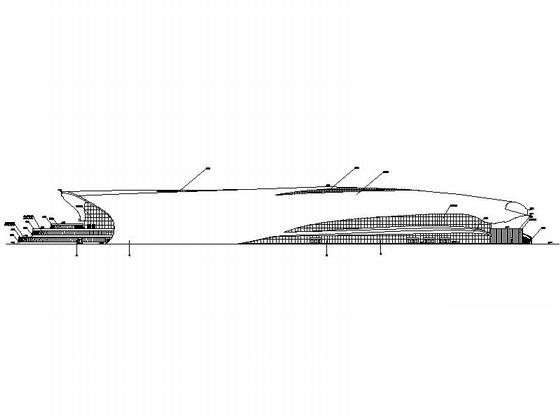

高层框架结构拱形金属屋面甲级体育游泳馆建筑立面图

高层框架结构拱形金属屋面甲级体育游泳馆建筑剖面图

高层框架结构拱形金属屋面甲级体育游泳馆建筑平面图

高层框架结构拱形金属屋面甲级体育游泳馆建筑详图

高层框架结构拱形金属屋面甲级体育游泳馆建筑缩略图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源
