中学游泳馆屋面网架施工大样图
-
建筑类别：娱乐
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
建筑设计结构形式：钢结构
-
钢结构：网架
该附件是游泳馆钢结构网架施工图，抗震设防烈度7度，建筑结构安全等级为二级。

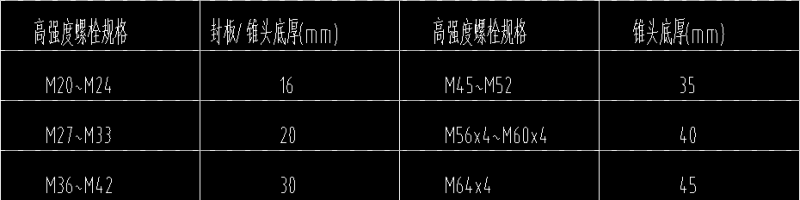

封板及锥头底板厚度

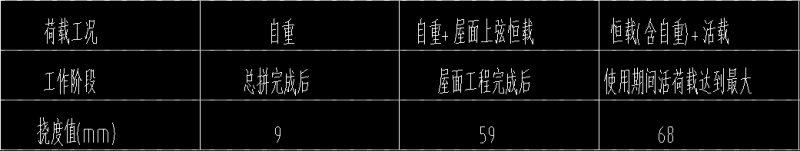

网架挠度设计值
YMJ大样图

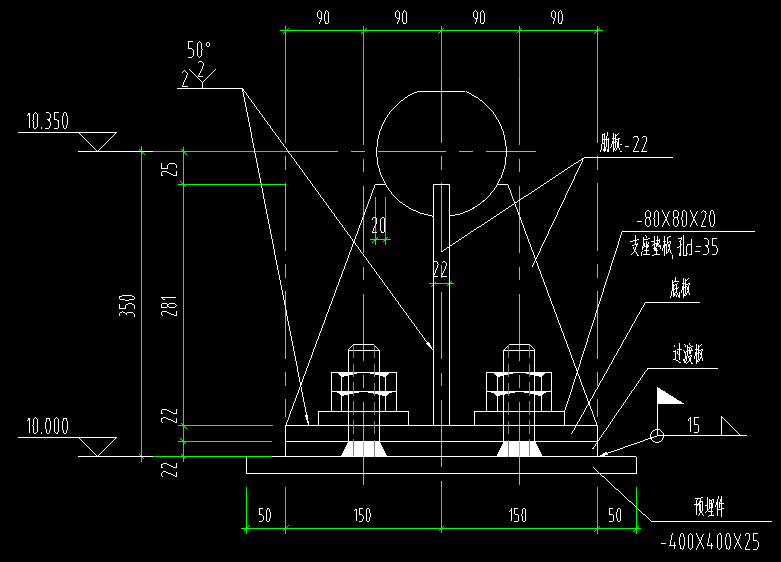

支座ZZ大样图

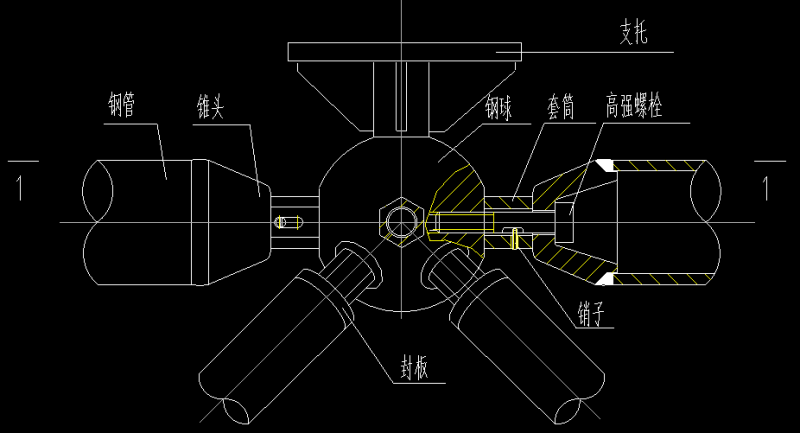

上弦球节点示意图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
网架屋面施工 - 1 -
网架屋面施工 - 2 -
网架屋面施工 - 3 -
网架屋面施工 - 4 -
网架屋面施工 - 5
以上是部分截图，请下载附件后查看完整高清内容
