底部框架办公楼结构CAD施工图纸
- 建筑类别：办公
- 建筑高度：多层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑结构形式：砌体结构,钢筋混凝土结构
- 钢筋混凝土结构：底框
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.5kN/平方米
- 雪压：0.3kN/平方米
- 参考图纸：10张
- 设计年代：近代
附件详情
办公楼总长为65.90米,宽度为14.7米,本建筑建筑结构形式为底部框架抗震墙结构,地下一层,地上六层,总高为22.35m.楼板均采用现浇钢筋混凝土楼板,基础形式为梁板式筏形基础。图纸共10张，包括：结构设计总说明,基础
,基础梁平面配筋图,墙柱定位图,结构平面图,梁配筋图,剪力墙柱表,框架柱配筋表。
2
3
4
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

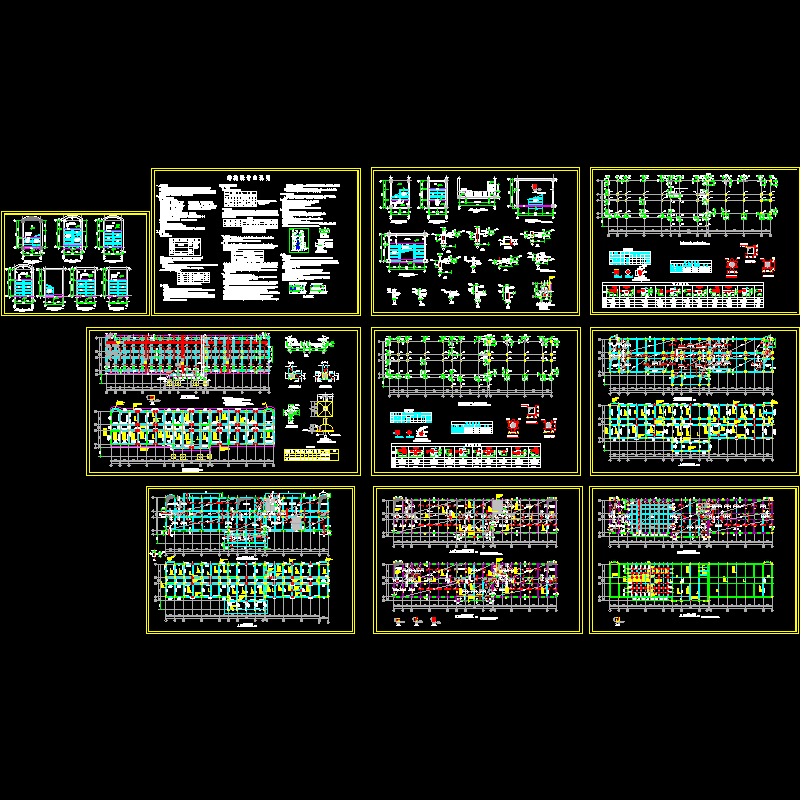

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.61 MB
- 收藏次数：0
-
文件名称：
附件-995877869998978577788.rar
