2层底部混凝土框架钢屋架厂房结构CAD施工图纸

附件详情

该项目为平面呈矩形，平面较规则。竖向层高变化较大。厂房采用现浇钢筋混凝土框架结构。屋面采用钢梁支撑轻质板体系；整体二层，局部一层，一层层高7m，二层层高5.5m。一层大部分柱网为12X8m，二层大空间柱网为21X8m和24X8m。厂房内21m跨设有起重量5t的桥式吊车两台，一层9m跨设有起重量3t的悬挂吊车一台，12m跨设有起重量2t的LD型电动单梁起重机两台。
该资料包含：

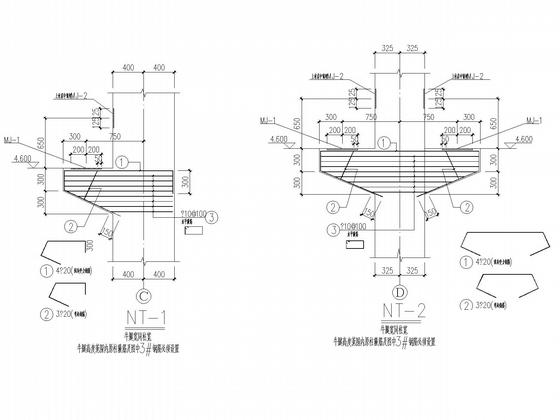

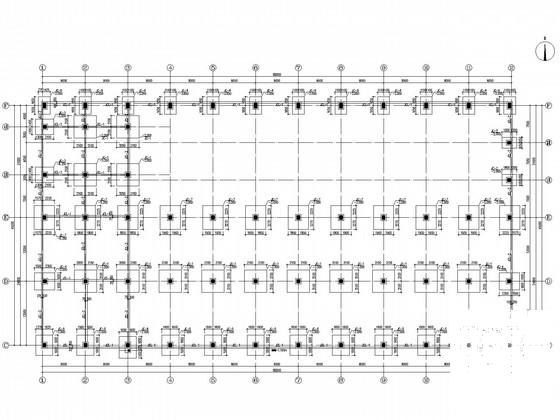

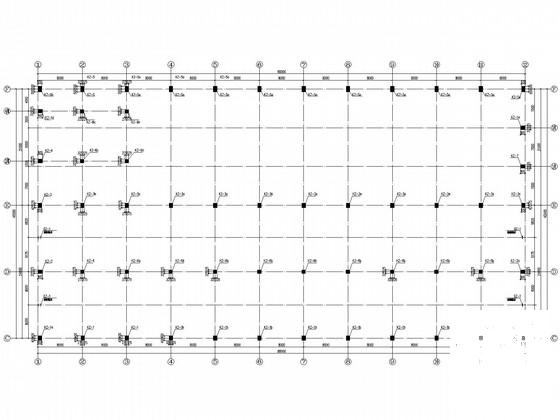

结构设计总说明、基础平面布置图、基础详图、柱网平面布置图、梁配筋图、模板图及板配筋图、牛腿详图、柱配筋表、冷热水池详图、电梯坑配筋图、柱模板图、屋面钢梁详图、屋面水平支撑布置图、墙面构件布置图、吊车梁 平面布置图 、 楼梯详图 共19张图纸。
