48米跨轻型门式钢屋架结构贸易公司厂房结构CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.70kN/平方米
  • 参考图纸:9张

附件详情

该项目是漳州某贸易公司厂房项目,门式刚架结构,轻型门式钢屋架结构,7度设防,跨距48米,柱距7米,屋面采用彩色钢板,墙面采用彩色钢板,独立基础。

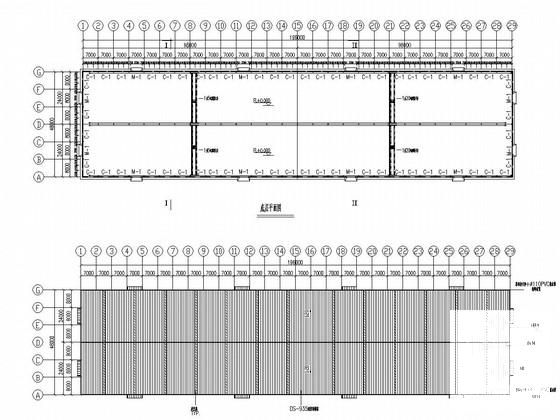

该资料包含:钢结构设计总说明,平面图,各轴立面图,剖面图,钢柱平面布置图,吊车梁 平面布置图 ,各轴结构立面图,各轴墙面檩条布置图,各轴轴刚架图等共计9张图。

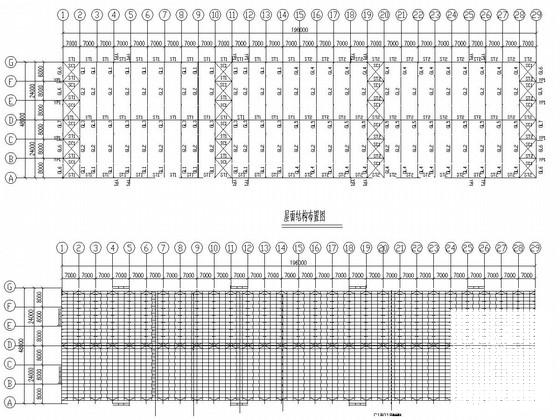

屋面檩条布置图

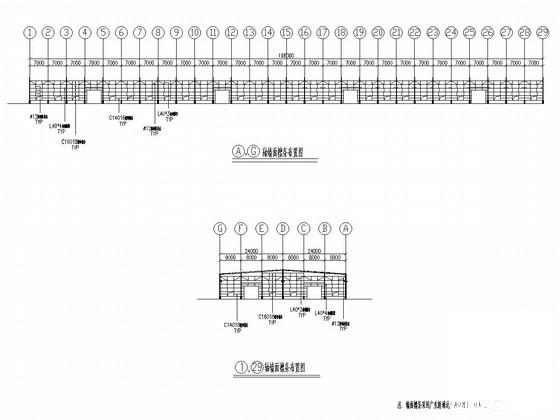

各轴墙面檩条布置图

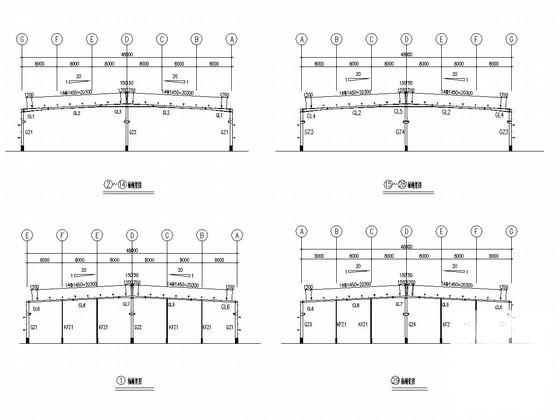

各轴刚架图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 48米跨轻型门式钢屋架结构贸易公司厂房结构CAD图纸 - 1
    第 1 张图
  • 48米跨轻型门式钢屋架结构贸易公司厂房结构CAD图纸 - 2
    第 2 张图
  • 48米跨轻型门式钢屋架结构贸易公司厂房结构CAD图纸 - 3
    第 3 张图
  • 48米跨轻型门式钢屋架结构贸易公司厂房结构CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
