中学钢屋架框架教学楼结构CAD施工图纸
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 参考图纸：15张
附件详情
结构设计总说明、基础

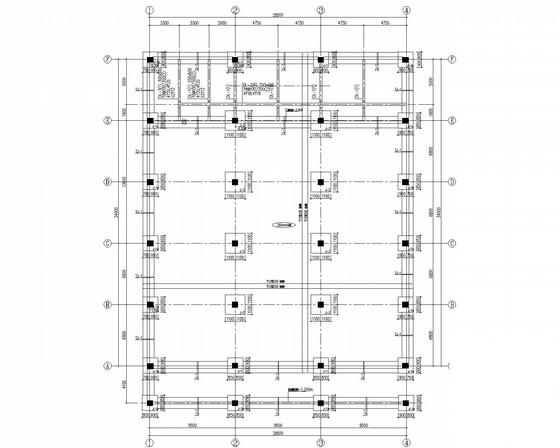

平面布置图
、柱平面布置配筋图、梁平面布置配筋图、板平面布置配筋图、楼梯平面图、剖面图、坡道详图、钢结构设计总说明、屋面支撑布置图、屋面檩条布置图共15张图纸。
板平面布置配筋图

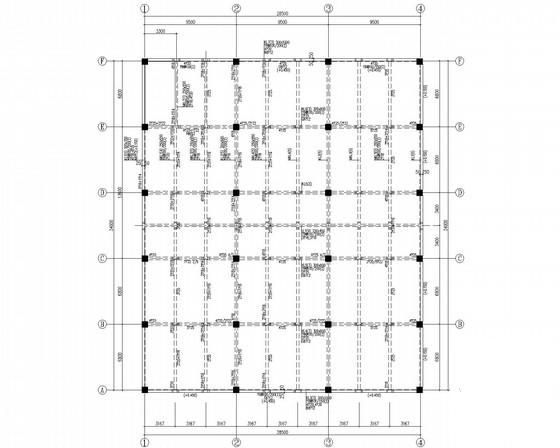

梁平面布置配筋图
支撑节点
柱平面布置配筋图
屋面檩条布置图
