上弦支承网架结构厂房结构CAD施工图纸（6度抗震）

附件详情

项目概要
1． 网架形式：螺栓球节点球壳形式
2． 网架平面尺寸: φ45.6m
3. 水平投影面积：1628平方米
4． 网架矢高：2.0m
5． 支承形式：上弦支承

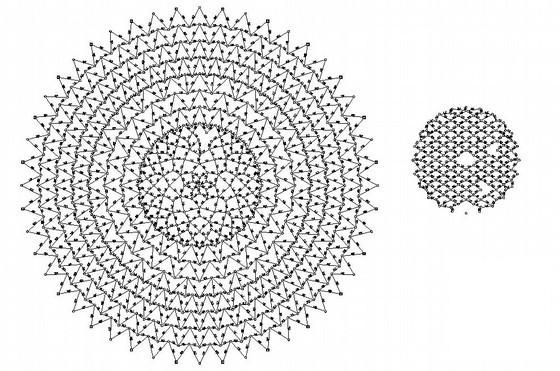

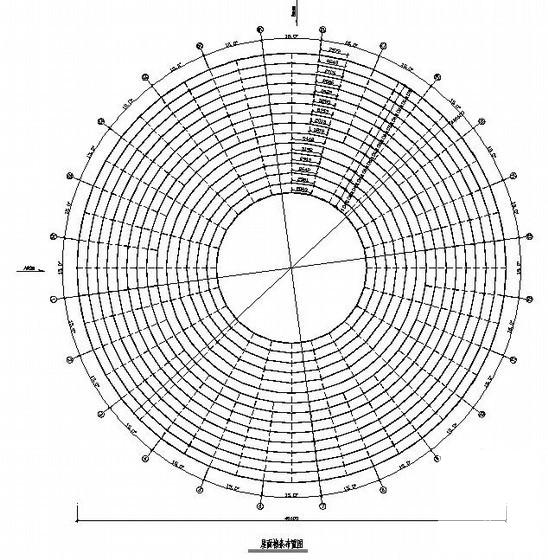

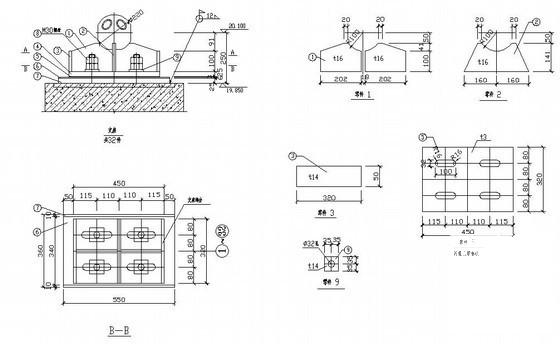

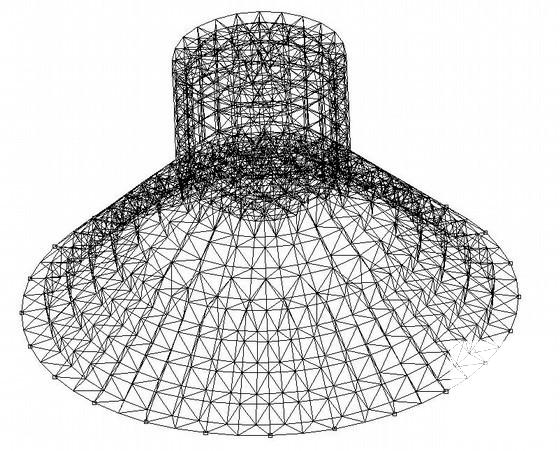

该资料包含：网架设计与施工总说明，网架平面图，网架立面图，网架轴侧图，网架上弦安装图，网架下弦安装图，网架腹杆安装图，网架安装图，网架屋顶安装图，网架材料表，网架球加工图，网架支座、支托大样图，网架檩条布置图，网架屋面板立面布置图，网架屋面板布置图等
共27张图纸。
