奥林匹克中心蓝球馆网架结构CAD施工图纸(7度抗震)

  • 建筑类别:体育
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

该项目是奥林匹克中心,中央综合馆网架设计图纸,网壳建筑设计结构形式:正放四角锥网架,网架跨度39m,网壳厚度:2.0米,工程抗震设防烈度为7度。
包括:设计说明,网架结构布置图,预埋件布置图,网架安装图,球加工图,支座、支托图,网架材料表等共计10张图。
3月。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

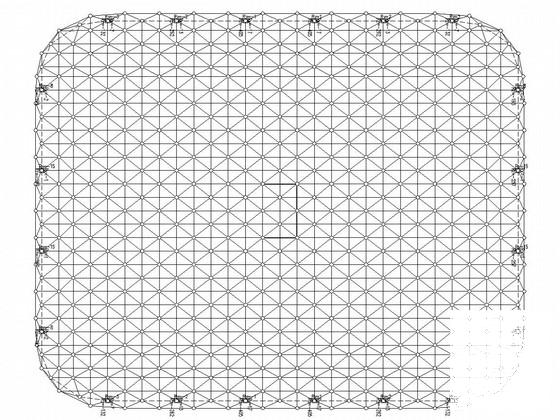

  • 奥林匹克中心蓝球馆网架结构CAD施工图纸(7度抗震) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
