学校篮球馆钢结构屋顶网架结构CAD施工图纸(太阳能集热系统)

附件详情

该项目是学校篮球馆屋顶网架项目，结构型式：钢网架，网架平面尺寸：36.15x62.95(米)，网架厚度：3.3米，网格形式：正放四角锥，节点类型：螺栓球，支承形式：下弦多点支承，排水方式：网架找坡，有组织排水。7度设防。

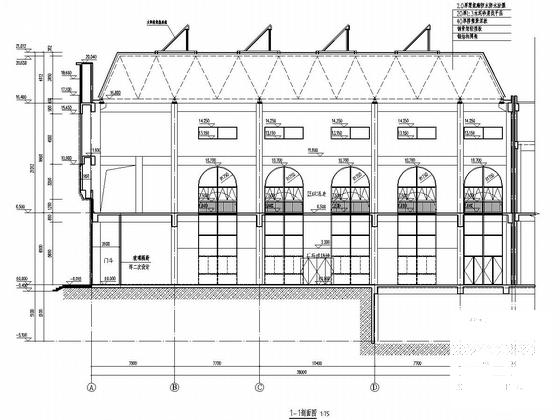

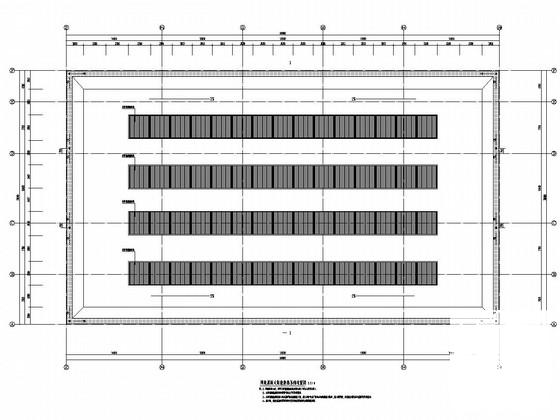

该资料包含：网架设计说明，预埋件 平面布置图 ，支座反力布置图，网架平立面图，网架屋面布置图，网架屋面太阳能集热系统布置图，网架整体安装图，网架上、下弦杆安装图，网架腹杆安装图，球 节点图 ，节点详图等共计19张图。
