实业公司网架结构职工篮球馆结构施工图纸

  • 建筑类别:体育
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:网架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:23张
  • 设计年代:近代

附件详情

该项目为网架结构,地上一层,建筑总高度(室外地面至主要屋面板的板顶)10.450米,地基基础设计等级为丙级,抗震设防烈度为小于六度,按非抗震设防,桩基础,网架结构说明中抗震考虑重点设防,计算设防烈度8度。
包括: 结构设计说明 ,网架结构说明,桩基础布置图,桩基详图及说明,地梁配筋图,基础至屋面柱配筋图,柱牛腿详图,梁配筋图,埋件平面布置图,上、下弦平面布置图,腹杆平面布置图,球节点图,檩条 平面布置图 等共计23张图。
7月。

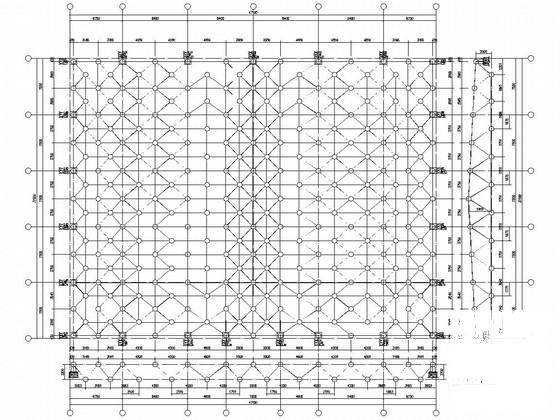

网架总平面布置图

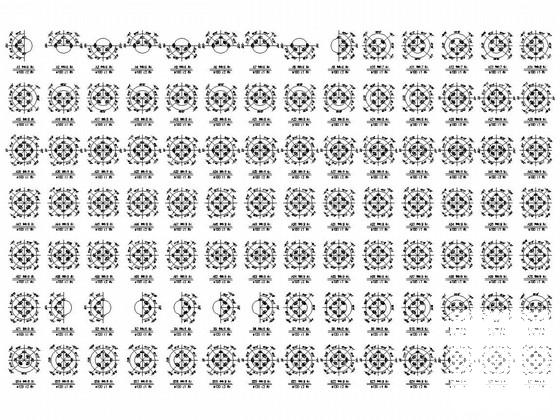

球节点图

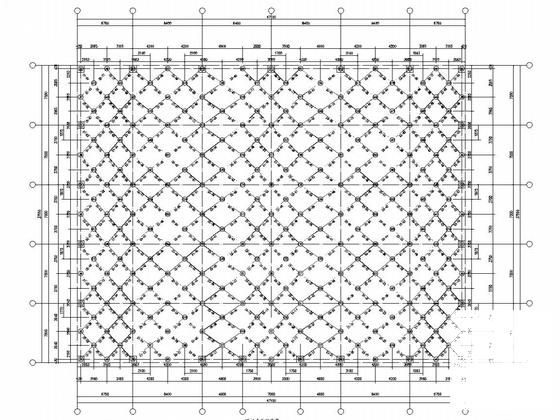

腹杆平面布置图

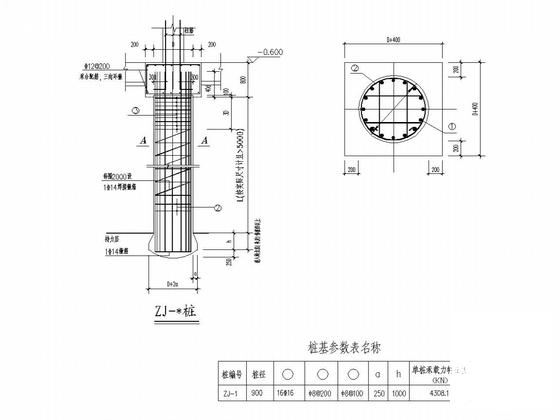

桩基详图、桩基说明

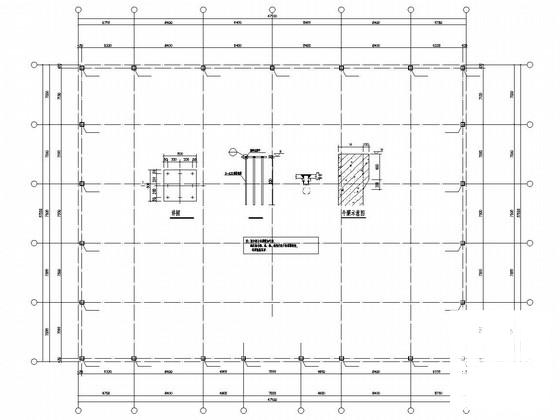

檩条平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 网架结构施工图纸 - 1
    网架结构施工图纸 - 1
  • 网架结构施工图纸 - 2
    网架结构施工图纸 - 2
  • 网架结构施工图纸 - 3
    网架结构施工图纸 - 3
  • 网架结构施工图纸 - 4
    网架结构施工图纸 - 4
  • 网架结构施工图纸 - 5
    网架结构施工图纸 - 5
  • 网架结构施工图纸 - 6
    网架结构施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
