网球馆结构施工图纸，共22张
- 建筑类别：体育
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构,钢结构
- 钢筋混凝土结构：框架
- 钢结构：网架,拱结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.4kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：22张
- 设计年代：近代
附件详情
该项目屋面采用钢网架结构，并有两道拱形网架，拱形网架之间设联系网架。 全套22张图纸，包括：结构设计总说明、基础结构图、框架柱结构图、结构布置图、上下弦杆截面及螺栓球布置图、腹杆截面及螺栓球布置图等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

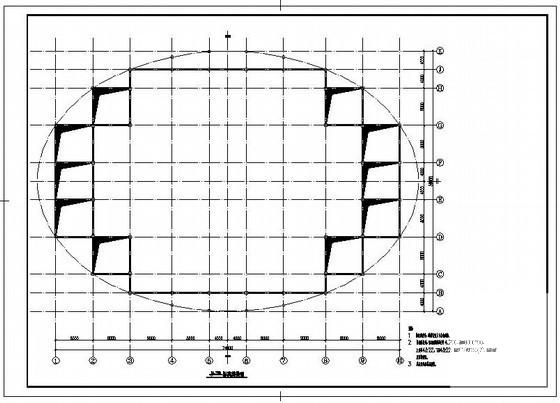

第 1 张图 -

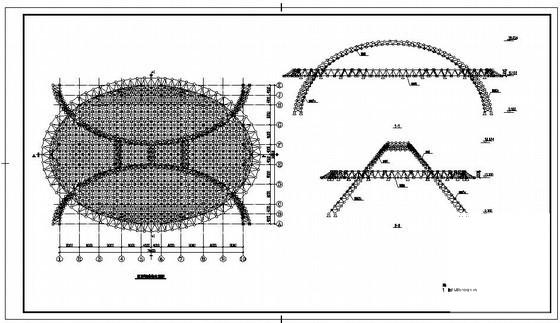

第 2 张图 -

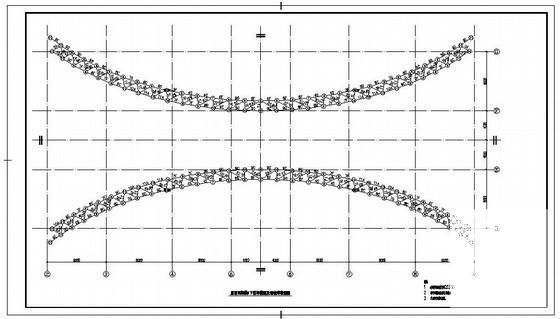

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-01
- 评论次数：0
- 浏览次数：0
- 文件大小：1.12 MB
- 收藏次数：0
-
文件名称：
附件-995878805990950857087.rar
