广场钢结构穹顶结构施工图纸,共25张图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:拱结构
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:25张
  • 设计年代:近代

附件详情

该项目是广场钢结构穹顶项目,玻璃顶主拱轴线直径为11.000m,拱高为5.280m,主拱与混凝土圈梁按不动铰支座假定计算,主拱与顶部环梁按刚接假定,环向系杆、环向主檩与主拱,径向次檩与环向主檩的连接均按铰接考虑。
建筑抗震设防类别为丙类,抗震设防烈度为7度,结构安全等级为二级。
该资料包含:设计说明,穹顶整体剖面图,穹顶钢结构剖面图,GZ1钢柱定位图,钢结构俯视图,钢结构俯视图,钢结构三维轴测图,穹顶铝板外表面俯视分格图,穹顶铝板内外表面分格图,连接节点详图等共计25张图。
分享投稿时间:近几年12月。

穹顶铝板外表面俯视分格图

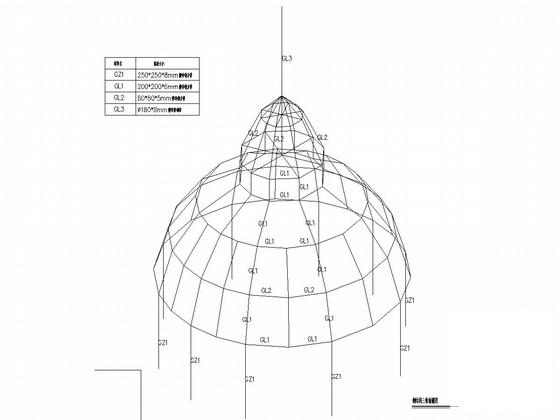

钢结构三维轴测图

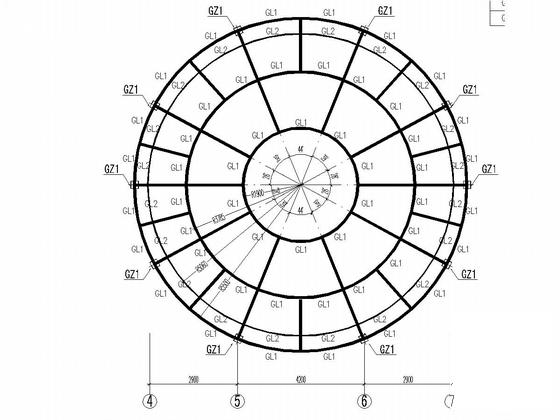

钢结构俯视图

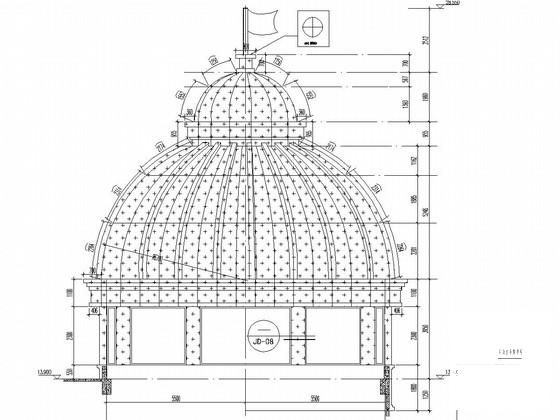

穹顶整体剖面图

连接节点详图

连接节点详图

钢结构侧视图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 钢结构穹顶图纸 - 1
    钢结构穹顶图纸 - 1
  • 钢结构穹顶图纸 - 2
    钢结构穹顶图纸 - 2
  • 钢结构穹顶图纸 - 3
    钢结构穹顶图纸 - 3
  • 钢结构穹顶图纸 - 4
    钢结构穹顶图纸 - 4
  • 钢结构穹顶图纸 - 5
    钢结构穹顶图纸 - 5
  • 钢结构穹顶图纸 - 6
    钢结构穹顶图纸 - 6
  • 钢结构穹顶图纸 - 7
    钢结构穹顶图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
