钢结构玻璃穹顶结构施工大样图
- 建筑类别：其他
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 抗震设防烈度：8度抗震
- 风压：0.30kN/平方米
- 参考图纸：5张
- 设计年代：近代
附件详情
该项目位于云南昆明，为玻璃穹顶项目，采用空间框架结构，抗震设防烈度为8度。
该资料包含：钢
结构设计说明

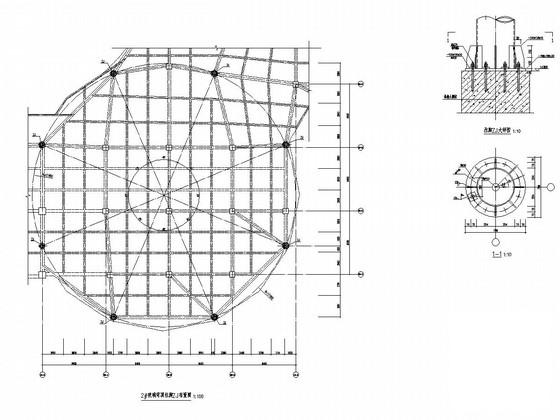

，玻璃穹顶柱脚ZJ布置图，柱脚大样图，玻璃穹顶结构平面布置图，钢梁连接做法大样图，玻璃穹顶避雷带布置图等共计5张图。
分享投稿时间：近几年

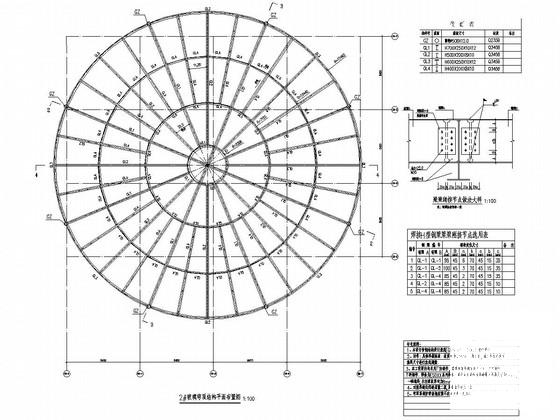

2#玻璃穹顶结构平面布置图

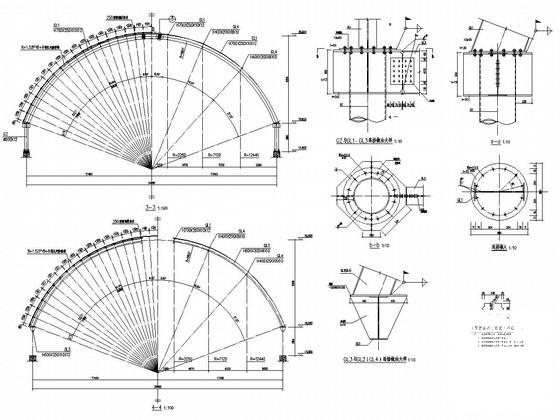

做法大样

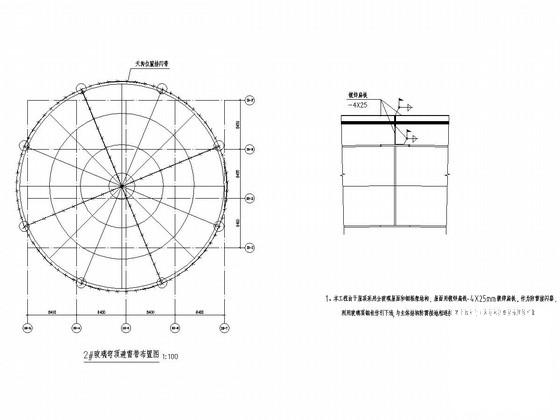

2#玻璃穹顶避雷带布置图
